En Guide till Botten- och Ytblåsning för Ångpannor
För att en ångpanna ska fungera säkert och effektivt över tid krävs en noggrann kontroll av pannvattnets kvalitet. När vatten avdunstar och blir till ånga, stannar alla föroreningar kvar i pannan – både fasta partiklar (slam) och lösta salter (TDS – Total Dissolved Solids). Om dessa koncentrationer blir för höga kan det leda till korrosion, minskad värmeöverföring och allvarliga säkerhetsrisker.

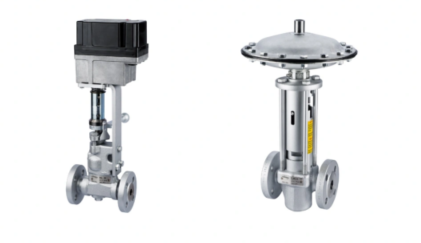

Bottenblåsningsventiler (Blowdown Valves) är specialdesignade ventiler vars enda syfte är att på ett kontrollerat sätt avlägsna dessa föroreningar från pannan. Genom vårt partnerskap med MRC Global erbjuder Cynerg Group AB robusta och tillförlitliga ventillösningar för både botten- och ytblåsning.
Två Typer av Blåsning – Två Olika Syften
Blåsning delas in i två huvudsakliga typer, som hanterar olika sorters föroreningar.
1. Bottenblåsning (Intermittent / Bottom Blowdown)
- Syfte: Att avlägsna tungt slam, rostpartiklar och andra fasta föroreningar som samlas på botten av ångpannan. Detta förhindrar att slammet byggs på och skapar ”hot spots” som kan skada pannan.
- Funktion: Detta är en intermittent process. En snabböppnande ventil i pannans lägsta punkt öppnas under en kort, kontrollerad tid (ofta bara några sekunder) för att med högt tryck ”blåsa ut” det ansamlade slammet.
- Ventiltyp: Kräver en mycket robust och slittålig ventil som tål den höga hastigheten och de abrasiva partiklarna. Ofta används specialdesignade snabböppnande kägel- eller kulventiler i kombination med en långsamt öppnande underhållsventil för maximal säkerhet.
2. Ytblåsning (Continuous / Surface Blowdown)
- Syfte: Att kontrollera och sänka koncentrationen av lösta salter (TDS) i pannvattnet. De lösta salterna har högst koncentration nära vattenytan, där ångbildningen sker.
- Funktion: Detta är en kontinuerlig process. En reglerventil tar kontinuerligt ut en liten, kontrollerad mängd vatten från precis under vattenytan i pannan. Detta vatten kan sedan ledas till en värmeåtervinningsenhet för att ta tillvara på energin innan det går till avlopp.
- Ventiltyp: Här används ofta en robust reglerventil, ofta av kägeltyp, som kan ge en precis och kontinuerlig reglering av det lilla flödet vid högt tryck och hög temperatur.
Standarder och Regelverk
Hela blås-systemet är en integrerad del av ångpannans tryckbärande system och styrs av samma strikta regelverk som pannan själv.
- Europeiska Standarder (EN):
- EN 12952: Vattenrörspannor och anläggningar för hjälputrustning.
- EN 12953: Eldrörspannor.
- PED 2014/68/EU: Tryckkärlsdirektivet, som är det övergripande lagkravet.
- Amerikanska Standarder (ASME):
- ASME BPVC Section I: Rules for Construction of Power Boilers.
- ASME B31.1: Power Piping, som styr utformningen av anslutande rörsystem.
Vår Kunskap – Ett Komplett Systemtänk
Att dimensionera och välja rätt ventiler för botten- och ytblåsning kräver en förståelse för pannans drift, vattenkemi och gällande regelverk. Vi på Cynerg Group AB kan hjälpa till med det som krävs för att hjälpa er specificera en komplett och säker lösning som maximerar er pannas livslängd och energieffektivitet.
Kontakta oss på Cynerg Group AB för teknisk rådgivning och för att begära en offert. Som MRC Globals partner i Sverige säkerställer vi er tekniska specifikation och vidarebefordrar er förfrågan för en formell offert direkt från MRC Global. Hela processen samordnas enkelt och tryggt genom oss.
