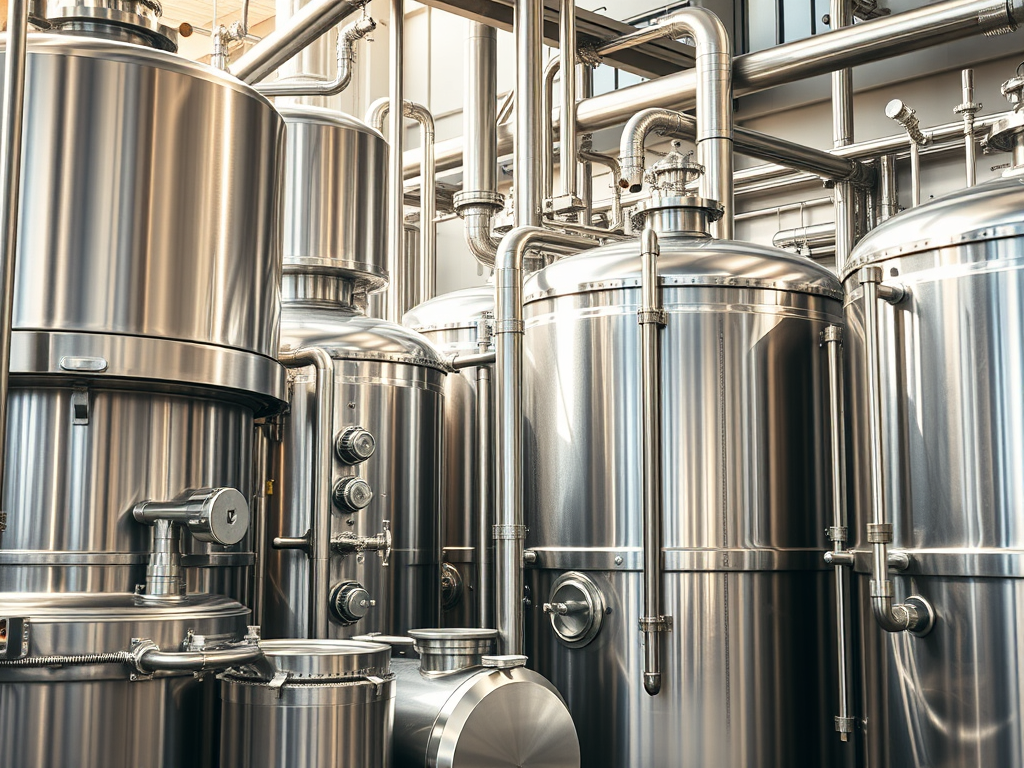

En industrimiljö med flera stora, glänsande metallkärl och rörledningar, troligtvis använda för hantering av vätskor eller gaser.

Ventillösningar för Industriella Tryckkärl och Cisterner från MRC Global OY – Optimerade för Krävande Processer med CynerG Group AB

Ett tryckkärl eller en cistern är navet i många industriella processer. För att fungera säkert, effektivt och enligt sin processdesign krävs det ett noga utvalt system av ventiler. Dessa ventiler reglerar flödet av media in och ut ur kärlet, kontrollerar tryck och temperatur, samt utgör kritiska säkerhetsbarriärer. Att välja rätt ventiler – ventiler som matchar kärlets design, media, tryck-/temperaturförhållanden och gällande regelverk – är lika viktigt som kärlets egen konstruktion.

CynerG Group AB erbjuder, i nära samarbete med MRC Global OY, ett komplett och specialiserat sortiment av ventiler specifikt anpassade för tryckkärl, tankar och cisterner inom ett brett spektrum av industrier. MRC Global OY är en ledande global leverantör av ventiler och rörkomponenter med omfattande expertis inom processindustrin. Genom att kombinera Dettins kompetens inom tryckkärlstillverkning med MRC:s breda ventilprogram och CynerGs applikationskunskap, kan vi erbjuda en helhetslösning som säkerställer både funktion och maximal säkerhet för er anläggning. Vi förstår de unika krav som ställs på material som aluminium, rostfritt stål och speciallegeringar vid tillverkning av reaktorer, kolonner, lagringstankar och kryogena kärl inom områden som kemi, petrokemi, raffinaderier, livsmedel, läkemedel och andra krävande processindustrier.

Ventiltyper och Deras Kritiska Roll i Tryckkärl och Cisterner:

Nedan beskriver vi de vanligaste ventiltyperna och deras tillämpningar i relation till de tryckkärl och cisterner vi har skrivit om under vår flik Tryckkärl.

1. Säkerhetsventiler (Pressure Relief Valves – PRV / Safety Valves) & Vakuumventiler:

Roll: De mest kritiska ventilerna. Säkerhetsventiler är konstruerade för att automatiskt öppna och släppa ut överskottstryck om det invändiga trycket i kärlet överstiger en förinställd gräns, vilket förhindrar överlast och potentiell sprängning. De är en livsviktig sista försvarslinje för både personal och anläggning. För kärl som kan utsättas för vakuum (som vi diskuterat på undersidan om Vakuumringar), är även Vakuumventiler (Vacuum Relief Valves) eller kombinerade Över-/Undertrycksventiler (Pressure/Vacuum Relief Valves) avgörande för att förhindra kollaps och deformationer.
Tillämpningar: Obligatoriska för i stort sett alla tryckkärl och cisterner oavsett material – från farmaceutiska reaktorer i speciallegeringar till kryogena lagertankar i aluminium. Skyddar mot både interna och externa tryckfaror i kemiska processer, raffinaderier och lagring av industriella gaser.
Krav & Standarder: Design och dimensionering enligt ASME (American Society of Mechanical Engineers) Section VIII, API (American Petroleum Institute) 520/521, ISO (International Organization for Standardization) 4126 och PED (Pressure Equipment Directive 2014/68/EU). Ventilen måste vara CE-märkt. Materialval och tätningar måste vara kompatibla med processmediet och driftstemperaturen (t.ex. kryogen applikation kräver specialmaterial och design för att klara extrema kyla).

2. Rupture Discs (Sprängbleck):

Roll: Ett passivt säkerhetselement som ger ett omedelbart och fullt öppningsflöde när ett förutbestämt tryck uppnås. De är ofta installerade tillsammans med en säkerhetsventil för att skydda ventilen från korrosiva media eller för att ge ytterligare säkerhet vid snabba tryckstegringar.
Tillämpningar: Mycket korrosiva processer där säkerhetsventiler kan fastna, polymerisationstankar, eller vid kritiska reaktorer där ett snabbt och fullständigt tryckavlastningsflöde är nödvändigt. Passar väl för våra speciallegeringskärl inom kemi och farmaci.
Krav & Standarder: Design och dimensionering enligt ISO 4126-2 och ASME Section VIII. Materialkompatibilitet med processmedium är avgörande.

3. Kulventiler (Ball Valves):

Roll: Används primärt som avstängningsventiler för snabb och säker isolering av flöden. De erbjuder fullt genomlopp med minimalt tryckfall och är lämpliga för en mängd olika media.
Tillämpningar: Inlopps- och utloppsledningar till tryckkärl (t.ex. farmaceutiska reaktorer där fullständigt dränage och renhet är kritiskt), provtagningspunkter, dräneringsledningar (för enkel och säker tömning), isolering av instrument, samt sidledningar på tankar och cisterner. Idealisk för aggressiva media i t.ex. rostfria reaktorer eller aluminiumtankar, samt vid kryogena applikationer med specialutförande.
Krav & Standarder: Tryckklass (t.ex. PN (Nominellt Tryck) 16, ANSI (American National Standards Institute) 150/300), material (rostfritt stål, speciallegeringar som Hastelloy™ för korrosiva media, eller aluminium/brons för kryogena applikationer), anslutning (fläns, svetsända, gänga), täthet (t.ex. API 6D, EN (Europeisk Standard) 12266-1). Speciella utföranden för kryogena applikationer med förlängt spindel (bonnet) för att förhindra att packboxen fryser, eller utföranden med hög ytfinhet för läkemedel/livsmedel.

4. Double Block and Bleed (DBB) Ventiler:

Roll: En DBB-ventil integrerar två avstängningsventiler (ofta kulventiler) och en liten avluftningsventil (bleed valve) i ett enda hus eller en kompakt enhet. Denna konstruktion möjliggör fullständig isolering av processflödet med en verifierbar ventilationspunkt emellan, vilket skapar en dubbel barriär mot läckage.
Tillämpningar: Kritisk vid avtappning av cisterner för underhåll (som beskrivits i vår guide om Fallgropar vid Beställning och Tillverkning), för isolering av säkerhetsventiler för underhåll (med en säker by-pass), provtagningspunkter för farliga medier, eller där noll-läckage är ett absolut krav för att skydda personal och miljö i kemiska och petrokemiska anläggningar.
Krav & Standarder: Tryckklass, material, täthet (t.ex. API 6D, API 6A), fire-safe design (API 607), samt val av lämplig konfiguration (bolted, welded body, trunnion-mounted för större ventiler).

5. Dual Expanding Plug Valves (Dubbeltätande Expanderande Pluggventiler):

Roll: Dessa ventiler är designade för att ge en absolut tät avstängning i båda riktningarna, även under varierande tryck och temperatur. Pluggen expanderar mekaniskt mot sätena efter stängning, vilket ger en dubbel tätning och eliminering av kavitet. De är ”pig-able” och ger fullt genomlopp.
Tillämpningar: Särskilt lämpliga för kritiska avstängningsapplikationer vid bottenavtappning av cisterner, isolering av rörledningar till och från stora lagertankar med brandfarliga eller giftiga media där ingen risk för läckage kan accepteras. De är också fördelaktiga i system med slurries eller viskösa vätskor.
Krav & Standarder: Tryckklass, material (ofta gjutjärn, kolstål, rostfritt stål), anslutning, täthet.

6. Vridspjällsventiler (Butterfly Valves):

Roll: Används ofta som avstängningsventiler eller för enklare flödesreglering i större dimensioner, där lågt tryckfall och snabb manövrering är önskvärt.
Tillämpningar: Större inlopps- och utloppsledningar på cisterner och lagertankar för vätskor och gaser, särskilt vid lägre tryck eller i system med stora volymer där vikt och utrymme är faktorer. Också vanliga inom vatten- och avloppsrening samt andra bulkapplikationer.
Krav & Standarder: Tryckklass, material (disk och säte kompatibelt med media, t.ex. PTFE (Polytetrafluoroetylen)-lined för korrosiva vätskor, eller gummiliner för vatten/avlopp), anslutning (wafer, lug, fläns), täthet. Kan kräva specifika tätningar för kemiskt aggressiva media.

7. Slussventiler (Gate Valves):

Roll: Designade för att ge fullt genomlopp och lågt tryckfall när de är helt öppna. Används enbart som avstängningsventiler.
Tillämpningar: Större ledningar för avstängning av flöden till och från kärl där flödesreglering inte är nödvändig och där långvarig och robust avstängning är prioritet, t.ex. inom vattenhantering och vissa kemiska processer.
Krav & Standarder: Tryckklass, material (body, wedge/disc, trim), anslutning, täthet (API 600, ASME B16.34).

8. Kägelventiler (Globe Valves):

Roll: Utmärkta för exakt flödesreglering (throttling) tack vare sin design. Används även som avstängningsventiler, men med högre tryckfall än kul- eller slussventiler.
Tillämpningar: Kontroll av ånga, kondensat, kylvatten eller andra media där noggrann flödesreglering är viktig för processkontrollen in till eller ut från tryckkärl och reaktorer. Exempelvis för att styra kylningen av en reaktor i en farmaceutisk process.
Krav & Standarder: Tryckklass, material, anslutning, täthet. Viktigt med korrekt dimensionering för reglerförmåga (Cv-värde).

9. Backventiler (Check Valves):

Roll: Tillåter flöde endast i en riktning och förhindrar backflöde. Skyddar pumpar, kompressorer och kärl från skador orsakade av backflöde eller kontamination.
Tillämpningar: På utloppsledningar från pumpar som fyller kärl, eller i processledningar där backflöde kan orsaka kontamination (t.ex. i livsmedels- eller farmaceutiska processer) eller tryckchock på tryckkärlet.
Krav & Standarder: Typ (svängbackventil, lyftbackventil, fjäderbelastad), tryckklass, material, anslutning, täthet (API 594, ASME B16.34).

10. Reglerventiler (Control Valves):

Roll: Automatiserade ventiler som kontinuerligt justerar flödet baserat på signaler från processinstrument (t.ex. tryckgivare, temperaturgivare, nivågivare). Avgörande för stabil processkontroll och för att upprätthålla önskade driftsförhållanden i kärlet.
Tillämpningar: Till- och frånflöden till reaktorer för att kontrollera fyllnadsgrad, tryck, temperatur eller blandning. Styrning av kylmedia till reaktormantlar eller värmeväxlare. Ofta komplexa applikationer där precision är avgörande, som i avancerade farmaceutiska processer eller kemiska reaktioner.
Krav & Standarder: Tryckklass, material, anslutning, ventiltyp (t.ex. kägel, kul, klaff), manöverdon (pneumatiskt, elektriskt), positionerare, reglerkarakteristik (linjär, lika-procentig), täthet (IEC (International Electrotechnical Commission) 60534, ASME B16.34). För läkemedels- och livsmedelsapplikationer krävs ofta hög ytfinhet och hygienisk design.

11. Membranventiler (Diaphragm Valves) – Speciellt för Hygieniska och Korrosiva Miljöer:

Roll: Används där absolut täthet, höga renhetskrav och/eller hantering av abrasiva eller korrosiva media är kritiskt. Membranet isolerar processmediet från ventilens manöverdon.
Tillämpningar: Helt avgörande i farmaceutiska reaktorer, livsmedelsindustrin och finansiella kemikalieindustrin, där aseptiska krav, höga renhetskrav (t.ex. för sterila injektionsvätskor), eller aggressiva media är närvarande.
Krav & Standarder: Material i hus och membran (t.ex. PTFE (Polytetrafluoroetylen), EPDM (Eten-propen-dien-gummi), PFA (Perfluoroalkoxy)), ytfinhet (Ra-värden för att förhindra bakterietillväxt), certifikat för livsmedel/farmaci (t.ex. FDA (Food and Drug Administration), USP (United States Pharmacopeia) Class VI, EHEDG (European Hygienic Engineering & Design Group)), tryckklass, samt en design som underlättar Clean-In-Place (CIP) och Sterilize-In-Place (SIP).

12. Linade Ventiler (Lined Valves) – För Extremt Korrosiva Medier:

Roll: När standardlegeringar inte räcker till för att motstå extremt korrosiva medier, används linade ventiler. Dessa ventiler har ett robust yttre hölje (ofta gjutjärn eller kolstål) som är invändigt klätt med ett korrosionsbeständigt material som PFA (Perfluoroalkoxy), PTFE (Polytetrafluoroetylen) eller andra fluorpolymerer. Detta ger ett utmärkt korrosionsskydd.
Tillämpningar: Hantering av starka syror (t.ex. saltsyra, svavelsyra), alkalier, klor eller andra aggressiva kemikalier i kemisk industri. Används ofta tillsammans med Dettins speciallegeringskärl för att skapa en komplett korrosionsbeständig lösning.
Krav & Standarder: Material i lining (PFA, PTFE), tryckklass, temperaturgränser för lining, täthet, anslutning, samt läckageövervakning för att detektera skador på liningen.

Viktiga Aspekter vid Val av Ventiler för Tryckkärl och Cisterner – CynerG och MRC:s Helhetslösning:

Vid val av ventiler samarbetar CynerG och MRC Global OY för att säkerställa att varje aspekt beaktas, redan från den initiala förfrågan för tryckkärlet:

Processdata: Noggrann analys av tryck, temperatur, media (korrosivitet, viskositet, partiklar, renhetskrav, brandfarlighet), flödeshastigheter och driftsfrekvens. Dessa är avgörande för att matcha ventilens egenskaper med kärlets process.
Materialval: Ventilens hus och interna komponenter (trim) måste vara fullt kompatibla med processmediet och kärlets material. För tryckkärl i aluminium och speciallegeringar från Dettin krävs ofta ventiler i liknande robusta material, eller i form av linade ventiler för extrem korrosivitet. För läkemedel/livsmedel är ytfinhet och certifierade material avgörande.
Tryckklasser och Anslutningar: Säkerställ att ventilens tryckklass matchar eller överstiger kärlets designspecifikation och att anslutningstypen (fläns, svets, gänga) är korrekt specificerad redan vid kärlets design för en sömlös integration.
Regelverk & Standarder: Alla ventiler måste uppfylla relevanta nationella och internationella standarder (PED, AFS (Arbetsmiljöverkets Föreskrifter) 2023:5, AFS 2023:7 (ATEX (franska: ATmosphères EXplosibles)), ASME, API, EN, FDA, USP Class VI, EHEDG etc.) för att säkerställa säkerhet och godkännande. Detta är särskilt viktigt för säkerhetsventiler, ventiler i explosiva miljöer och hygieniska applikationer.
Säkerhet (SIL & ATEX): För säkerhetsventiler är korrekt dimensionering och certifiering avgörande. Även manövrerade ventiler kan utgöra en del av ett säkerhetsinstrumenterat system (SIS (Safety Instrumented System)) och kräva SIL-klassning (Safety Integrity Level). För kärl i ATEX-miljöer måste även ventilerna vara ATEX-klassade.
Livscykelkostnad (TCO): Valet av ventil påverkar inte bara inköpspriset (CAPEX (Capital Expenditure)) utan även driftskostnader och underhåll (OPEX (Operational Expenditure)). CynerG och MRC Global OY hjälper er att hitta den optimala balansen mellan prestanda, tillförlitlighet och ekonomi.
Dokumentation: Fullständig dokumentation, inklusive materialcertifikat (t.ex. EN 10204 3.1), testrapporter (t.ex. FAT (Factory Acceptance Test), hydrostatisk provning), fire-safe certifikat, ATEX-certifikat, SIL-intyg och driftmanualer, är avgörande för spårbarhet och framtida underhåll och inspektioner. För läkemedel/livsmedel krävs även specifika certifikat för spårbarhet och materialrenhet.

CynerG Group AB och MRC Global OY – Er Partner för Kompletta Ventillösningar: Genom CynerG Group AB får ni tillgång till MRC Global OY:s omfattande sortiment och globala expertis inom ventiler. Vi översätter era processkrav och Dettins tryckkärlsdesign till specifika ventilbehov. Vi hjälper er att välja, dimensionera och leverera de mest lämpliga ventilerna, med fullständig dokumentation och regelefterlevnad. Oavsett om ni behöver en enkel avstängningsventil eller ett komplext system av regler- och säkerhetsventiler, står vi redo att leverera en optimerad lösning för era tryckkärl och cisterner – en helhetslösning som minimerar fallgroparna och maximerar er anläggnings säkerhet och effektivitet.

Kontakta oss på CynerG Group AB för att diskutera era ventilbehov – vi säkerställer att ert tryckkärl är utrustat med rätt ventiler för maximal säkerhet och effektivitet.
