Kompensatorer: Metall- och Gummikompensatorer för Industriella Rörsystem

Rörsystem är sällan statiska. Termisk expansion och kontraktion, vibrationer från pumpar och kompressorer, eller tryckstötar skapar ständiga rörelser och krafter. Om dessa krafter inte hanteras på ett kontrollerat sätt kan de leda till spänningar, läckage och i värsta fall allvarliga haverier. Kompensatorer (Expansion Joints) är de komponenter som designas för att säkert absorbera dessa rörelser och skydda rörsystemets integritet.

På Cynerg Group AB erbjuder vi inte bara kompensatorer – vi erbjuder teknisk expertis för att säkerställa att du väljer rätt lösning för ditt system, baserat på gällande standarder och beprövad ingenjörskonst där våra tillverkare är med i alla diskussioner fram till leverans.

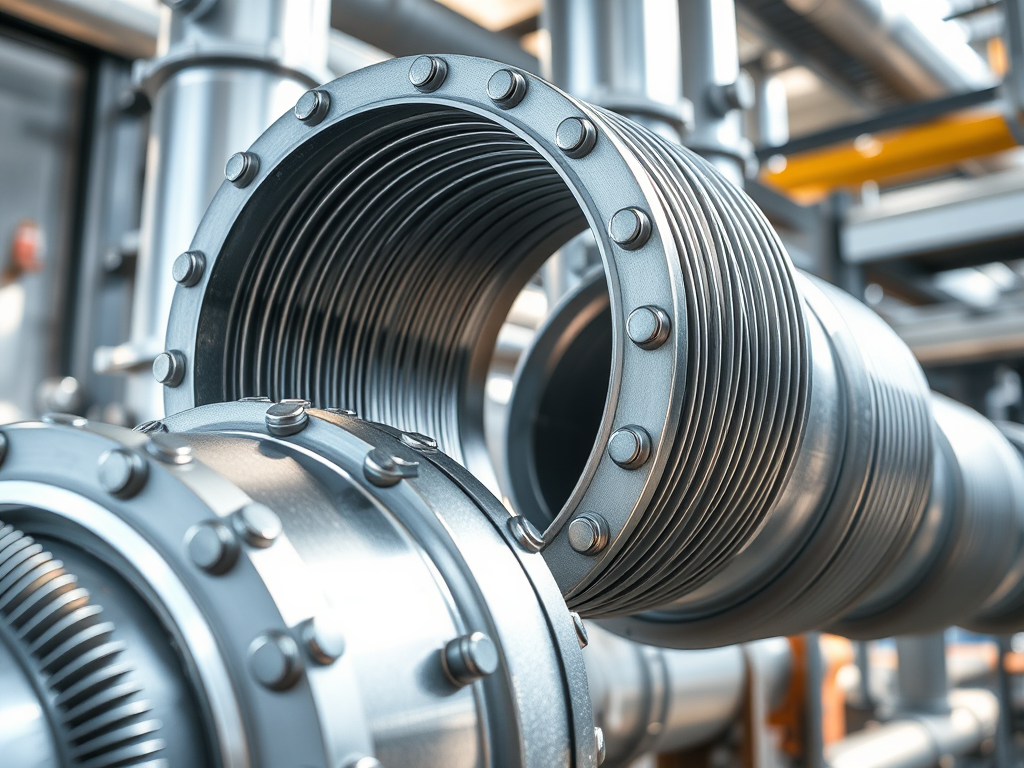

Metallkompensatorer

Metallkompensatorer är den vanligaste lösningen för att hantera termisk expansion i rörsystem med höga tryck och temperaturer.

  • Uppbyggnad och Funktion: Kärnan i en metallkompensator är en eller flera tunna, korrugerade metallbälgar, oftast tillverkade i rostfritt stål eller speciallegeringar som Inconel. Den ”dragspelsliknande” designen ger bälgen flexibilitet att röra sig axiellt (längs med röret), lateralt (i sidled) och angulärt (vinklat).
  • Den Kritiska Aspekten – Tryckkraft (Pressure Thrust): Det absolut viktigaste att förstå med en metallkompensator är fenomenet tryckkraft. Det invändiga trycket i rörsystemet verkar på bälgens yta och skapar en enorm kraft som strävar efter att dra isär röret. Om denna kraft inte hanteras korrekt av fasta punkter (fixpunkter) i rörsystemet, kommer kompensatorn att sträckas ut och haverera.
  • Lösningen – Längdbegränsare och Fasta Punkter: För att hantera tryckkraften och styra rörelserna används ofta längdbegränsare, även kallade dragstänger (tie rods). Dessa monteras på kompensatorn för att:
    1. Absorbera tryckkraften och förhindra att bälgen sträcks ut.
    2. Tillåta kontrollerad lateral eller angulär rörelse. Det är avgörande att hela rörsystemet är korrekt designat med fasta punkter och styrningar som kan ta upp de krafter som uppstår.
  • Standarder och Godkännanden: Metallkompensatorer är tryckbärande anordningar och lyder därför under det europeiska Tryckkärlsdirektivet (PED 2014/68/EU). Detta innebär att de måste vara CE-märkta och att deras design och beräkning måste verifieras för att garantera säkerheten. Den ledande branschstandarden för design och tillverkning är EJMA (Expansion Joint Manufacturers Association). Inom Europa används även EN 14917. Integrationen i rörsystem styrs av rörledningsstandarder som ASME B31.1/B31.3 och EN 13480.

Gummikompensatorer

Gummikompensatorer är flexibla kopplingar som är utmärkta för att hantera vibrationer och mindre rörelser i system med lägre tryck och temperaturer.

  • Uppbyggnad och Funktion: De består av en bälg i naturgummi eller syntetiskt gummi (t.ex. EPDM, Nitril, Neopren) som är förstärkt med flera lager av väv och ofta en metallspiral för att motstå tryck och vakuum.
  • Främsta Fördelar – Vibrationsdämpning och Rörelseupptagning: Gummits elastiska egenskaper gör dessa kompensatorer oslagbara när det gäller att isolera och dämpa vibrationer och ljud från pumpar, motorer och annan roterande utrustning. De är också mycket flexibla och kan ta upp stora axiella, laterala och angulära rörelser över en kort bygglängd. De används även för att kompensera för monteringsmässiga feljusteringar.
  • Standarder: Design och tillverkning följer ofta riktlinjer från FSA (Fluid Sealing Association). Anslutningsflänsarna tillverkas enligt gällande flänsstandarder som EN 1092-1 (PN) eller ASME B16.5 (Class).

Viktiga Överväganden vid Inköp – En Checklista

Att specificera en kompensator är en teknisk process. För att vi ska kunna hjälpa er att välja rätt lösning behöver vi känna till följande parametrar för ert system:

  • Media: Vad transporteras i röret? (Vatten, ånga, olja, kemikalier etc.)
  • Tryck: Design- och drifttryck (även eventuellt vakuum).
  • Temperatur: Design- och drifttemperatur.
  • Rörelser: Vilka rörelser ska tas upp? Ange typ (axiell, lateral, angulär) och storlek (mm eller grader).
  • Rördimension: Nominell storlek (DN eller NPS).
  • Anslutningar: Ska kompensatorn ha svetsändar eller flänsar? Ange i så fall flänsstandard och tryckklass.
  • Bygglängd: Vilket utrymme finns för installation?
  • Flödeshastighet: Viktigt för att kunna dimensionera en eventuell inre ledhylsa som skyddar bälgen.

Vår Kunskap – Mer än Bara en Komponent

En kompensator är inte en isolerad ”plug-and-play”-produkt; den är en integrerad del av ett dynamiskt rörsystem. Ett felaktigt val eller felaktig installation kan få allvarliga konsekvenser.

Som er tekniska konsultpartner hjälper vi på Cynerg Group AB er med hela processen – från att beräkna rörelser och krafter (tillverkaren) i ert system till att specificera rätt kompensator, med eller utan längdbegränsare, och säkerställa att den uppfyller alla krav enligt PED och andra relevanta standarder. Vi säkerställer att ni får en säker, hållbar och kostnadseffektiv systemlösning.
