Tryckkärl i Aluminium och Speciallegeringar (från Dettin S.p.A.): Korrosionsbeständighet och Låg Vikt för Krävande Processer
I dagens industriella landskap, där processer blir alltmer komplexa och krav på prestanda, effektivitet och säkerhet ständigt ökar, söks lösningar bortom traditionella material. I sektorer som den kemiska industrin, livsmedelsindustrin, kryogena applikationer, läkemedelstillverkning samt inom flyg- och rymdteknik, uppstår ofta behovet av material som kombinerar exceptionell korrosionsbeständighet med egenskaper som låg vikt, hög värmeledningsförmåga och förmåga att hantera extrema temperaturer – från kryogena kyla till hög värme. Aluminium och dess avancerade legeringar, tillsammans med en rad andra speciallegeringar, är idealiska för dessa krävande miljöer där konventionella stål ofta når sina gränser. Vår partner, Dettin S.p.A., står i framkanten av denna materialutveckling och besitter den specialistkompetens och avancerade tillverkningskapacitet som krävs för att designa och bygga tryckkärl i aluminium och andra högteknologiska material. Genom CynerG Group AB får ni tillgång till Dettins unika kunnande, kompletterat med vår lokala expertis inom projektledning, teknisk support och regelefterlevnad, för att säkerställa innovativa, tillförlitliga och kostnadseffektiva lösningar för era mest krävande processapplikationer.
Vad är Tryckkärl i Aluminium och Speciallegeringar? Tryckkärl i aluminium och speciallegeringar representerar en kategori av konstruktioner som är specifikt anpassade för drift under tryck i förhållanden där standardstål inte uppfyller kraven. Dessa krav kan bero på mediets aggressivitet, extrema driftstemperaturer, strikta viktbegränsningar eller specifika processbehov.
- Aluminiumkärl: Aluminium är känt för sin anmärkningsvärda korrosionsbeständighet mot ett brett spektrum av kemikalier, särskilt i oxiderande miljöer och vid låga temperaturer. Dess höga värmeledningsförmåga är fördelaktig i applikationer med värmeöverföring, medan dess låga densitet resulterar i betydligt lägre vikt jämfört med stål, vilket underlättar transport, installation och minskar strukturell belastning. Aluminiumlegeringar bibehåller dessutom utmärkta mekaniska egenskaper vid kryogena temperaturer, vilket gör dem oumbärliga för lagring och transport av flytande gaser.
- Speciallegeringar: Denna breda kategori omfattar metaller som nickelbaserade legeringar (t.ex. Hastelloy™, Inconel™) och kopparlegeringar. Var och en av dessa erbjuder unika och skräddarsydda kombinationer av egenskaper:
- Nickelbaserade legeringar: Ger exceptionell korrosionsbeständighet mot en mängd aggressiva medier, inklusive starka syror och klorider, även vid höga temperaturer och tryck. De är avgörande i den kemiska och petrokemiska industrin.
- Kopparlegeringar: Används där hög elektrisk och termisk ledningsförmåga krävs, tillsammans med god korrosionsbeständighet mot specifika medier. Att framgångsrikt designa, tillverka och kvalitetssäkra kärl i dessa avancerade material kräver djup specialistkunskap inom materialvetenskap, designprinciper, avancerade svetsmetoder och rigorösa kvalitetskontroller.

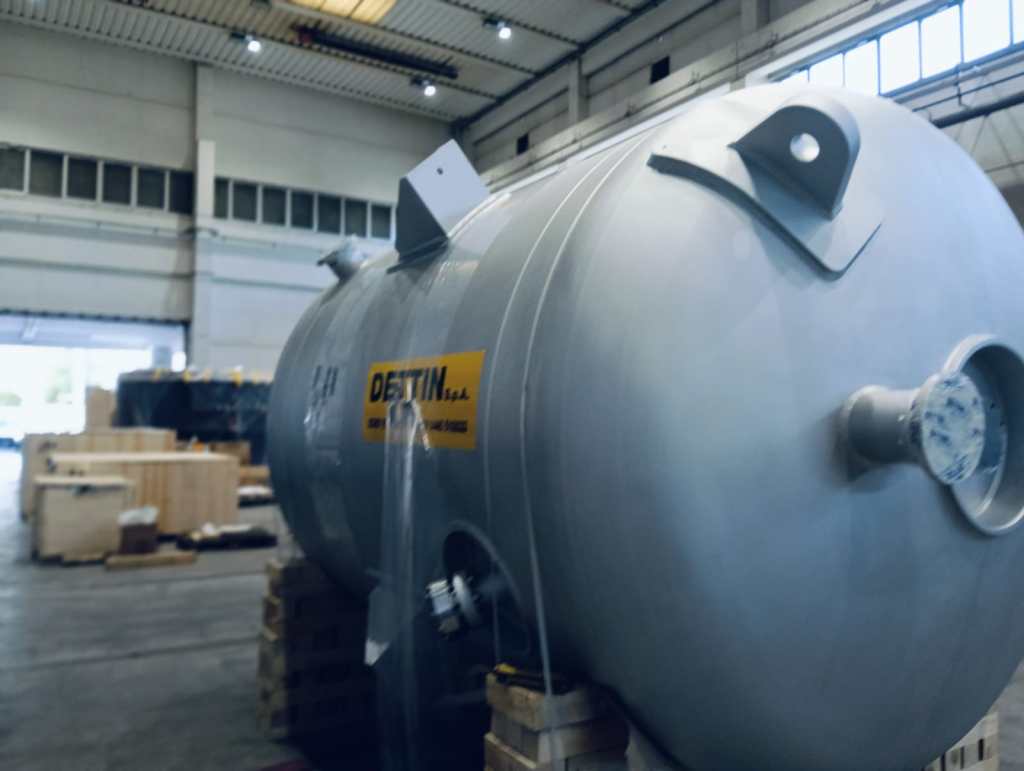

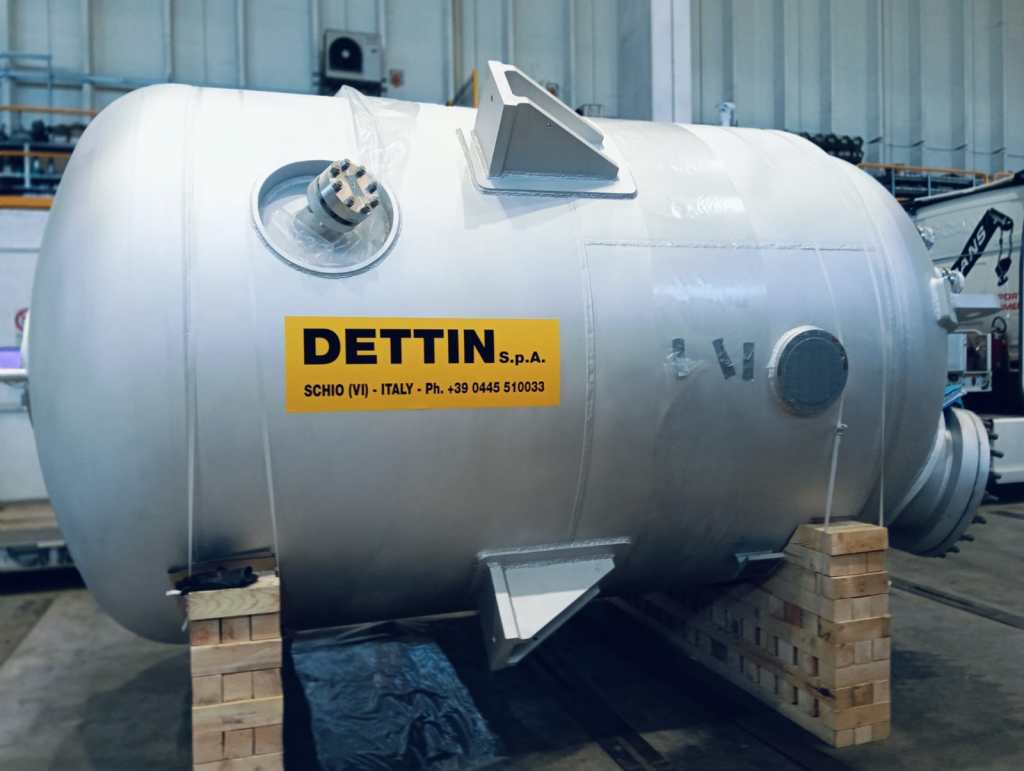

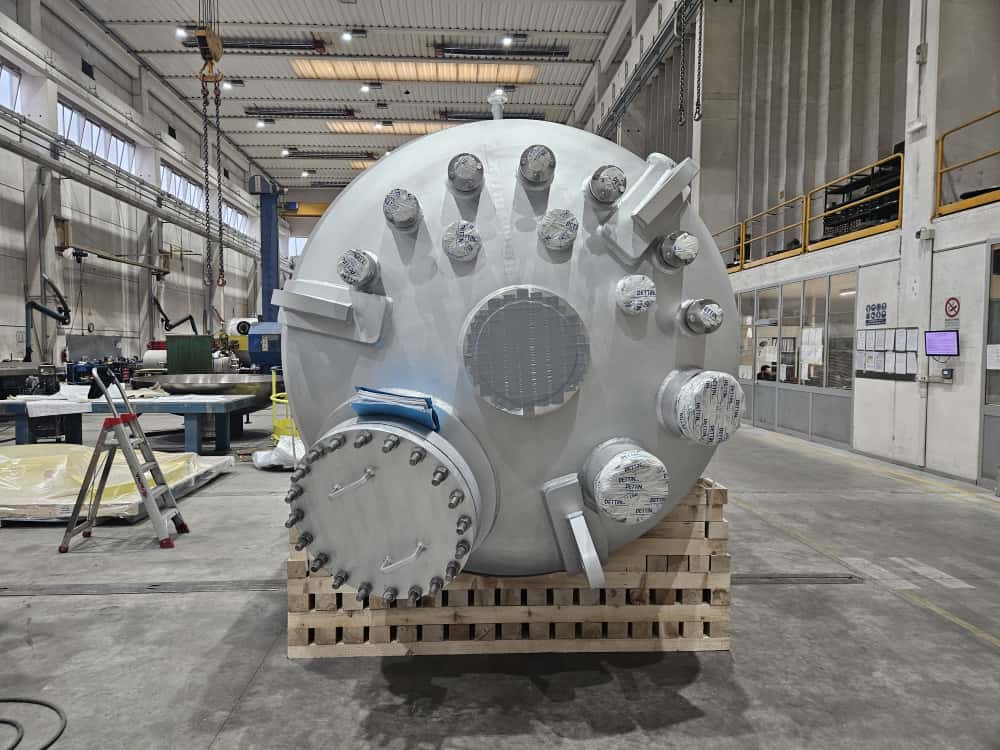

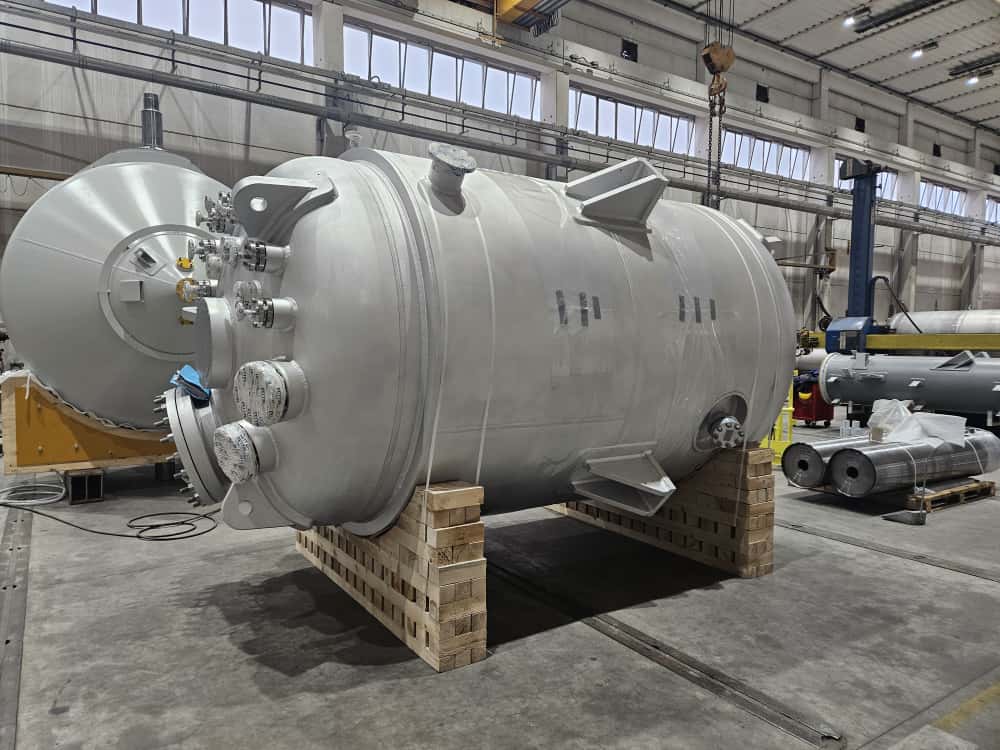

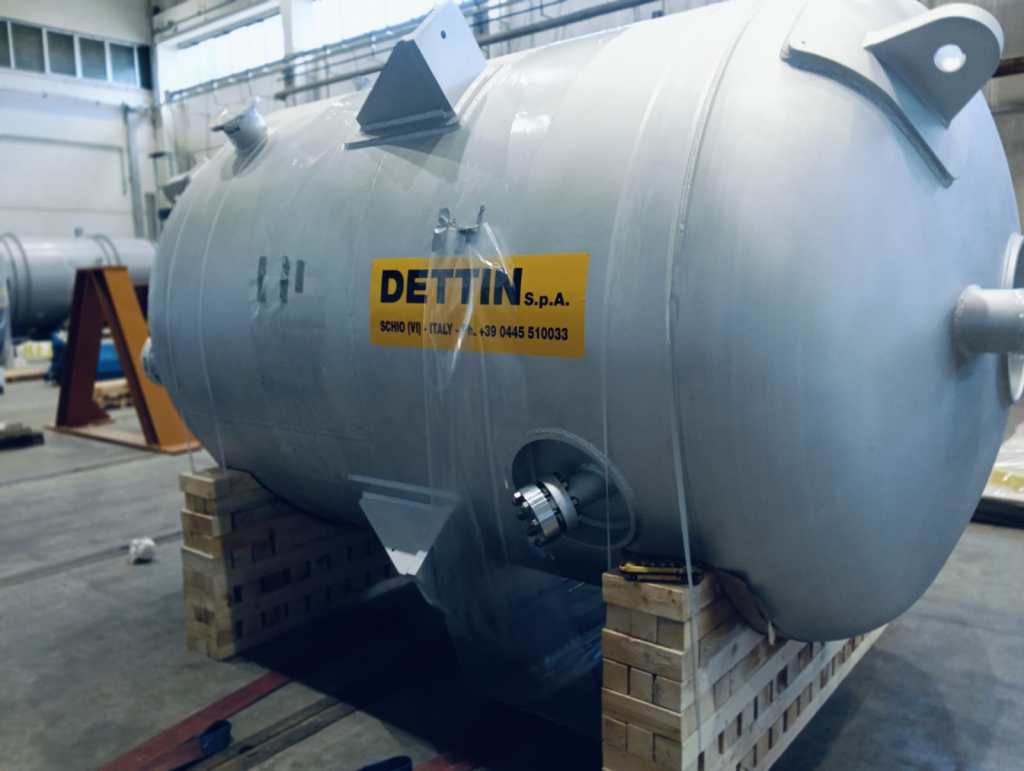

Ett Exempel på Dettins Kapacitet: Avancerad Aluminiumreaktor för Exportmarknaden Dettin S.p.A. har nyligen tillverkat en avancerad processreaktor i aluminium för en kund på exportmarknaden, avsedd för den kemiska industrin. Detta specifika projekt belyser Dettins omfattande förmåga att hantera krävande material och komplexa konstruktioner, anpassade för globala standarder:
- Materialval och Korrosionsskydd: Huvudsakligen tillverkad i aluminiumkvalitet EN AW-3003 (EN 573-3) för mantel (shell) och ”jacket”, en legering känd för sin goda formbarhet, svetsbarhet och korrosionsbeständighet mot en rad kemikalier. För kritiska anslutningspunkter som stutsar och pad-flänsar användes den starkare och mer bearbetningsbara aluminiumkvalitet EN AW-6061 (EN 573-3). Detta materialval är optimalt för den specifika processen och mediets aggressivitet.
- Design och Dimensionering: Reaktorhöljet (shell) har en imponerande diameter på 2200 mm, med en ytterhölje (jacket) som har en innerdiameter på 2430 mm, vilket indikerar en dubbelmantlad konstruktion för temperaturkontroll. Kärlets totala längd är 4580 mm.
- Viktoptimering: Trots sina betydande dimensioner är den totala vikten endast 6074 kg, vilket tydligt demonstrerar fördelarna med aluminiums låga densitet och bidrar till enklare hantering, transport och installation.
- Designkod och Säkerhet: Designen har följt den europeiska standarden EN 13445 (Oeldade tryckkärl), vilket säkerställer full överensstämmelse med EU:s Tryckkärlsdirektiv (PED 2014/68/EU) och garanterar högsta säkerhetsnivå.
Detta projekt bekräftar Dettins expertis i att leverera skräddarsydda och högkvalitativa tryckkärl för krävande industriella applikationer på en internationell nivå.
Varför välja Tryckkärl i Aluminium och Speciallegeringar från Dettin S.p.A. via CynerG Group AB? Att investera i ett tryckkärl tillverkat i aluminium eller speciallegering från Dettin S.p.A. genom CynerG Group AB erbjuder en rad strategiska fördelar:
- Optimalt Materialval för Aggressiva Miljöer: CynerG och Dettin samarbetar nära för att noggrant analysera ert processmedium, driftstemperaturer och tryck. Dettins djupa materialkunskap, från urval till svetsning, säkerställer att exakt rätt aluminiumlegering eller speciallegering väljs, vilket maximerar korrosionsbeständigheten och förlänger kärlets livslängd avsevärt.
- Låg Vikt och Hög Hållfasthet: Särskilt med aluminiumlegeringar erbjuder Dettins kärl en exceptionell styrka/vikt-relation. Detta är inte bara kritiskt för applikationer med viktbegränsningar (som inom transport och rymd), utan underlättar även hantering, installation och minskar de strukturella krav som ställs på fundament och byggnadskonstruktioner.
- Designad för Extrema Förhållanden: Dettins ingenjörer har omfattande erfarenhet av att designa kärl för både kryogena temperaturer (ner till -269°C för flytande helium) och för applikationer med aggressiva kemiska miljöer vid höga temperaturer. Kärlen konstrueras för att prestera pålitligt och säkert under de mest utmanande driftsförhållandena.
- Avancerad Precisionstillverkning med Specialistkompetens: Tillverkning av tryckkärl i aluminium och speciallegeringar kräver specialistkompetens inom svetsning, formning och värmebehandling. Dettin använder avancerade svetsmetoder (t.ex. TIG, MIG, plasmasvetsning) och har certifierad personal med djupgående kunskap om hur dessa material ska hanteras för att uppnå optimal fogkvalitet och mekaniska egenskaper.
- Fullständig Regelefterlevnad och Certifiering: CynerG Group AB säkerställer att design, tillverkning och dokumentation uppfyller alla relevanta svenska och europeiska standarder och föreskrifter för tryckbärande anordningar, inklusive PED, AFS och lokala bestämmelser. Detta inkluderar materialcertifikat (3.1/3.2), svetsdokumentation och NDT-rapporter, även för dessa speciella material.
- Komplett Projektstöd och Riskminimering: Vi hanterar hela projektcykeln – från initial detaljerad teknisk specifikation, materialval och upphandling, via noggrann kvalitetskontroll under hela tillverkningsprocessen, till leverans, installation och slutlig dokumentation. Detta säkerställer en smidig och riskfri implementering av ert tryckkärl i avancerat material.
Tekniska Aspekter och Design: Tryckkärl i aluminium och speciallegeringar från Dettin S.p.A. är resultatet av avancerad ingenjörskonst och tillverkningsprecision:
- Aluminiumkvaliteter – Ett Spektrum av Möjligheter: Dettin kan tillverka tryckkärl i ett brett spektrum av aluminiumkvaliteter, valda för deras specifika egenskaper och användningsområden. Utöver de som användes för den nämnda reaktorn inkluderar detta:
- EN AW-1050A, 1070A (Serie 1xxx): Mycket hög renhet, utmärkt korrosionsbeständighet och formbarhet. Används ofta där kraven på renhet är höga, som inom livsmedel, läkemedel och för vissa kemikalier med mindre aggressivitet. God värmeledningsförmåga.
- EN AW-3003, 3004 (Serie 3xxx): Medelstark, god korrosionsbeständighet och svetsbarhet. Vanligtvis för allmänna kemiska tankar, kylsystem och värmeväxlare.
- EN AW-5083, 5086 (Serie 5xxx): Hög hållfasthet, utmärkt korrosionsbeständighet i marina miljöer (mot saltvatten) och vid extremt låga, kryogena temperaturer. Oumbärliga för lagring och transport av flytande naturgas (LNG), flytande syre och kväve. Behåller sin seghet vid kyla.
- EN AW-6061, 6082 (Serie 6xxx): Medelhög till hög hållfasthet, utmärkt svetsbarhet och god korrosionsbeständighet. Används för strukturella komponenter, rörledningar och kritiska delar i tryckkärl, där en kombination av styrka och formbarhet är viktig.
- EN AW-2219, 7075 (Serie 2xxx och 7xxx): Höghållfasta legeringar som främst används inom flyg- och rymdteknik där viktminimering och maximal styrka är avgörande. Dessa kräver ofta speciella värmebehandlingar för att uppnå fulla mekaniska egenskaper.
- Andra Speciallegeringar för de Mest Krävande Miljöerna: För processer som utsätter material för extremt aggressiva medier eller förhållanden som överstiger aluminiums förmåga, kan Dettin också tillverka i:
- Nickelbaserade legeringar (t.ex. Hastelloy™ C-276, C-22, Inconel™ 600, 625, Monel™): Dessa legeringar erbjuder exceptionell motståndskraft mot ett brett spektrum av syror (saltsyra, svavelsyra), klorider, gropkorrosion, spänningskorrosion och höga temperaturer. De är oumbärliga i den mest krävande kemiska och petrokemiska industrin, samt i miljöskyddsapplikationer.
- Kopparlegeringar (t.ex. mässing, brons, kopparnickel): Används där krav på hög värmeledningsförmåga och korrosionsbeständighet mot specifika medier (t.ex. havsvatten i kondensorer) är primära.
- Design & Dimensionering – Precision och Analys: Kärlen dimensioneras noggrant med hjälp av avancerade mjukvaror som PV Elite och Compress. Detta sker enligt de mest rigorösa relevanta standarderna som PED (Tryckkärlsdirektivet), ASME VIII Div. 1 (Boiler and Pressure Vessel Code), ASME VIII Div. 2 (Alternative Rules) eller EN 13445 (Oeldade tryckkärl). Finita Element-Analys (FEA) är en grundläggande och integrerad del av designprocessen för dessa komplexa material. FEA möjliggör detaljerad analys av spänningskoncentrationer, termiska effekter, deformationer och utmattningsrisker i komplexa geometrier, särskilt vid anslutningar, jackor och stödstrukturer, vilket är avgörande för material med specifika mekaniska egenskaper.
- Tillverkningskapacitet – Stora Dimensioner och Tung Bearbetning: Dettin har kapacitet att tillverka tryckkärl i aluminium och speciallegeringar i imponerande dimensioner, typiskt med en diameter upp till 4500 mm (4,5 meter) och en total längd på upp till 40 000 mm (40 meter), beroende på material, tryckkrav och komplexitet. De kan hantera materialtjocklekar upp till cirka 120 mm, vilket visar på förmågan att bygga robusta och högtrycksresistenta kärl.
- Tillverkning & Kontroll – Specialistkompetens i Varje Steg: Tillverkningsprocessen sker i Dettins certifierade verkstäder under strikt kvalitetskontroll enligt ISO 3834-2 (Kvalitetskrav för smältsvetsning av metalliska material). Detta inkluderar:
- Certifierade svetsare: Specialutbildade och certifierade för att arbeta med aluminium och speciallegeringar, vilket garanterar optimal fogkvalitet.
- Avancerade svetsmetoder: Användning av processer som TIG (Tungsten Inert Gas), MIG/MAG (Metal Inert Gas/Metal Active Gas) och plasmasvetsning, optimerade för de specifika materialegenskaperna.
- Omfattande Icke-förstörande Provning (NDT): Standard NDT-metoder som ultraljud, röntgen, penetrantprovning och magnetpulverprovning utförs noggrant för att säkerställa svetskvalitet och materialintegritet.
- Speciella Värmebehandlingar: Vissa legeringar kan kräva värmebehandling efter svetsning för att optimera deras mekaniska egenskaper och minska restspänningar.
- Tryckprovning: Alltid utförd före leverans för att säkerställa kärlets integritet och täthet under angivna driftförhållanden.
- CynerG Groups Kvalitetsuppföljning: CynerG Group AB granskar noggrant Inspection and Test Plan (ITP) och följer upp kvaliteten under hela tillverkningsprocessen.
Säkerhet och Regelverk: Säkerheten för tryckkärl i aluminium och speciallegeringar är av yttersta vikt och följer samma rigorösa krav som för andra tryckkärl, men med material-specifika hänsyn som är kritiska att beakta. CynerG Group AB säkerställer full efterlevnad av alla relevanta lagar och standarder:
- PED 2014/68/EU (Tryckkärlsdirektivet): Alla tryckkärl från Dettin S.p.A., oavsett vilket avancerat material de är tillverkade i, är CE-märkta enligt PED. Detta är den grundläggande EU-förordningen som intygar att produkten uppfyller EU:s omfattande säkerhetskrav.
- AFS 2023:5 (Produkter – tryckbärande anordningar): Arbetsmiljöverkets föreskrifter för produkter ställer specifika krav på hur nya tryckbärande anordningar, inklusive de i aluminium och speciallegeringar, ska konstrueras, tillverkas och dokumenteras för att vara godkända för den svenska marknaden.
- AFS 2023:11 (Arbetsutrustning och personlig skyddsutrustning – säker användning): Denna föreskrift reglerar användarens ansvar för säker drift av tryckkärl i aluminium och speciallegeringar i Sverige. Detta omfattar krav på korrekt installation, löpande underhåll, fortlöpande tillsyn, återkommande kontroll och en detaljerad livslängdsjournal. Det är särskilt viktigt att all relevant dokumentation för kärlets skick och historik under dess livslängd samlas i denna journal för att säkerställa spårbarhet och säkerhet över tid.
- MSBFS 2020:1 (Hantering av brandfarliga gaser och vätskor): Om tryckkärlet hanterar brandfarliga medier, oavsett material, är Myndigheten för samhällsskydd och beredskaps (MSB) föreskrifter centrala. Dessa reglerar placering, utformning av explosionsskydd, säkerhetsavstånd och eventuell tillståndsplikt.
- AFS 2023:7 (Produkter – utrustning för potentiellt explosiva atmosfärer / ATEX): För tryckkärl som hanterar brandfarliga medier och kan generera en potentiellt explosiv atmosfär (ATEX-miljö), är korrekt ATEX-klassning av både områden och utrustning (inklusive instrumentering och ventiler) kritisk för att förhindra antändning.
- Riskbedömning: CynerG Group AB bistår med kunskap i omfattande riskbedömningar för system som inkluderar tryckkärl i aluminium och speciallegeringar. Detta inkluderar en noggrann bedömning av materialens beteende under processförhållanden, specifika korrosionsrisker för de valda materialen, hantering av potentiella läckage, och utformning av robusta säkerhetssystem med över- och undertrycksskydd tillsammans med Dettin S.p.A.
Cynerg Group AB och Dettin S.p.A. – Din Partner för Avancerade Material och Komplexa Lösningar: CynerG Group AB, i nära partnerskap med Dettin S.p.A., erbjuder en komplett och säker lösning för era tryckkärl i aluminium och speciallegeringar. Vår gemensamma expertis sträcker sig över hela projektets livscykel. Vi guidar er genom varje steg – från initial, detaljerad materialanalys och teknisk specifikation, genom den noggranna upphandlings- och tillverkningsprocessen med strikt kvalitetskontroll, till slutlig leverans och fullständig dokumentation som säkerställer efterlevnad av alla relevanta standarder och föreskrifter. Vi tar ansvar för helheten och agerar som en enda kontaktpunkt för att förenkla ert projekt. För att ytterligare säkerställa högsta kvalitet och transparens, rekommenderar och organiserar vi gärna att vi tillsammans med er och er tredjepartsinspektör besöker Dettins anläggning i Italien för en Factory Acceptance Test (FAT). Detta ger er möjlighet att på plats granska tillverkningen och utförda tester.
Kontakta oss på CynerG Group AB för att diskutera er specifika applikation och få en optimal, skräddarsydd lösning för era tryckkärl i aluminium och speciallegeringar från Dettin S.p.A.
