Guide: Specifikation och Kvalitetssäkring av Värmeväxlarrör
Värmeväxlare är en av de mest fundamentala komponenterna i processindustrin, och deras prestanda och livslängd är direkt beroende av kvaliteten på de rör som används. Att specificera rätt värmeväxlarrör – oavsett om de är raka eller bockade till U-rör – kräver en djup förståelse för material, tillverkningsstandarder och de rigorösa provningsmetoder som säkerställer deras integritet.
Denna guide är framtagen för att ge ingenjörer, inköpare och kvalitetsansvariga den kunskap som krävs för att korrekt specificera och kvalitetssäkra rör för kritiska värmeväxlarapplikationer.
1. Typer av Värmeväxlarrör
Beroende på applikation och designkrav levererar vi två huvudtyper av rör:

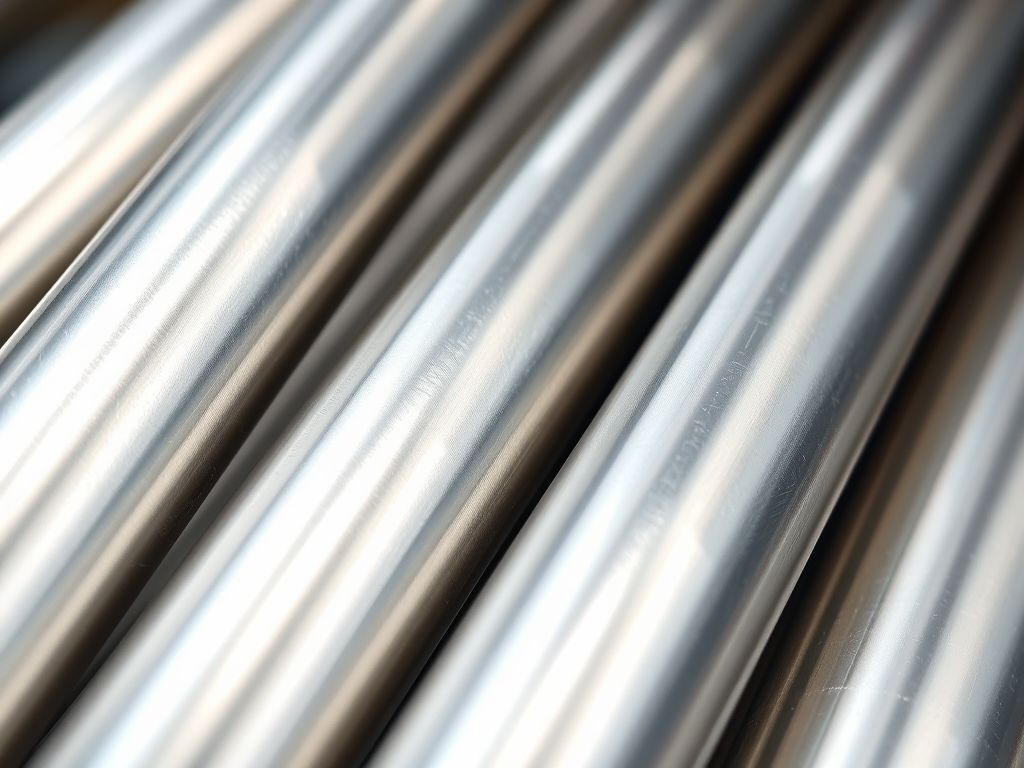

- Raka Rör: Levereras i fixerade eller slumpmässiga längder enligt kundens önskemål, redo att monteras i skal- och tubvärmeväxlare.
- U-böjar (U-tubes): Rör som bockats 180° i ena änden. Används i U-rörsvärmeväxlare där de tillåter termisk expansion och förenklar underhåll då hela tubpaketet kan dras ut.
2. Tillverkningsstandarder – Ert Ramverk för Kvalitet
Värmeväxlarrör tillverkas enligt strikta internationella standarder för att garantera dimensionstoleranser, materialegenskaper och prestanda. De vanligaste standarderna är:
- ASME/ASTM (Amerikanska standarder):
- ASTM A179 / ASME SA179: Den vanligaste standarden för sömlösa, kalldragna lågkolstålsrör för tubvärmeväxlare och kondensorer.
- ASTM A213 / ASME SA213: Täcker sömlösa rör av ferritiskt och austenitiskt stål (rostfritt stål) för pannor, överhettare och värmeväxlare. Här specificeras kvaliteter som T5, T9, T11, T22, TP304/L, TP316/L.
- ASTM A249 / ASME SA249: Motsvarigheten till A213, men för svetsade austenitiska rör.
- ASTM B111: Standard för sömlösa rör av koppar och kopparlegeringar, vanligt i applikationer med havsvatten.
- EN (Europeiska standarder):
- EN 10216-2: Sömlösa stålrör för tryckändamål – Teknisk leveransbestämmelse för olegerade och legerade stål med specificerade förhöjda temperaturegenskaper (t.ex. P235GH, P265GH, 16Mo3).
3. U-böjar – Precisionsbockning och Värmebehandling
Tillverkningen av U-böjar är en kritisk process som måste utföras korrekt för att inte försämra rörets egenskaper.
- Bockningsprocessen: Bockning sker med exakt kontrollerad radie enligt kundens ritning. Minimibockradien är normalt 1.5 gånger rörets ytterdiameter.
- Värmebehandling efter bockning: Detta är ett avgörande steg. Kallbockning introducerar spänningar i materialet och kan orsaka hårdhetshöjning. För att återställa materialets ursprungliga mikrostruktur och mekaniska egenskaper, och för att eliminera risken för spänningskorrosion, måste hela det bockade området (plus en rak del) värmebehandlas enligt kraven i relevant standard.
4. Kvalitetskontroll & Provning – Att Säkerställa Integritet
Värmeväxlarrör är ofta tunnväggiga och utsätts för både tryck och temperatur. Därför är en noggrann oförstörande provning (NDT) helt nödvändig för att garantera att rören är fria från defekter.
- Hydrostatiskt Tryckprov: Varje rör trycksätts med vatten för att verifiera att det är tätt och klarar det specificerade trycket utan deformation.
- Eddy Current Test (Virvelströmsprovning):
- Varför? Detta är en mycket känslig metod för att upptäcka små, ytnära defekter som sprickor, gropar och materialinhomogeniteter i icke-magnetiska rör (rostfritt stål, kopparlegeringar etc.).
- Hur? En sond som genererar ett elektromagnetiskt fält förs genom röret. Defekter i röret stör fältet, vilket ger en detekterbar signal. Det är ett snabbt och tillförlitligt sätt att inspektera 100% av rörens längd.
- Annan likvärdig provning: För magnetiska material som kolstål, där Eddy Current inte fungerar optimalt, kan andra metoder som Flux Leakage eller Ultraljudsprovning (UT) användas för att uppnå samma syfte – att hitta defekter längs rörets yta.
- Visuell och Dimensionell Kontroll: Varje rör kontrolleras för ytfel, rakhet och att dimensioner (diameter, väggtjocklek, längd) ligger inom toleranserna som anges i standarden.
5. Viktiga Parametrar vid Beställning
För att säkerställa att ni får exakt de rör ni behöver, vänligen inkludera följande information i er förfrågan:
- Standard & Materialkvalitet: T.ex. ASTM A179 eller EN 10216-2 P235GH.
- Dimensioner: Ytterdiameter (OD) och specificerad väggtjocklek (MWT eller AWT).
- Typ: Raka rör eller U-böjar.
- För raka rör: Exakt längd och tolerans.
- För U-böjar: Ritning som specificerar bockradie, längd på de raka benen (räklängd) och eventuella krav på ofinnade/obockade ändar.
- Provningskrav: Specificera om ytterligare provning utöver standard krävs, t.ex. Eddy Current Test.
- Dokumentationskrav: Specificera krav på certifikat, oftast EN 10204 3.1.
Vår Kunskap – Er Trygghet Att navigera dessa tekniska alternativ och standarder kan vara komplext. Vi på Cynerg Group fungerar som er tekniska partner genom hela processen – från att hjälpa er att definiera specifikationen till att säkerställa att den färdiga produkten levereras med rätt kvalitet och komplett dokumentation.
