En guide till Cameron ORBIT Stigande Kulventil (Rising Stem Ball Valve)
I hjärtat av världens mest krävande processindustrier – från gasbearbetning till raffinaderier – finns applikationer där ”standard” inte är ett alternativ. Där ett ventilläckage inte bara är ett irritationsmoment, utan en säkerhetsrisk, en miljörisk eller en kostnad på miljontals kronor i förlorad produktion.
För dessa extrema förhållanden, särskilt där ventiler måste öppnas och stängas frekvent under svåra förhållanden, har Cameron ORBIT Stigande Kulventil (Rising Stem Ball Valve) varit industrins ohotade referens i över ett sekel.
Denna guide går på djupet om varför ORBIT-teknologin överträffar konventionella lösningar när kraven är som högst.
CynerG Group är er strategiska partner för kritiska flödeslösningar. Genom vårt partnerskap med MRC Global, världens största distributör av ventiler, erbjuder vi direkt tillgång till Camerons originalprodukter, reservdelar och djupgående teknisk expertis.
Problemet med konventionella ventiler i svåra applikationer
För att förstå storheten i ORBIT-designen måste man först förstå varför vanliga ventiler misslyckas i vissa applikationer.
I en konventionell kulventil (flytande eller lagrad) ligger kulan i ständig kontakt med sätesringarna. Varje gång ventilen öppnas eller stängs, roterar kulan mot sätet under tryck. Detta skapar friktion. I applikationer med höga temperaturer, abrasiva medier (partiklar) eller hög cykelfrekvens (t.ex. växlingsventiler), fungerar denna friktion som en slipmaskin. Det leder snabbt till repade tätytor och, oundvikligen, läckage.
När processen kräver absolut tät avstängning (Zero Leakage) dag efter dag, år efter år, krävs en annan mekanisk princip.

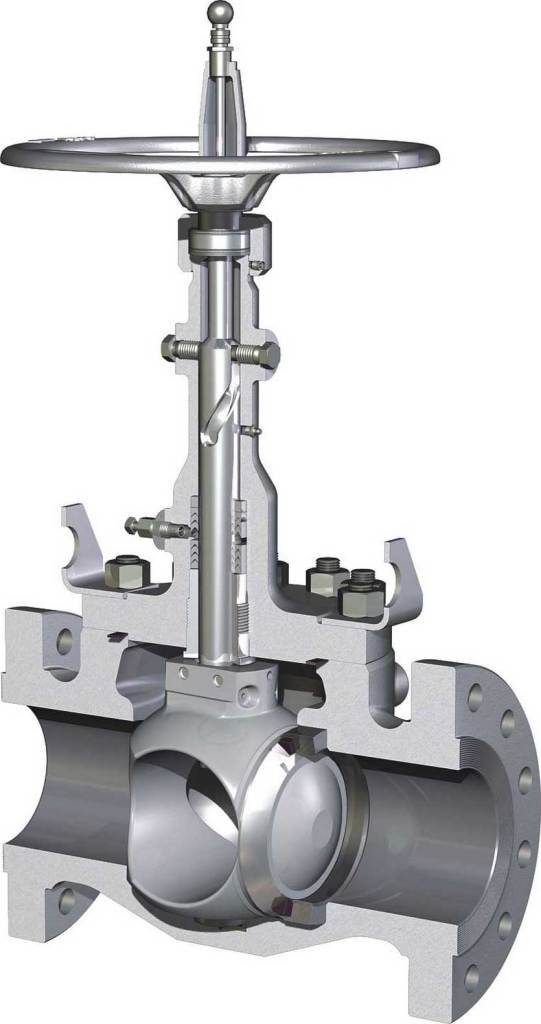

Teknologin bakom ORBIT: Friktionsfri ”Tilt-and-Turn”
Cameron ORBIT löser friktionsproblemet genom att radikalt förändra hur en kulventil rör sig. Istället för en enkel rotation använder ORBIT en patenterad ”Tilt-and-Turn”-mekanism styrd av en precisionsfräst spindel.
Principen bygger på att eliminera all kontakt mellan kula och säte under själva rörelsen.
Operationssekvensen i detalj:
- Från Stängd till Öppen (Tilt → Turn):
- När manöverdonet eller handratten börjar vrida spindeln, tvingar spindelns unika kam-spår först kulan att röra sig linjärt bort från sätet. Detta kallas ”tilt”.
- På bråkdelen av en sekund skapas ett enhetligt gap runt hela kulan. Friktionen är eliminerad innan rotationen börjar.
- Först när kulan rör sig fritt i huset, övergår spindelns rörelse till att rotera kulan 90 grader till öppet läge.
- Från Öppen till Stängd (Turn → Tilt/Wedge):
- Kulan roterar tillbaka 90 grader utan att vidröra sätet.
- I rörelsens allra sista fas, när kulan är i position framför sätet, tvingar spindelmekanismen kulan linjärt in mot sätet.
- Kulan kilas fast mekaniskt (wedging action) för att skapa en extremt tät försegling.
Resultatet är en ventil som kan cyklas tiotusentals gånger utan det slitage som normalt förknippas med kulventiler.
Designfunktioner och Fördelar
ORBIT-ventilens varje detalj är utformad för att hantera specifika utmaningar i ”Severe Service”.
1. Mekanisk, Positiv Tätning (Ej tryckassisterad)
Detta är en avgörande skillnad. Många ventiler förlitar sig på linjetrycket för att pressa kulan mot sätet för att täta (ju högre tryck, desto bättre tätning). Detta fungerar dåligt vid låga tryck.
ORBIT använder en rent mekanisk kam-låsning. Spindeln tvingar fysiskt in kulan i sätet. Detta garanterar en bubbeltät avstängning (bubble-tight shutoff) oavsett om linjetrycket är 100 bar, 2 bar eller vakuum. Det eliminerar också behovet av fjädrar bakom sätena, vilka annars kan sättas igen av smuts eller utmattas av värme.
2. In-Line Reparerbarhet: Minimerad Nertid
I kritiska processer kan kostnaden för att stänga ner en linje för att byta en ventil vara astronomisk. ORBIT är designad för att underhållas på plats.
Ventilen har externa injektionsportar som leder direkt till spindelpackboxen. Om ett spindelläckage skulle uppstå under drift, kan en tekniker injicera ny tätningsmassa med en högtrycksspruta – under fullt drifttryck – och omedelbart stoppa läckaget. Detta kan rädda en hel produktionskörning.
3. Skyddade Tätytor och Självrengöring
Erosion från strömmande media är en stor ventildödare.
- I öppet läge: När ORBIT-ventilen är fullt öppen, roteras kulans känsliga tätningsyta bort från flödesvägen. Den skyddas bakom metallhuset och utsätts inte för det ”blästrande” slitaget från partiklar i mediet.
- Under stängning: Precis innan kulan kilas fast i sätet, skapar det höga flödet genom den minskande öppningen en kraftfull spolningseffekt. Detta rensar bort eventuella partiklar eller beläggningar från sätet precis innan tätning sker, vilket säkerställer att inget fastnar mellan ytorna.
4. Materialval för Extrema Miljöer
ORBIT-ventiler levereras inte bara i standardstål. För applikationer med höga temperaturer (t.ex. hetolja över 400°C) eller korrosiva/erosiva medier, anpassas materialen:
- Hårdpåläggning (Stellite): För abrasiva medier kan kulans kärna och sätet beläggas med extremt hårda material som Stellite för att motstå nötning.
- Korrosionsresistens: Materialalternativ inkluderar Duplex, Super Duplex och Inconel för att möta NACE-krav i sura (H2S) miljöer.
Huvudsakliga Användningsområden
ORBIT är inte en ”allround-ventil”. Den är en specialistventil för specifika, krävande uppgifter.
Molekylsiktar och Gastorkar (Switching Valves)
Detta är ORBIT-ventilens mest kända applikation. I dessa system växlar gasflödet mellan olika torktorn fyllda med torkmedel (dessicant). Ventiler måste öppna och stänga ofta (cykling), hantera höga temperaturer under regenerering, och stå emot det fina, abrasiva damm som torkmedlet avger. En standardventil börjar läcka inom några månader. En ORBIT-ventil håller i åratal tack vare sin friktionsfria rörelse och skyddade säten.
Hetoljesystem och Värmeväxlare
I raffinaderier används hetolja som värmebärare vid mycket höga temperaturer. Termisk cykling (värme/kyla) får material att expandera och krympa, vilket kan få vanliga ventiler att kärva eller läcka. ORBIT:s mekaniska kil-funktion kompenserar för termisk expansion och säkerställer tätning även vid extrema temperaturväxlingar.
Kritiska Isoleringsventiler (ESD & Mätsträckor)
Vid mätstationer för naturgas (custody transfer) eller runt kritisk utrustning som kompressorer, måste en stängd ventil vara garanterat tät. Ett litet internläckage kan innebära stora ekonomiska förluster eller säkerhetsrisker vid underhåll. ORBIT:s mekaniska, verifierbara noll-läckage gör den till standardvalet här.
Sammanfattning: När ska du välja ORBIT?
Välj Cameron ORBIT när:
- Absolut tät avstängning (Zero Leakage) är ett krav, inte ett önskemål.
- Ventilen kommer att manövreras frekvent (daglig eller veckovis cykling).
- Mediet innehåller partiklar som sliter ut mjuka säten.
- Temperaturen varierar kraftigt.
- Driftstopp för ventilbyte är oacceptabelt kostsamt.
CynerG & MRC Global: Er länk till expertis
Att specificera en ORBIT-ventil kräver kunskap om processdata, material och trim-alternativ. CynerG Group fungerar som er tekniska partner i Sverige. Vi hjälper er att analysera applikationen och, via MRC Global, säkerställa att ni får exakt rätt konfiguration av denna legendariska ventil.
Kontakta våra ventilspecialister idag för en teknisk genomgång av era mest kritiska applikationer.
