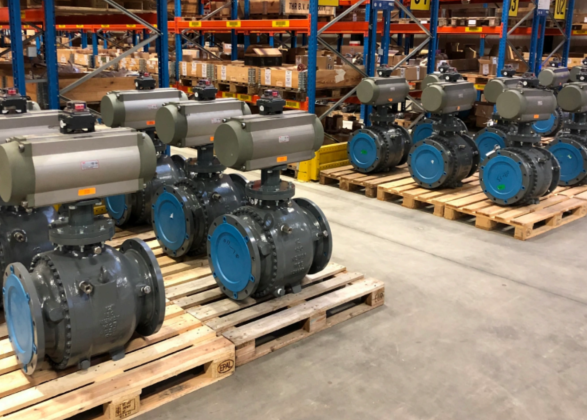

Rader av automatiserade ventiler monterade på pallar i en industriell miljö.

Manöverdon för Industriella Ventiler

En automatiserad ventil är mer än bara en ventil – den är ett komplett system där manöverdonet fungerar som både muskel och hjärna. Manöverdonets uppgift är att översätta en styrsignal till en fysisk rörelse som öppnar, stänger eller reglerar ventilen. Att välja rätt manöverdon är därför lika kritiskt som att välja rätt ventil, och avgörande för systemets tillförlitlighet, säkerhet och prestanda.

På Cynerg Group AB, i partnerskap med ledande leverantörer som MRC Global, har vi expertisen att hjälpa er navigera bland de olika alternativen för att hitta den optimala lösningen för er applikation.

Huvudtyper av Manöverdon

Manöverdon delas primärt in efter vilken typ av energi de använder för att skapa rörelse. De tre huvudtyperna är pneumatiska, elektriska och hydrauliska.

1. Pneumatiska Manöverdon (Pneumatic Actuators)

Detta är den vanligaste och mest beprövade typen av manöverdon inom processindustrin.

  • Funktionsprincip: Använder komprimerad luft (tryckluft) för att flytta en kolv eller ett membran, vilket i sin tur vrider eller lyfter ventilens spindel.
  • Konstruktionstyper (Kvartsvarv):
    • Kuggstång (Rack and Pinion): Den vanligaste designen. En linjär rörelse från en kolv omvandlas till en 90-graders vridning via en kuggstång och ett drev. Denna typ ger ett konstant vridmoment genom hela rörelsen.
    • Vridok (Scotch Yoke): En design som ger ett förhöjt vridmoment i början och slutet av rörelsen. Detta är särskilt fördelaktigt för ventiler som kräver hög kraft för att lossa från sitt säte (brytmoment) eller för att täta helt.
  • Driftlägen:
    • Dubbelverkande (Double Acting, DA): Kräver tryckluft för att både öppna och stänga ventilen.
    • Enkelverkande (Single Acting / Spring Return, SR): Använder tryckluft för ena rörelsen och kraften från inbyggda fjädrar för den andra. Detta ger en förutbestämd felsäker position vid luftbortfall. Man måste specificera om donet ska vara Normalt Stängt (Normally Closed, NC) eller Normalt Öppet (Normally Open, NO).
  • Fördelar & Nackdelar:
    • Fördelar: Snabba, pålitliga, kostnadseffektiva och robusta. De är också Egensäkra (Intrinsically Safe) vilket gör dem idealiska för explosiva miljöer (ATEX).
    • Nackdelar: Kräver ett befintligt tryckluftssystem. Utan en ventillägesställare är de mindre precisa för reglering jämfört med elektriska don.
2. Elektriska Manöverdon (Electric Actuators)

Elektriska manöverdon använder en elmotor för att skapa rörelse och är idealiska för applikationer som kräver hög precision eller där tryckluft inte finns tillgängligt.

  • Funktionsprincip: En reversibel elmotor driver en snäckväxel eller annan utväxling som omvandlar motorns rotation till en vridande eller linjär rörelse.
  • Rörelsetyper:
    • Flervarvsdon (Multi-turn): För ventiler som kräver flera varvs rotation för att öppna/stänga, såsom slidventiler och kägelventiler.
    • Kvartsvarvsdon (Quarter-turn): För 90-gradersventiler som kul- och vridspjällsventiler.
  • Fördelar & Nackdelar:
    • Fördelar: Mycket hög precision för reglering, inget behov av tryckluft, enkel att integrera i digitala styrsystem, idealisk för avlägsna installationer.
    • Nackdelar: Långsammare än pneumatiska don, mekaniskt mer komplexa, högre initial kostnad, kan överhettas vid mycket frekvent manövrering.
3. Hydrauliska Manöverdon (Hydraulic Actuators)

Dessa don använder en trycksatt vätska (oftast olja) och är reserverade för de mest krävande applikationerna.

  • Funktionsprincip: Liknar pneumatiska don men använder hydraulolja under mycket högt tryck för att skapa rörelse.
  • Fördelar & Nackdelar:
    • Fördelar: Kan generera extremt höga vridmoment för att manövrera mycket stora och tunga ventiler. Kan hålla en exakt position utan att ”driva”.
    • Nackdelar: Kräver ett komplext hydraulaggregat (HPU), är dyra, och medför en risk för oljeläckage.

Säkerhet i Ex-klassade Miljöer (ATEX)

I miljöer där det finns risk för explosiv atmosfär (t.ex. från gas, dimma eller damm) ställs extrema krav på utrustningen. ATEX-direktiven reglerar vilken utrustning som får användas i olika riskzoner (Zon 0, 1, 2 för gas och Zon 20, 21, 22 för damm).

  • Pneumatiska don är ofta ett förstahandsval då de är egensäkra.
  • Elektriska don måste vara certifierade och inneslutna i speciella explosionssäkra kapslingar (t.ex. Ex d) för att förhindra att gnistor antänder atmosfären. Vi hjälper er att säkerställa att manöverdon och tillbehör har rätt ATEX-klassning för er specifika zon.

Styrning, Kommunikation och Tillbehör

Ett manöverdon kompletteras ofta med tillbehör för att uppnå önskad funktion och kommunikation med styrsystemet.

  • Ventillägesställare (Positioners): Detta är manöverdonets ”hjärna” vid reglering. Positionern får en styrsignal från styrsystemet, jämför den med ventilens faktiska position och justerar tryckluften till donet tills ventilen står exakt i det läge som signalen kräver.
  • Magnetventiler (Solenoid Valves): Fungerar som en elektrisk ”strömbrytare” för luften till ett pneumatiskt don. En elektrisk signal till magnetventilen styr luftflödet och därmed om ventilen ska öppna eller stänga.
  • Gränslägesindikering (Limit Switch Boxes): En låda monterad på donet som ger en elektrisk signal tillbaka till styrsystemet som bekräftar att ventilen har nått sitt öppna eller stängda ändläge.
Moderna Kommunikationsprotokoll för Styrning och Diagnostik

Medan den analoga 4-20 mA-signalen är en klassisk standard, använder moderna anläggningar allt oftare digitala kommunikationsprotokoll. Dessa möjliggör en mycket rikare kommunikation med fältenheter, vilket öppnar för avancerad diagnostik, fjärrkonfiguration och förebyggande underhåll.

  • HART (Highway Addressable Remote Transducer): Det vanligaste protokollet. Det är en hybridlösning som skickar en digital signal ”ovanpå” den traditionella 4-20 mA-signalen. Detta gör det möjligt att kommunicera med enheten utan att störa den primära styrsignalen, vilket är idealiskt för att uppgradera befintliga anläggningar.
  • Foundation Fieldbus (FF): Ett helt digitalt, tvåvägskommunikationsprotokoll som gör att flera enheter kan anslutas på samma kabelpar (en ”buss”). FF möjliggör distribuerad styrning där enheterna kan kommunicera med varandra, och ger tillgång till mycket detaljerad diagnostik.
  • Profibus (PA & DP): En annan ledande digital standard, mycket vanlig i Europa och ofta associerad med styrsystem från Siemens. Profibus DP är en snabb buss för allmän automation medan Profibus PA är en variant anpassad för processautomation och användning i Ex-klassade (explosiva) miljöer.
  • Modbus (RTU/TCP): Ett av de äldsta och mest spridda protokollen tack vare sin enkla och öppna standard. Det används flitigt för kommunikation mellan allt från små regulatorer till stora styrsystem, antingen via seriella anslutningar (RTU) eller Ethernet (TCP).
  • Trådlösa lösningar: Utöver trådbundna system blir trådlösa lösningar som WirelessHART allt vanligare. Dessa skapar ”mesh-nätverk” som minskar installationskostnader och ökar flexibiliteten, särskilt vid övervakning av svåråtkomliga mätpunkter.
Montagestandarder (ISO 5211 & Namur)

För att säkerställa kompatibilitet mellan fabrikat används internationella standarder. ISO 5211 standardiserar montageflänsen mellan ventil och manöverdon. VDI/VDE 3845 (Namur) standardiserar anslutningen för tillbehör som magnetventiler och gränslägeslådor på sidan av donet.

Sammanfattning: Att Välja Rätt Lösning

Valet av manöverdon och tillbehör är ett kritiskt tekniskt beslut. Krävs en snabb on/off-funktion eller precis reglering? Är det en ATEX-klassad miljö? Vilket kommunikationsprotokoll använder ert styrsystem? Behövs en felsäker funktion vid ström- eller luftbortfall?

Vi på CynerG Group AB har den samlade kunskapen för att guida er genom dessa frågor. Vi hjälper er att specificera en komplett, säker och kostnadseffektiv lösning som är perfekt anpassad för er process.
