Ventilautomation

Kompletta Lösningar för Ventilautomation

I modern processindustri är automation nyckeln till ökad effektivitet, säkerhet och kontroll. Ett automatiserat ventilsystem, där en ventil och ett manöverdon arbetar sömlöst tillsammans, möjliggör fjärrstyrning, precis reglering och snabba säkerhetsfunktioner. Att köpa lösa delar är dock fyllt av risker, från inkompatibilitet till oklara ansvarsförhållanden.

Genom vårt partnerskap med MRC Global och deras specialiserade Valve Automation Centers, agerar Cynerg Group AB som er kompletta partner för skräddarsydda, nyckelfärdiga automationspaket. Vi tar hand om hela processen – från val av rätt komponenter till ihopmontering, testning och leverans av en fullt dokumenterad och driftklar ventilenhet till er arbetsplats.

Vårt Erbjudande – Mer än bara Komponenter

Att köpa en automatiserad ventillösning från oss är en trygg och effektiv process. Vi erbjuder:

  • Design och Val av Rätt Lösning: Vi hjälper er att specificera rätt ventil, manöverdon och tillbehör baserat på er processdata och era funktionskrav.

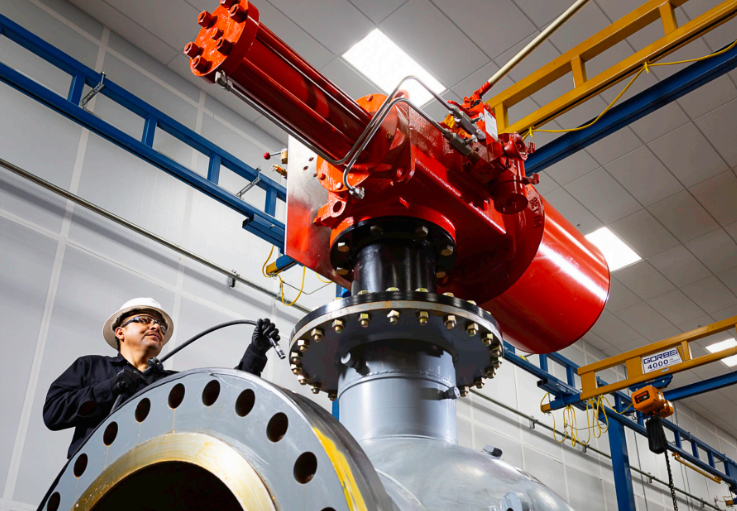

  • Montering och Funktionstestning: Varje enhet monteras professionellt i en kontrollerad miljö. Vi utför sedan fullständiga funktionstester för att verifiera att paketet fungerar exakt som avsett, inklusive kalibrering av lägesställare och kontroll av öppnings-/stängningstider.
  • Komplett Dokumentation: Varje leverans åtföljs av en komplett dokumentationspärm som kan inkludera allt från materialcertifikat och ATEX-intyg till testprotokoll och ”As-Built”-ritningar i 2D/3D.

En Detaljerad Guide till Manöverdon

Att välja rätt ”muskel” till ventilen är avgörande. Nedan följer en genomgång av de vanligaste typerna.

1. Pneumatiska Manöverdon (Pneumatic Actuators)

Den vanligaste och mest beprövade typen av manöverdon inom processindustrin.

  • Funktionsprincip: Använder tryckluft för att flytta en kolv eller ett membran, vilket i sin tur vrider eller lyfter ventilens spindel.
  • Konstruktionstyper (Kvartsvarv): Finns huvudsakligen som Kuggstång (Rack and Pinion) som ger ett konstant vridmoment, eller Vridok (Scotch Yoke) som ger ett förhöjt vridmoment i start- och slutläge.
  • Driftlägen: Dubbelverkande (DA) kräver luft för både öppning och stängning, medan Enkelverkande (SR) använder fjäderkraft för att ge en felsäker position (Normalt Stängd/Öppen) vid luftbortfall.
  • Fördelar: Snabba, pålitliga, kostnadseffektiva och egensäkra för explosiva miljöer (ATEX).
  • Nackdelar: Kräver ett tryckluftssystem och är mindre precisa för reglering utan en ventillägesställare.

2. Elektriska Manöverdon (Electric Actuators)

Använder en elmotor och är idealiska för applikationer som kräver hög precision eller där tryckluft inte finns tillgängligt.

  • Rörelsetyper: Finns som Flervarvsdon (Multi-turn) för slid- och kägelventiler, och Kvartsvarvsdon (Quarter-turn) för kul- och vridspjällsventiler.
  • Funktioner: Kan levereras för enkel On/Off, modulerande (reglerande) eller fjädersäker (fail-safe) drift.
  • Fördelar: Mycket hög precision, inget behov av tryckluft, enkel att integrera i digitala styrsystem.
  • Nackdelar: Långsammare än pneumatiska don, mekaniskt mer komplexa och högre initial kostnad.

3. Hydrauliska Manöverdon (Hydraulic Actuators)

Använder trycksatt vätska (olja) och är reserverade för de mest krävande applikationerna.

  • Fördelar: Kan generera extremt höga vridmoment för mycket stora ventiler.
  • Nackdelar: Kräver ett komplext hydraulaggregat (HPU), är dyra och medför risk för oljeläckage.

Expertis i Världsklass: MRC Globals Kapacitet

Genom vårt partnerskap får ni tillgång till MRC Globals fulla expertis och globala resurser, vilket garanterar en lösning av högsta kvalitet.

Ingenjörskunskap som Garanterar Funktion

MRC Globals erfarna automationsteam designar och konstruerar varje paket för att möta alla kund- och branschkrav. Deras tekniska expertis inkluderar:

  • Dimensionering av manöverdon (Actuator sizing)
  • Hållfasthetsberäkningar (Stress analysis)
  • Beräkning av manöverdonstider (Actuator speed calculations)
  • Fullständig validering av den sammansatta enheten

Full Spårbarhet och Omfattande Provning

Varje automatiserat ventilpaket genomgår en unik serialiseringsprocess för att garantera full spårbarhet. En väderbeständig ID-bricka i rostfritt stål (316SS) fästs på varje enhet, med ett unikt serienummer som är spårbart till er order och en komplett materiallista. För att verifiera prestanda för kritiska applikationer erbjuder MRC Global en rad avancerade provningstjänster:

  • Kryogenisk provning
  • Test av flyktiga emissioner (Fugitive Emission)
  • API-provning

Styrning, Kommunikation och Tillbehör

Ett modernt manöverdon är ofta en del av ett avancerat styrsystem. Vi säkerställer full kompatibilitet och funktion.

  • Säkerhet i Ex-klassade Miljöer (ATEX): Vi säkerställer att manöverdon och alla tillbehör (magnetventiler, gränslägeslådor) har rätt ATEX-klassning för er specifika riskzon.
  • Ventillägesställare (Positioners): För reglering är positionern avgörande. Den får en styrsignal (t.ex. 4-20 mA) och justerar luften till donet tills ventilen står i exakt rätt läge.
  • Moderna Kommunikationsprotokoll: Utöver den analoga 4-20 mA-signalen kan vi leverera lösningar med digitala protokoll som HART, Foundation Fieldbus, Profibus och Modbus, vilket möjliggör avancerad fjärrdiagnostik och konfiguration.
  • Montagestandarder: Vi säkerställer kompatibilitet genom att följa industristandarder som ISO 5211 för montaget mellan ventil och don, samt VDI/VDE 3845 (Namur) för anslutning av tillbehör.

Cynerg Groups Roll – Er Partner i Processen

Vårt mål är att säkerställa att ni får den bästa och mest kostnadseffektiva automationslösningen. Vi agerar som er tekniska partner och samordnare genom hela processen:

  • Behovsanalys: Vi hjälper er att definiera de tekniska och funktionella kraven för er specifika applikation.
  • Teknisk Specifikation: Vi översätter era behov till en vattentät teknisk specifikation som ligger till grund för offerten från MRC Global.
  • Projektsamordning: Vi är er primära kontaktpunkt och sköter all teknisk och kommersiell dialog med MRC Globals ingenjörsteam.
  • Kvalitetssäkring: Vi granskar den slutgiltiga dokumentationen och säkerställer att leveransen uppfyller alla svenska och projektspecifika krav innan den lämnar fabriken.

Kontakta oss på Cynerg Group AB för att specificera ert nästa automatiserade ventilpaket. Vi bygger en testad och dokumenterad lösning som är redo att installeras direkt i er anläggning.
