En Guide till CE-märkning av Tryckkärl (EN 13445)

Tryckkärl utgör hjärtat i otaliga industriella processer. De är per definition anordningar designade för att säkert innesluta trycksatta medier, vilket gör deras integritet och säkerhet helt avgörande. Inom EU är det ett lagkrav att alla tryckkärl som arbetar med ett övertryck på mer än 0,5 bar måste vara CE-märkta.

Denna märkning är inte en formalitet; den är ett juridiskt intyg på att kärlet är konstruerat, tillverkat och kontrollerat för att vara säkert. Denna guide är framtagen för att ge en djupgående förståelse för den process och de tekniska krav som ligger bakom CE-märkning av oeldade tryckkärl. Vi kommer att bryta ner den centrala standarden SS-EN 13445, förklara dess samspel med andra regelverk som ASME, och reda ut vanliga, komplexa frågor som hanteringen av amerikanska ASTM-material i ett europeiskt projekt.

Grunderna: Att Förstå Regelverkets Hierarki

För att förstå kraven måste man se hierarkin av regler:

EU-Direktivet (PED 2014/68/EU): Detta är den övergripande EU-lagen, beslutad av Europaparlamentet. Direktivet sätter de grundläggande säkerhetsmålen (kallade Väsentliga Säkerhetskrav, ESRs) som all trycksatt utrustning måste uppfylla för att få säljas fritt inom EU. Det säger VAD som måste uppnås. PED Bilaga 1: De Grundläggande Säkerhetskraven (ESR)
Svensk Föreskrift AFS 2023:5 ”Produkter – tryckbärande anordningar”: För att ett EU-direktiv ska gälla i Sverige måste det införas i svensk lag. PED har införts genom Arbetsmiljöverkets föreskrift AFS 2023:5 (Tryckbärande anordningar). Det är denna AFS som är den juridiskt tvingande lagen i Sverige.
Harmoniserad Standard (SS-EN 13445): Att läsa lagen (AFS 2016:1) ger inga detaljerade tekniska instruktioner. Därför finns ”harmoniserade standarder”. SS-EN 13445 (Oeldade tryckkärl) är den tekniska handboken som i detalj beskriver HUR man praktiskt uppfyller lagkraven. Om man följer denna standard, uppnår man en ”presumtion om överensstämmelse” – det vill säga, man antas automatiskt uppfylla lagen. Det är alltså inte lagen i sig, men det är det vedertagna och absolut vanligaste sättet att bevisa att man följer den.

En Genomgång av SS-EN 13445 – Del för Del

Standarden är en omfattande serie dokument. För att förstå dess djup är det värdefullt att känna till de olika delarnas syfte:

Del 1: Allmänt (General)

Denna del definierar standardens omfattning, termer och symboler. Den sätter de grundläggande ramarna och förklarar hur de olika delarna hänger ihop.

Del 2: Material (Materials)

Materialvalet är fundamentalt. Denna del reglerar vilka material som får användas och hur de ska specificeras.

Harmoniserade Material (EN-material): Det enklaste är att använda material tillverkade enligt en europeisk, harmoniserad standard (t.ex. EN 10028 för tryckkärlsstål). Dessa är redan förhandsgodkända.
Icke-Harmoniserade Material och PMA-kravet: I många projekt vill man använda amerikanska material (specificerade enligt ASTM). Detta är möjligt, men kräver ett Particular Material Appraisal (PMA).
- Vad är en PMA? Ett PMA är en formell bedömning där ett Anmält Organ (tredje part) granskar ASTM-materialets egenskaper och intygar att det uppnår en säkerhetsnivå som är likvärdig med ett EN-material. Processen innefattar en detaljerad jämförelse av kemisk sammansättning, mekaniska egenskaper (även vid förhöjd temperatur), seghet (t.ex. slagseghetsprovning) och svetsbarhet. Detta är en tid- och kostnadskrävande process som måste planeras in från start. PMA för ASME & EN, PE 03-28

Del 3: Konstruktion (Design)

Denna del innehåller de tekniska reglerna för hur kärlet ska beräknas.

Designmetoder: Den vanligaste metoden är Design by Formula (DBF), där man använder färdiga formler för vanliga geometrier (cylindrar, gavlar). För mer komplexa former används Design by Analysis (DBA), vilket oftast innebär avancerade hållfasthetsberäkningar med Finita Element-metoden (FEA).
Gränssnitt mot Rörstandarder: Det är ett vanligt misstag att blanda ihop koder. EN 13445 används för själva tryckkärlet. De rörsystem som ansluter till kärlet designas enligt en rörstandard, som SS-EN 13480 eller ASME B31.3.
Specialfall som Vätgas: För fluider med särskilda risker, som vätgas, finns ännu ingen heltäckande EN-standard för kärl. Då hämtar man ofta kunskap från den amerikanska vätgasrörstandarden ASME B31.12 som ”best practice”, särskilt gällande materialval för att motverka väteförsprödning.

Del 4: Tillverkning (Fabrication)

Denna del ställer detaljerade krav på själva tillverkningsprocessen.

Formning och Toleranser: Regler för hur plåtar får bockas och pressas utan att materialet skadas, samt vilka geometriska toleranser det färdiga kärlet måste uppfylla.
Svetsning: Mycket strikta krav på att all svetsning styrs av ett kvalitetssystem, oftast certifierat enligt SS-EN ISO 3834. Detta säkerställer att man använder kvalificerade svetsare och svetsprocedurer (WPS/WPQR).
Värmebehandling (PWHT): För vissa material och godstjocklekar krävs en avspänningsglödgning (Post-Weld Heat Treatment) efter svetsning för att ta bort skadliga restspänningar och minska risken för sprödbrott.

Del 5: Besiktning, Kontroll och Provning (Inspection and Testing)

Detta är verifieringssteget. EN 13445 delar in kärl i fyra provningsgrupper (1, 2, 3, 4). Grupp 1 har högst krav på kontroll och provning, medan grupp 4 har lägst. En högre provningsomfattning (lägre siffra) tillåter att man utnyttjar materialet mer effektivt (tunnare gods).

Oförstörande Provning (OFP/NDT): Omfattningen av t.ex. radiografering (röntgen) eller ultraljud styrs av provningsgruppen. Inköp av Oförstörande Provning (OFP/NDT)
Tryckprovning: Det färdiga kärlet genomgår ett hållfasthetsprov, oftast ett hydrostatiskt prov med vatten.

Del 6, 7 och 8: Specialmaterial och Metoder

För att vara heltäckande innehåller standarden även delar för mer ovanliga fall:

Del 6: Krav för Tryckkärl i Gjutjärn med Nodulär Grafit: Denna del innehåller specialregler för segjärn, ett material med andra egenskaper än stål.
Del 7: Utvärdering genom Försöksmetoder (Design by Experiment): En alternativ väg för helt nya eller mycket komplexa konstruktioner där beräkningar inte räcker till. Man bygger och provar då en prototyp fysiskt för att verifiera designen.
Del 8: Kompletterande Krav för Tryckkärl av Aluminium: Specialregler för aluminium och dess legeringar, som har andra hållfasthets- och svetsegenskaper än stål.

Dokumentation: Beviset på Säkerhet och Efterlevnad

Ett CE-märkt tryckkärl är ingenting utan sin dokumentation. Det är det juridiska beviset på att alla krav har uppfyllts.

Den Tekniska Akten: Tillverkaren måste sammanställa en komplett teknisk akt med alla underlag: beräkningar, ritningar, PMA, materialcertifikat, svetsdokumentation, OFP-rapporter och provningsprotokoll.
EU-försäkran om Överensstämmelse: Det slutgiltiga dokumentet där tillverkaren formellt intygar att kärlet uppfyller kraven i PED.
Underlag för Livslängdsjournal (AFS): En kritisk del av leveransen är att överlämna all nödvändig teknisk information till anläggningsägaren, så att denne kan upprätta och underhålla den obligatoriska livslängdsjournalen enligt Arbetsmiljöverkets föreskrifter.

Sammanfattning och Cynerg Groups Roll

Att specificera och köpa in ett CE-märkt tryckkärl är en process som kräver djup teknisk och regulatorisk kunskap. Särskilt utmanande blir det när man behöver navigera gränssnittet mellan europeiska och amerikanska standarder och material.

Cynerg Group fungerar som er oberoende tekniska partner för att:

Tolka och specificera krav: Vi hjälper er att ställa rätt krav i ert förfrågningsunderlag enligt PED och EN 13445.
Hantera materialfrågor: Vi kan guida er genom processen för ett PMA om ni behöver använda ASTM-material.
Granska tekniska lösningar: Vi kan hjälpa till vid granskning av konstruktionsritningar och tillverkningsdokumentation.
Säkerställa kvalitet: Vi kan hjälpa till att upprätta och följa upp Kontroll- och Provningsplaner (ITP) för att verifiera att kvaliteten uppfylls i varje steg.

Vi säkerställer att ni får ett tryckkärl som inte bara är tekniskt ändamålsenligt, utan också helt i enlighet med europeisk lagstiftning.

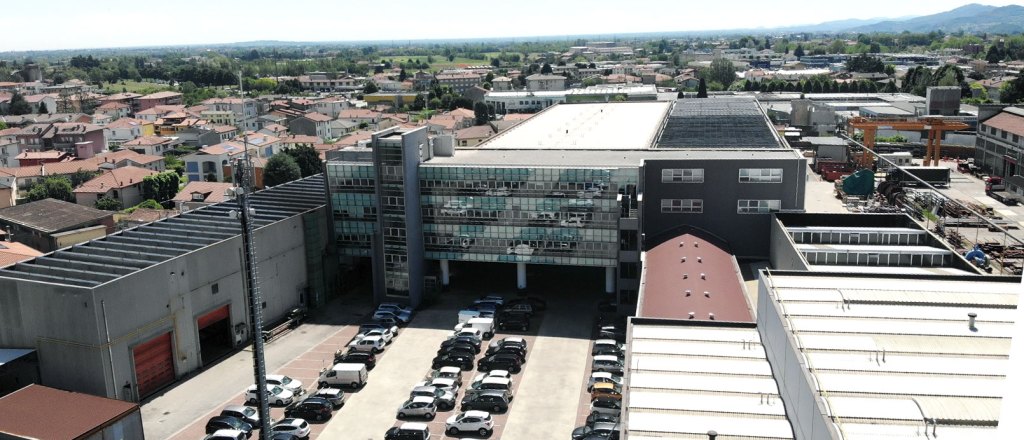

CynerG Group kan även hjälpa Er med att offerera tryckkärl av många olika slag. Vi är representant för Dettin S.p.A. i Italien för tryckbärande utrustning i Sverige, Norge och Finland. Fråga oss gärna! Dettin Vår partner
