Guide till Finnade Rör
Så optimerar du värmeöverföring med rätt finnade rör
I hjärtat av nästan all processindustri finns behovet av effektiv värmeöverföring. Finnade rör (även såkallade Finned Tubes) är en kritisk komponent designad för att maximera denna process. Genom att öka den värmeöverförande ytan möjliggör de en mer kompakt, effektiv och ekonomisk design av värmeväxlare, pannor och kylare.
Men att välja rätt typ av finnat rör är en teknisk utmaning. Det kräver en djup förståelse för olika tillverkningstekniker, materialkombinationer och de regulatoriska krav som styr er anläggning. Denna guide är framtagen för att ge er den kunskap som krävs för att specificera och beställa rätt lösning för just er applikation.
1. Grundläggande Principer: Varför Finnade Rör?
Principen för ett finnat rör är att öka den yttre ytan på ett rör för att kompensera för ett lägre värmeövergångstal på utsidan jämfört med insidan. Detta är vanligt i applikationer där en vätska (högt värmeövergångstal) inuti röret ska värma eller kylas av en gas, som luft (lågt värmeövergångstal). Den utökade ytan maximerar effektiviteten och minimerar den totala storleken på värmeväxlaren.
2. Olika Typer av Finnade Rör och Deras Egenskaper
Valet av finnade rör är avgörande och beror på faktorer som temperatur, tryck, korrosivitet, vibrationsnivåer och önskad livslängd. Här är de vanligaste typerna vi kan leverera:

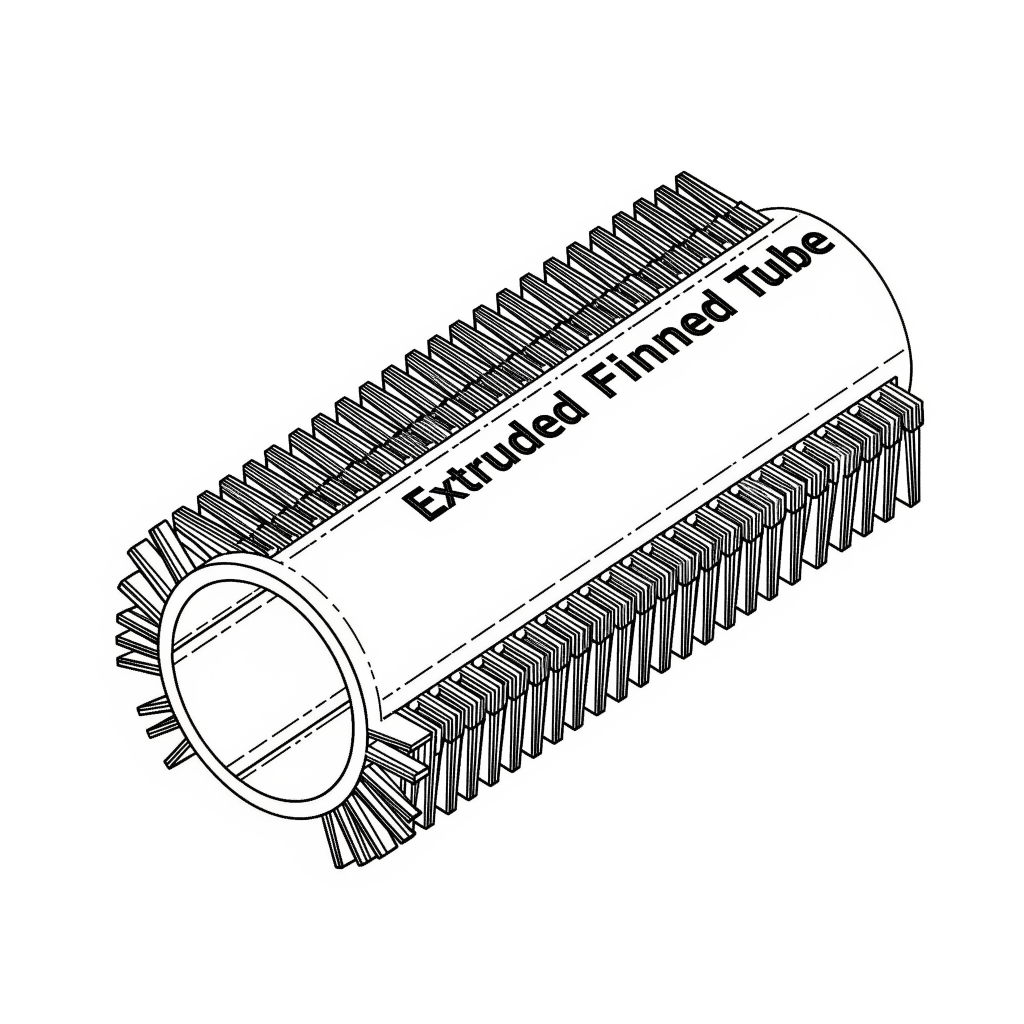

- Rör med Extruderade Finnor
- Tillverkningsmetod: Ett basrör av stål eller rostfritt stål förses med en tjock ytterhylsa av ett mer formbart material, vanligtvis aluminium. Denna hylsa deformeras sedan plastiskt genom en rullningsprocess som skapar de spiralformade fenorna. Resultatet är en integrerad, homogen konstruktion där fenmaterialet bildar ett komplett skyddande lager över basröret.
- Egenskaper & Fördelar: Extremt hög mekanisk styrka och enastående korrosionsskydd för basröret. Den goda metall-till-metall-kontakten garanterar utmärkt värmeöverföring. Klarar medelhöga till höga temperaturer (upp till ca 300°C) och är mycket robusta mot mekanisk påverkan.
- Typiska Applikationer: Luftkylda värmeväxlare, processkylare, offshore-applikationer och miljöer där maximal livslängd och lågt underhåll prioriteras.
- Rör med Inbäddade Finnor (G-typ)
- Tillverkningsmetod: En helixformad skåra svarvas in i basrörets yttre diameter. En metallremsa (oftast aluminium eller koppar) med en specifik profil lindas in i denna skåra. Därefter pressas basrörets material mekaniskt tillbaka över fenans fot, vilket ”låser” fenan på plats.
- Egenskaper & Fördelar: Ger en mycket stark mekanisk bindning och god termisk kontakt, vilket skyddar mot galvanisk korrosion mellan fena och rör. Denna typ är robust och lämplig för höga temperaturer (upp till ca 420°C) och applikationer med termisk cykling.
- Typiska Applikationer: Värmeväxlare i petrokemisk industri, kraftverk och processkylare där hög prestanda vid förhöjda temperaturer är kritisk.
- Rör med L-formade Finnor (L-typ)
- Tillverkningsmetod: En metallremsa (vanligtvis aluminium eller koppar) formas till en L-profil och lindas sedan under spänning tätt runt basröret. ”Foten” på L-profilen skapar en stor kontaktyta med basröret.
- Egenskaper & Fördelar: En kostnadseffektiv lösning som ger god värmeöverföring. Lämplig för applikationer med lägre temperaturer (upp till ca 130°C). Enklare att tillverka jämfört med extruderade eller inbäddade finnor.
- Typiska Applikationer: Allmänna värmeväxlare, luftkylare och applikationer där mediet inte är aggressivt eller temperaturerna är måttliga.
- Rör med Dubbel-L-formade Finnor (LL-typ)
- Tillverkningsmetod: Liknar L-typen, men fenremsan är designad så att foten överlappar den intilliggande fenans fot. Detta skapar ett nästan heltäckande skydd för basröret.
- Egenskaper & Fördelar: Förbättrat korrosionsskydd för basröret jämfört med standard L-typ, samt något högre temperaturtålighet (upp till ca 165°C). Den överlappande konstruktionen ger bättre skydd mot atmosfärisk korrosion.
- Typiska Applikationer: Kylare i fuktiga eller lätt korrosiva miljöer, där L-typen inte räcker till men kraven inte motiverar extruderade finnor.
- Rör med ”Knurled” L-formade Finnor (KL-typ)
- Tillverkningsmetod: En modifierad L-typ där fenans fot är räfflad (”knurled”) och sedan rullas hårt mot basröret. Detta skapar en förbättrad mekanisk bindning och termisk kontakt jämfört med standard L-typen.
- Egenskaper & Fördelar: Ökad mekanisk och termisk bindning, samt något högre temperaturtålighet (upp till ca 185°C) än både L- och LL-typerna. Klarar viss termisk cykling bättre.
- Typiska Applikationer: Förbättrade luftkylare och värmeväxlare där högre driftsäkerhet än L/LL-typ behövs utan att gå till G-typ eller extruderade.
- Rör med Högfrekvenssvetsade Finnor (HF Welded Fins)
- Tillverkningsmetod: En metallremsa (oftast stål eller rostfritt stål) svetsas kontinuerligt och spiralformigt på basrörets yttre yta med hjälp av högfrekvent (HF) motståndssvetsning. Denna process skapar en sann metallurgisk bindning där materialen från fena och rör smälter samman i en smal, kontrollerad zon utan tillsatsmaterial.
- Egenskaper & Fördelar: Ger den absolut starkaste och mest permanenta bindningen mellan fena och rör, vilket är avgörande för värmeöverföringseffektiviteten. Klarar extremt höga temperaturer (begränsas av basrörets material, ofta >450°C), kraftiga vibrationer och termisk chock.
- Typiska Applikationer: Avgaspannor, konvektionssektioner i ugnar, överhettare och economizers inom kraftproduktion och raffinaderier.
- Rör med Låga Integrerade Finnor (Low Finned Tubes)
- Tillverkningsmetod: Finnorna rullas direkt ut ur basrörets eget material, vilket skapar en spiralformad fena som är en homogen del av röret. Dessa finnor har en lägre profil än externfästade finnor.
- Egenskaper & Fördelar: Maximal termisk bindning eftersom fenan är integrerad i röret. Extremt robust och korrosionsbeständig (så länge basröret är det). Minskar tryckfallet på fenans sida.
- Typiska Applikationer: Inne i värmeväxlare för att öka värmeöverföringen på tubsidans yta, ofta för vätska-till-vätska-värmeväxling eller kondensation.
- Rör med Långsgående Finnor (Longitudinal Finned Tubes)
- Tillverkningsmetod: Istället för spiralformade finnor har dessa rör raka, längsgående fenor som antingen kan vara svetsade fast eller sitta i ett ytterhölje. Ofta används de med ett yttre hölje för att skapa kanaler för processmediet.
- Egenskaper & Fördelar: Fördelaktigt när vätskan eller gasen flödar parallellt med fenorna, vilket minskar tryckfallet.
- Typiska Applikationer: Dubbelrörsvärmeväxlare, tankvärmare och vissa typer av ugnar där processmediet strömmar längs rörets längd.
3. Material och Tekniska Specifikationer
För optimal prestanda och livslängd är valet av material för både basrör och finnor kritiskt. Vi levererar rör i en mängd olika kombinationer:
- Basrörsmaterial:
- Kolstål: Exempelvis ASTM A179, ASTM A192 (för sömlösa kolstålsrör för högtemperaturtjänst) eller europeiska standarder som P235GH, P265GH.
- Rostfritt Stål: Inklusive ASTM A213 (sömlösa ferritiska och austenitiska legerade stålrör för panna, överhettare och värmeväxlare) och ASTM A249 (svetsade austenitiska stålpann-, överhettar-, värmeväxlar- och kondensatorrör), med vanliga kvaliteter som 304/304L, 316/316L.
- Kopparlegeringar: Exempelvis ASTM B75 (kopparrör) och ASTM B111 (kopparlegeringar för kondensorer och värmeväxlare).
- Nickellegeringar, Duplex och Titan: För de mest aggressiva miljöerna.
- Fenmaterial:
- Aluminium: Legeringar som SB209 – B209 Aluminium Alloy 1050 eller 1060 (för extruderade, inbäddade och lindade finnor).
- Koppar: Exempelvis SB75 – B75 (för inbäddade och lindade finnor).
- Kolstål & Rostfritt Stål: Används ofta för högfrekvenssvetsade finnor för att matcha basrörets egenskaper.
- Viktiga Tekniska Parametrar:
- Längd: Rörets totala längd, samt längd på ofinnade ändar och eventuella finnfria sektioner. (För rörstöd osv.)
- Basrörsdimensioner: Ytterdiameter (OD), väggtjocklek (BWG/mm).
- Fenans dimensioner: Fenhöjd, fentjocklek och fintäthet (antal finnor per meter/tum).
- Finned Tube Diameter: Den totala ytterdiametern inklusive finnor.
- Arbetstemperatur: Avgörande för materialval och finn-typ.
- Korrosionsbeständighet: Anpassas efter processmediet.
- Mekanisk Styrka: För applikationer med vibrationer eller mekanisk stress.
4. Kvalitetssäkring, Provning & Regelverk (PED)
Att säkerställa kvaliteten är avgörande, särskilt när finnade rör ska ingå i en trycksatt anordning som omfattas av Tryckkärlsdirektivet (PED).
- Roll enligt PED (AFS 2023:5 i Sverige): Ett finnat rör är i sig självt sällan en färdig trycksatt anordning och bär därför oftast inget eget CE-märke. Istället klassas det som en komponent eller material enligt PED Artikel 4.1. Ansvaret ligger på tillverkaren av den slutgiltiga utrustningen (t.ex. värmeväxlaren) att säkerställa att komponenten uppfyller alla krav i direktivet.
- Hur säkerställs detta? Genom rigorös dokumentation och provning. Våra tillverkare arbetar enligt certifierade kvalitetssystem (ISO 9001) och levererar all nödvändig dokumentation för att ni ska kunna styrka överensstämmelse, inklusive:
- Materialcertifikat (EN 10204 3.1 eller 3.2): Full spårbarhet på både basrör och fenmaterial. För kritiska applikationer kan 3.2-certifikat krävas.
- Svetsprocedurer (WPS/WPQR): För svetsade finnor, som visar att svetsmetoden är kvalificerad och validerad.
- Rapporter från Oförstörande Provning (NDT): Vid krav kan tester som hydrostatiskt tryckprov (för att kontrollera läckage), pneumatiskt prov, virvelströmsprovning (Eddy Current Test för defekter) eller boroskopisk inspektion (för insidan av röret) utföras och dokumenteras.
- Mekanisk provning: Dragprov, hårdhetsprov.
- Dimensionskontroll: Noggrann mätning av alla kritiska dimensioner.
- Försäkran om överensstämmelse (Certificate of Conformity): Tillverkarens intyg på att produkten är tillverkad enligt gällande standarder och specifikationer.
5. Specialiserade Lösningar & Nötningsskydd
Förutom standardfinnade rör erbjuder vi även produkter för att hantera specifika utmaningar:
- Studded Tubes (Dubbade Rör): Rör med påsvetsade ”studs” eller piggar. Används i extremt heta och krävande miljöer som ugnar och pannor för att öka värmeupptagningen och skydda mot termisk chock eller nötning.
- Tubes Erosion Shields: Skyddssköldar som monteras på utsatta rörböjar i pannor och värmeväxlare för att skydda mot erosionsslitage från partiklar i gasflödet.
- Nötningsbeständiga Rör (t.ex. Keramiskt Infodrade Rör): För pneumatiska eller hydrauliska transportsystem med extremt nötande material som aska, sand eller malm. Dessa rör har en inre beklädnad av material som gjuten basalt, keramik eller speciallegeringar för att avsevärt förlänga livslängden.
Vår Kunskap – Er Trygghet Att navigera dessa tekniska alternativ och regulatoriska krav kan vara komplext. Vi på Cynerg Group fungerar som er tekniska partner genom hela processen – från att hjälpa er att definiera specifikationen till att säkerställa att den färdiga produkten levereras med rätt kvalitet och komplett dokumentation tillsammans med våra Partners och Er tredje part.
