En guide till Spolringar (Bleed Rings / Drip Rings)
I ett industriellt rörsystem är behovet av att kunna dränera, avlufta, ta prover eller ansluta instrument en ständig nödvändighet. Att installera en svetsad anslutning direkt på ett befintligt rör är dock inte alltid praktiskt eller önskvärt. För detta ändamål finns en flexibel och robust lösning: spolringen, även känd som bleed ring eller drip ring.
På Cynerg Group AB agerar vi som er tekniska partner för att designa, specificera och leverera kompletta och certifierade spolringsenheter, anpassade för er specifika applikation och processmedia.
Funktion och Användningsområden

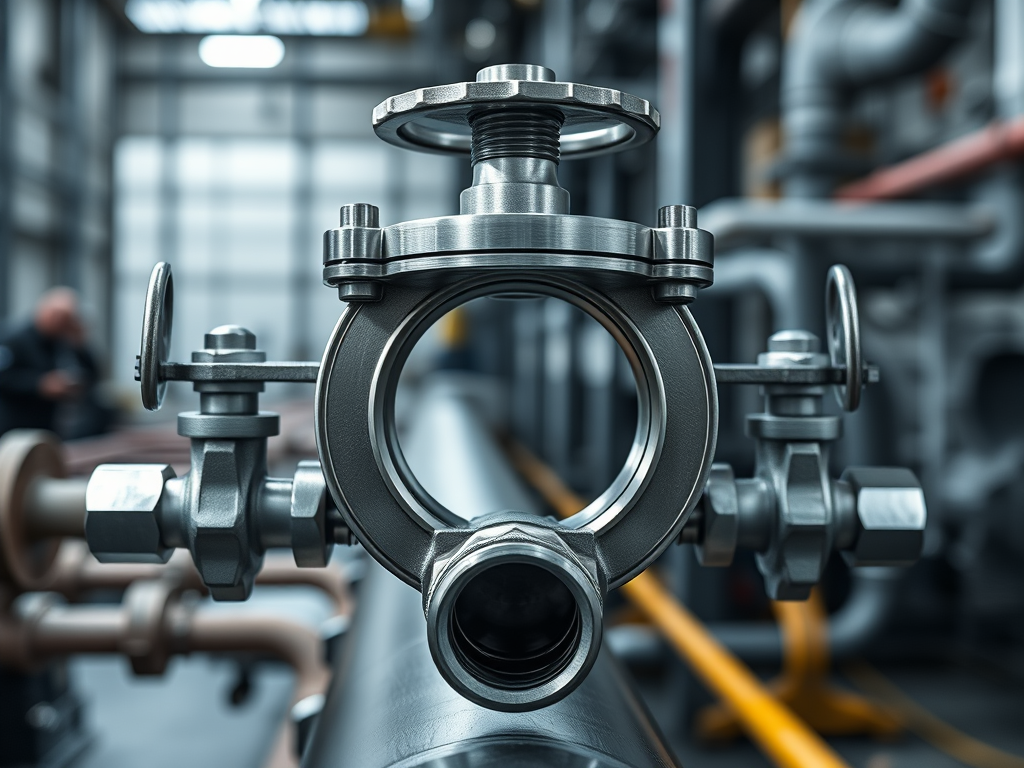

En spolring är en precisionsbearbetad metallring som installeras mellan två rörflänsar. Ringen har en eller flera radiella, gängade eller svetsade anslutningar, vilket skapar en säker accesspunkt till mediet i rörledningen.
De primära användningsområdena är:
- Dränering och Avluftning (Bleeding & Venting): För att säkert kunna tömma en rörsektion på vätska eller avlufta gas innan underhållsarbete påbörjas.
- Provtagning (Sampling): För att kunna ta ut ett representativt prov av processmediet för kvalitetsanalys.
- Instrumentanslutning: För att ansluta mätinstrument som manometrar, trycktransmittrar eller temperaturgivare.
- Injektering: För att kunna injicera kemikalier, som korrosionsinhibitorer, i processflödet.
Konstruktion och Design
- Ringens Design: Spolringen tillverkas som en solid enhet, oftast från ett smidesämne. Dess dimensioner är designade för att exakt passa in i ett standardiserat flänsförband.
- Anslutningstyper: De radiella anslutningarna kan utföras på två sätt:
- Gängad (Threaded): Vanligtvis med en invändig NPT-gänga enligt ASME B1.20.1, redo för att ansluta en gängad ventil.
- Muffsvets (Socket Weld): Med en urfräst muff enligt ASME B16.11, redo för att svetsa in en muffsvetsventil för en starkare och tätare anslutning.
Standarder och Regelverk – En Kritisk Aspekt
Det är viktigt att förstå att det inte finns en enskild, dedikerad produktstandard för spolringar på samma sätt som det finns för flänsar eller ventiler. En spolring styrs istället av ett system av samverkande standarder:
- Flänsstandarder (ASME B16.5 / EN 1092-1): Spolringens ytterdiameter, innerdiameter, bultcirkel och tätningsyta måste exakt matcha den flänsstandard som används i systemet för att garantera en korrekt och tät installation.
- Rörledningskoder (ASME B31.3 / EN 13480): Eftersom spolringen är en tryckbärande komponent, måste dess tjocklek och design vara beräknad för att säkert klara systemets fulla design-tryck och temperatur.
- Tryckkärlsdirektivet (PED 2014/68/EU): För installationer inom Europa faller spolringen under PED och måste uppfylla dess grundläggande säkerhetskrav, inklusive krav på material med full spårbarhet.
- Materialstandarder (ASTM / EN): Råmaterialet som ringen tillverkas av måste vara enligt en godkänd standard, t.ex. ASTM A182 för rostfria och legerade stålsmiden.
Vår Kunskap – En Komplett och Certifierad Enhet
En spolring är sällan bara en lös ring. För att vara en funktionell och säker komponent krävs en komplett, monterad och testad enhet. Det var precis detta vi levererade i ett projekt till en kund som behövde en spolring i Monel 400.
Vår process säkerställer en komplett lösning:
- Rätt Ring: Vi specificerar och levererar en spolring i rätt material (t.ex. Monel 400), med en korrekt beräknad tjocklek och dimensioner enligt er rörklass.
- Rätt Ventil: Vi väljer ut en högkvalitativa ventiler från vår partner MRC Global, med rätt material och anslutning för att passa spolringen.
- Kvalitetssäkrad Svetsning: För muffsvetsanslutningar utförs svetsarbetet av våra certifierade partners (som Dettin S.p.A.), i enlighet med kvalificerade svetsprocedurer (WPS) och ISO 3834.
- Fullständig Dokumentation: Den färdiga enheten levereras komplett med full spårbarhet, inklusive materialcertifikat EN 10204-3.1 för både ring och ventil, svetsdokumentation och trycktestprotokoll – helt i enlighet med PED om det är möjligt för era interna krav att trycktesta med ventil i systemet. Annars kommer vi överens och de kan bli en så kallad Golden Weld ihop med er och er tredje part.
Genom att anlita oss får ni inte en lös komponent, utan en färdig, kvalitetssäkrad och fullt dokumenterad systemlösning.
