En Generell Guide och Checklista för Installation av Tung Processutrustning
Att ta emot, förvara och installera tung, skräddarsydd processutrustning som tryckkärl, reaktorer eller värmeväxlare är ett av de mest kritiska momenten i ett industriprojekt. Korrekt hantering i dessa faser är avgörande för att skydda er investering, säkerställa en lång livslängd och garantera personalens säkerhet.
Denna guide är framtagen av Cynerg Group AB för att fungera som en generell checklista och lathund för projekt- och montageledare. Den belyser de viktigaste kontrollpunkterna från det att utrustningen anländer till anläggningen, till dess att den är redo för idrifttagning.
1. Mottagning och Transport på Site
Allt börjar med en noggrann kontroll vid ankomst för att säkerställa att leveransen är korrekt och oskadad.
- Kontroll av Följesedel: Stämmer informationen på godset (TAG-nummer, projektnummer) överens med följesedeln och er beställning?
- Kontroll av Transportskydd: En transport från Dettin i Italien till Norden kan ta upp till två veckor och utsättas för regn, snö och vägsalt. Kontrollera att det specificerade transportskyddet (t.ex. kraftig presenning eller heltäckande krympplast) är intakt och har skyddat utrustningen effektivt under hela resan.

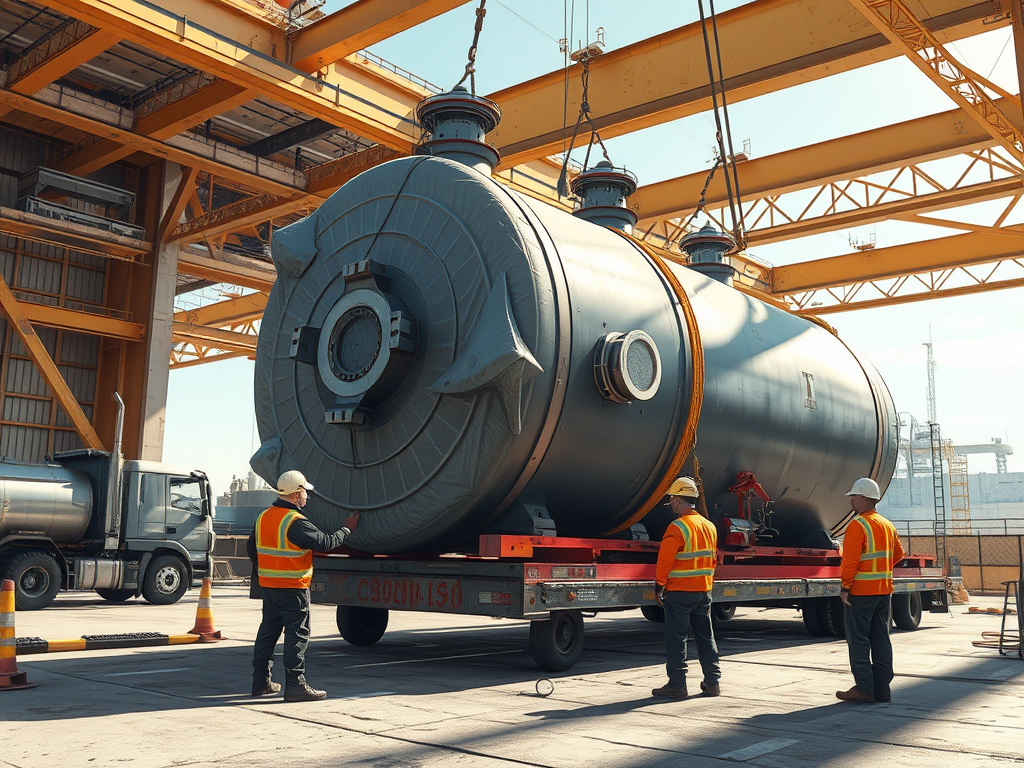

- Visuell Transportinspektion: Inspektera utrustningen noggrant för eventuella skador som kan ha uppstått under transporten. Kontrollera emballage och skydd. Dokumentera allt med foton innan ni skriver på fraktsedeln.
- Lyftplan och Utrustning: Finns en godkänd lyftplan för lossningen? Är rätt kran och lyftutrustning på plats?
- Verifiering av Lyftpunkter och Vikt: Vår partner Dettin säkerställer säkra lyft genom att:
- Tydligt märka ut alla designade lyftpunkter/lyftöglor.
- Fästa en tydlig skylt/bricka på utrustningen som anger dess totala vikt.
- Om utrustningen har en ojämn viktfördelning (t.ex. är övertung i ena änden), ska tyngdpunkten (Center of Gravity) vara tydligt utmärkt för att undvika farliga och instabila lyft. Kontrollera att denna information finns och används i lyftplanen.
2. Förvaring och Skydd Innan Montage
Felaktig förvaring kan leda till korrosion och skador.
- Uppställningsplats: Är den avsedda förvaringsplatsen förberedd? Underlaget ska vara plant, stabilt och ha tillräcklig bärighet.
- Behåll Transportskyddet: Låt Dettins robusta transportskydd sitta kvar på utrustningen så länge som möjligt för att ge ett fortsatt skydd mot väder och nedsmutsning på er anläggning.
- Materialskydd: Utrustning i rostfritt stål eller speciallegeringar ska aldrig placeras direkt på marken eller på behandlat trä (impregnrerat, slipers). Använd rena pallar, gummi eller plast som mellanlägg.
- Skydd av Anslutningar: Kontrollera att alla flänsytor och svetsändar är skyddade med sina transportskydd.
3. Förberedelser för Montage
Innan själva montaget påbörjas måste alla förutsättningar vara på plats.
- Granskning av Slutdokumentation: Har ni mottagit och granskat den tekniska slutdokumentationen (”Manufacturing Data Book”)?
- Arbetsberedning: Har en detaljerad arbetsberedning och riskanalys för själva montaget genomförts?
- Kontroll av Fundament: Är fundamentet där utrustningen ska placeras färdigställt och avstämt mot ritning?
- Rengöring och Inspektion: Innan utrustningen lyfts på plats, utför en sista noggrann visuell inspektion. Rengör anliggningsytor och flänsar.
4. Montage och Installation
Detta är det kritiska momentet där utrustningen blir en del av anläggningen.
- Lyft och Positionering: Utförs lyftet enligt den godkända lyftplanen, med användning av de av Dettin utmärkta lyftpunkterna?
- Uppriktning: Utförs en noggrann uppriktning mot anslutande rörsystem enligt gällande toleranser?
- Anslutning av Rörsystem: Säkerställs det att anslutande rör passar perfekt mot utrustningens stutsar utan att tvingas på plats?
- Bultdragning: Utförs bultdragningen av flänsförbanden enligt en kontrollerad procedur med rätt moment och korsdragningsmönster?
5. Kontroller Innan Idrifttagning (Pre-Commissioning)
Innan medier släpps på är en sista kontrollrunda avgörande.
- Återställning: Är allt transportemballage och alla interna skydd avlägsnade?
- Intern Renhet: Har en inspektion av kärlets insida (om möjligt) genomförts?
- Tryckprovning av Systemet: Har hela det anslutna systemet, inklusive den nya utrustningen, genomgått en godkänd tryckprovning?
