Vridspjällsventiler

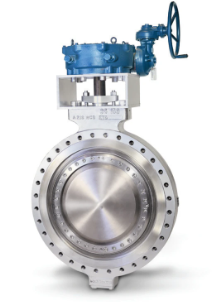

En Guide till Vridspjällsventiler (Butterfly Valves)

Vridspjällsventilen är en kvartsvarvsventil (90° manövrering) som är uppskattad för sin kompakta design, låga vikt och kostnadseffektivitet, särskilt i större rördimensioner. Genom vårt partnerskap med MRC Global erbjuder Cynerg Group AB ett komplett sortiment av vridspjällsventiler, från enklare modeller för allmänna applikationer till högpresterande ventiler för de mest krävande processerna.

Denna guide är framtagen för att ge er som inköpare eller ingenjör en djupare förståelse för de olika typerna av vridspjällsventiler, de standarder som styr deras design, och de viktiga faktorer som måste beaktas för att göra ett korrekt och hållbart val.

Funktion och Användningsområden

  • Funktion: Ventilen reglerar flödet med hjälp av en skiva (ett spjäll) som roterar i flödets väg. I öppet läge är skivan parallell med flödet för att ge minimalt motstånd, och i stängt läge är den vinkelrät för att blockera passagen. Vridspjällsventiler kan användas för både on/off-service och reglering.
  • Service och Applikationer: Tack vare sin mångsidighet används vridspjällsventiler i en mängd olika industrisegment:
    • Kemi och Raffinaderier: För processvätskor och kemikalier.
    • Pappers- & Massaindustrin: Hantering av vatten och kemikalier.
    • Energiproduktion: I kylvattensystem och andra hjälpsystem.
    • Vatten och Avlopp (Utilities): En av de vanligaste ventiltyperna i denna sektor.
    • LNG & Kryogena applikationer: Specialdesignade ventiler för extremt låga temperaturer.

Konstruktionstyper och Designval

Valet av konstruktionstyp är avgörande för ventilens täthet, livslängd och lämplighet för en specifik process.

  • Centrisk / Mjuktätande (Centric / Resilient Seated):
    • Beskrivning: Den enklaste designen där spindeln är centrerad i ventilhuset och spjället tätar mot ett mjukt säte (liner) av gummi eller polymer (t.ex. EPDM, NBR).
    • Användning: Idealiska för applikationer med lägre tryck och temperaturer, såsom vatten, luft och andra mindre aggressiva medier. Ger en bubbeltät avstängning.
  • Högpresterande / Dubbel-Excentrisk (High Performance / Double Offset):
    • Beskrivning: Denna design har två ”offset” (förskjutningar). 1: Spindeln är placerad bakom spjällets tätningsyta. 2: Spindeln är förskjuten i sidled från rörets centrumlinje. Detta gör att spjället lyfts ur sätet direkt vid öppning, vilket minimerar friktion och slitage.
    • Användning: För högre tryck och temperaturer än centriska ventiler. Kan fås med både mjukt och metalliskt säte för att klara mer krävande medier.
  • Trippel-Excentrisk (Triple Offset):
    • Beskrivning: Utöver de två förskjutningarna har denna design även en tredje: sätets och spjällets tätningsytor är bearbetade i en konisk vinkel. Resultatet är en helt friktionsfri rörelse och en metall-mot-metall-tätning som är helt bubbeltät.
    • Användning: Den mest avancerade typen, avsedd för kritiska applikationer med mycket höga tryck och temperaturer, ånga, och där absolut noll-läckage krävs.

Standarder och Certifieringar

För att garantera säkerhet och funktion tillverkas vridspjällsventiler enligt ett flertal internationella standarder.

  • Ventiltillverkningsstandarder:
    • API 609: Huvudstandarden för vridspjällsventiler, som täcker design, material, och testning.
    • ASME B16.34: Täcker ventiler med flänsanslutning och specificerar tryck- och temperaturklasser.
  • Brandsäkerhet (Fire Safe):
    • API 607 / ISO 10497: Standarder som verifierar att en ventil bibehåller en acceptabel täthet även efter att ha utsatts för en brand.
  • Produktcertifieringar:
    • PED 2014/68/EU (Tryckkärlsdirektivet): Ett lagkrav för ventiler som säljs inom EU.
    • ATEX 2014/34/EU: Ett krav för utrustning som ska användas i explosiva atmosfärer.
  • Utsläppsstandarder (Fugitive Emissions):
    • ISO 15848-1 / TA-Luft: Strikta standarder som testar och klassificerar en ventils täthet mot atmosfären för att förhindra läckage av farliga eller miljöskadliga medier.

Materialkvaliteter och Tryckklasser

Vi kan leverera vridspjällsventiler för att passa alla processer och budgetar.

  • Vanliga Material:
    • Huvudmaterial: Kolstål, Rostfritt Stål, Gjutjärn, Segjärn, Speciallegeringar.
    • Sätesmaterial: Ett brett urval av elastomerer (EPDM, NBR etc.), plaster (PTFE) och metaller (Rostfritt stål med Stellite).
  • Tryckklasser:
    • ASME Class: 150#, 300#, 600#, 900#.
    • EN PN: PN10, PN16, PN25, PN40, PN100, PN150.

Kontakta oss på CynerG Group AB för teknisk rådgivning och för att begära en offert. Som MRC Globals partner i Sverige säkerställer vi er tekniska specifikation och vidarebefordrar er förfrågan för en formell offert direkt från MRC Global. Hela processen samordnas enkelt och tryggt genom oss.
