En guide till Ventiltillbehör: Optimera Styrning, Säkerhet och Övervakning
En ventil är sällan en fristående enhet. För att den ska fungera optimalt, vara säker att manövrera och ge den information som krävs för en effektiv processkontroll, behövs ofta en rad olika ventiltillbehör. Rätt tillbehör kan förvandla en standardventil till en skräddarsydd lösning, anpassad för just er anläggnings unika förutsättningar.
På Cynerg Group AB agerar vi som er tekniska partner. Vi hjälper er att specificera och leverera ett komplett och funktionellt ventilpaket, inklusive alla de tillbehör som krävs för en säker, ergonomisk och effektiv drift.
1. Manuell Manövrering och Ergonomi
För manuella ventiler som är svåra att nå eller kräver högt vridmoment finns det smarta lösningar som förenklar driften och förbättrar arbetsmiljön för er personal.

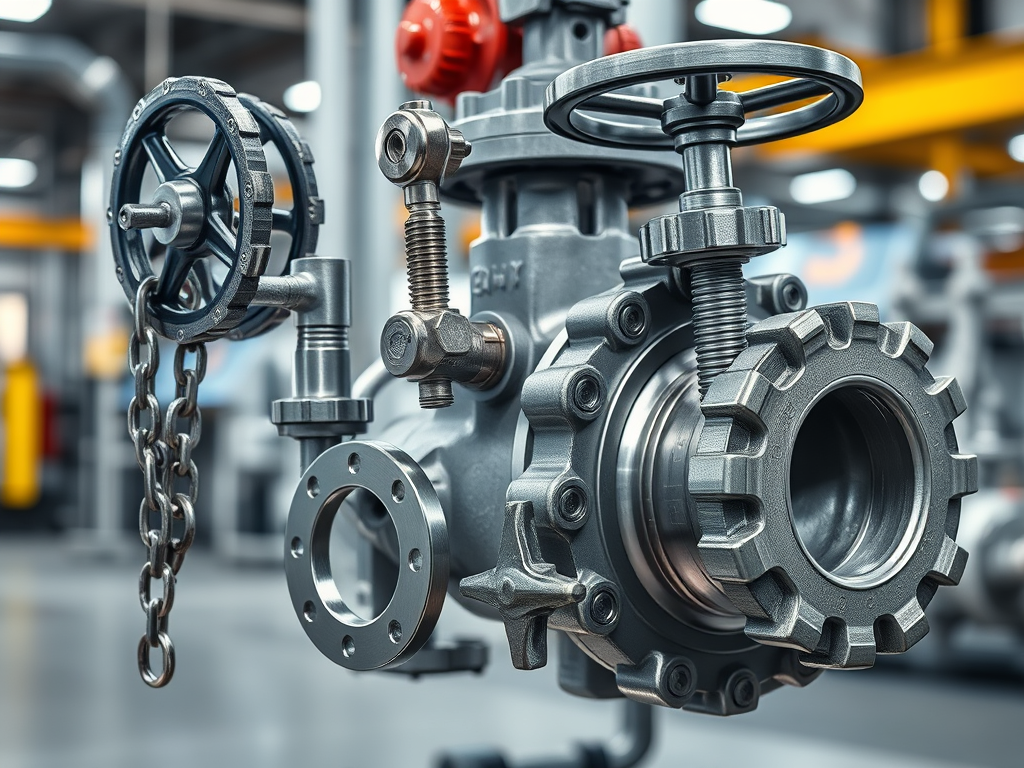

- Kättinghjul (Chain Wheels):
- Funktion: Ett kättinghjul monteras direkt på ventilens befintliga handratt. En kätting hänger ner till golv- eller plattformsnivå, vilket gör det möjligt för en operatör att säkert och enkelt manövrera en högt placerad ventil utan att behöva klättra på stegar eller byggnadsställningar.
- Användning: Perfekt för ventiler i rörbryggor, högt upp i tak eller i andra svåråtkomliga positioner.
- Spindelförlängningar (Stem Extensions):
- Funktion: En förlängningsstång som monteras mellan ventilens spindel och handratten. Detta gör det möjligt att manövrera en ventil som är placerad under mark, bakom en vägg eller inuti tjock isolering.
- Användning: Vanligt för nedgrävda avstängningsventiler (ofta med en ”T-nyckel”) och för isolerade rörsystem (kryogeniska eller hetolje-applikationer).
- ”Hammarnyckel” / Slaghandratt (Hammer Blow / Impact Handwheel):
- Funktion: En speciell handratt med en inbyggd, tung slagmekanism. Genom att slå på ratten kan operatören skapa ett mycket högt, momentant vridmoment (en stöt) för att lossa en ventil som har kärvat fast på grund av högt tryck eller långvarig stillestånd.
- Användning: Kritiska avstängningsventiler i större dimensioner som sällan manövreras men som absolut måste gå att stänga eller öppna.
- Vinkelväxlar och Fjärrmanövrering:
- Funktion: För ventiler som är placerade på ett sätt som gör det omöjligt att komma åt handratten rakt ovanifrån, kan man montera en vinkelväxel. Tillsammans med förlängningsstänger och kardanknutar kan man då ”flytta ut” manövreringen till sidan av röret, till exempel ut till kanten av en plattform för en säker och ergonomisk arbetsposition.
2. Positionsindikering och Övervakning
Att snabbt kunna se en ventils status – öppen eller stängd – är avgörande för både drift och säkerhet.
- Visuella Lägesindikatorer:
- Funktion: En enkel men robust mekanisk indikator som monteras direkt på ventilens överdel. Den visar tydligt och visuellt ventilens aktuella läge, vilket är en stor hjälp för operatörer som går ronder i anläggningen.
- Användning: Kan monteras på de flesta manuella kvartsvarvs- och flervarvsventiler.
- Gränslägesbrytare (Limit Switch Boxes):
- Funktion: För automatiserade ventiler. Detta är en låda med elektriska brytare som känner av ventilens ändlägen (helt öppen/helt stängd) och skickar en signal till styrsystemet.
- Användning: Ger operatörerna i kontrollrummet en säker bekräftelse på att ventilen har utfört den kommenderade manövern.
3. Säkerhet och Läckagekontroll
- Låsanordningar (Locking Devices):
- Funktion: En mekanisk anordning som gör det möjligt att med ett hänglås fysiskt låsa en ventil i öppet eller stängt läge.
- Användning: En fundamental del av säkerhetsarbetet vid underhåll (Lockout/Tagout). Det säkerställer att en ventil inte oavsiktligt kan manövreras när personal arbetar i systemet.
- Läckageindikatorer:
- Funktion: Även om det sällan finns en enskild produkt som heter ”läckageindikator”, finns det flera sätt att övervaka en ventils täthet:
- Övervakningsportar för ”Fugitive Emissions”: Vissa avancerade ventiler har en anslutningsport i packboxen. Genom att ansluta ett mätinstrument (”sniffer”) kan man aktivt mäta och övervaka eventuellt läckage av media till atmosfären.
- ”Telltale”-portar på DBB-ventiler: På en Double Block and Bleed-ventil fungerar avluftningsventilen (bleed) som en direkt, fysisk läckageindikator. Genom att öppna den kan man se om någon av de två huvudtätningarna läcker.
- Funktion: Även om det sällan finns en enskild produkt som heter ”läckageindikator”, finns det flera sätt att övervaka en ventils täthet:
Kontakta oss på Cynerg Group AB för att diskutera hur rätt tillbehör kan höja säkerheten, förbättra ergonomin och optimera kontrollen av ventilerna i er anläggning.
