Slangventiler

En Guide till Slangventiler (Pinch Valves)

För de absolut tuffaste applikationerna med abrasiva (slitande) och korrosiva medier, som slurry och pulver, är slangventilen ofta den enda långsiktigt hållbara lösningen. Dess unika design med en helt öppen flödesväg och en motståndskraftig gummislang gör den överlägsen i miljöer där andra ventiltyper snabbt skulle erodera eller sättas igen.

Genom vårt partnerskap med MRC Global erbjuder Cynerg Group AB ett brett sortiment av robusta slangventiler, designade för att maximera livslängden och minimera underhållet i er anläggning.

Funktion och Användningsområden

  • Funktion: En slangventil styr flödet genom att klämma ihop en flexibel slang (sleeve) inuti ventilhuset. Detta är den enda rörliga delen och den enda komponenten som kommer i kontakt med mediet. I öppet läge ger den ett helt, 100% obehindrat genomlopp, vilket eliminerar tryckfall och turbulens.
  • Service och Applikationer: De är idealiska för on/off-service men kan även användas för enklare reglering i applikationer som:
    • Gruvindustri och Mineralbearbetning: Förstahandsvalet för att hantera extremt nötande slurry med sand, sten och malm.
    • Pappers- & Massaindustrin: För pappersmassa och kemikalier.
    • Vatten- och Avloppsrening: För avloppsslam och dosering av kemikalier.
    • Bulkhantering: För transport av pulver, cement, granulat och andra torra, nötande material.

Konstruktion och Manövrering

Valet av manöverdon och avstängningsprincip är avgörande för ventilens prestanda och livslängd.

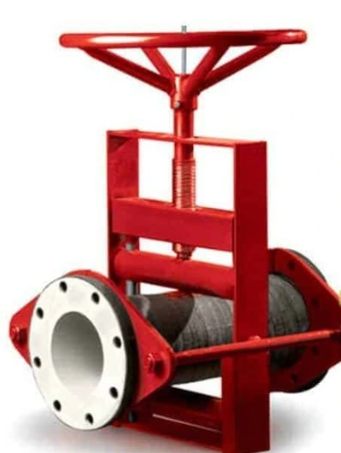

  • Mekanisk Avstängning (Handmanövrerad):
    • Funktion: Manövreras med en handratt som via en spindel pressar ihop en eller två klämbalkar mot slangen för att stänga den.
    • Fördelar: Enkel, robust och kostnadseffektiv lösning för manuell avstängning.
    • Manöverdon: Handratt.
  • Pneumatisk Avstängning (Luftstyrd):
    • Funktion: Tryckluft leds in i utrymmet mellan ventilhuset och gummislangen. Luften skapar ett jämnt tryck som klämmer ihop slangen från alla håll, vilket ger en centrerad och skonsam stängning.
    • Fördelar: Mycket snabb manövrering, ger längre livslängd på slangen tack vare den jämna stängningsrörelsen, enkel att automatisera.
    • Manöverdon: Kräver endast en 3/2-vägs magnetventil för att styra tryckluften. Kan utrustas med gränslägesbrytare för positionsindikering.

Slangkvaliteter – Hjärtat i Ventilen

Valet av gummikvalitet i slangen är den absolut viktigaste parametern för en slangventil. Materialet måste väljas utifrån en kombination av nötningsresistens och kemisk kompatibilitet.

  • Naturgummi (NR):
    • Egenskaper: Överlägset bäst slitstyrka mot abrasiv slurry. Mycket hög elasticitet och rivhållfasthet.
    • Användning: Det självklara valet för gruvindustrin och hantering av sand, grus och malm.
  • EPDM:
    • Egenskaper: Bra allround-gummi med god resistens mot ett brett spektrum av kemikalier, syror och baser. Utmärkt väder- och ozonbeständighet.
    • Användning: Vatten, avlopp och många kemiska processer där nötningen är måttlig.
  • Nitril (NBR):
    • Egenskaper: God resistens mot oljor, fetter och kolväten. Bra slitstyrka.
    • Användning: Applikationer inom olje- och gasindustrin eller processer med oljebaserade medier.
  • Hypalon® (CSM):
    • Egenskaper: Utmärkt resistens mot starka syror och oxiderande medier. Mycket god väderbeständighet.
    • Användning: Krävande kemiska applikationer.
  • Viton® (FKM):
    • Egenskaper: Mycket hög kemisk resistens och klarar högre temperaturer än de flesta andra gummikvaliteter.
    • Användning: Aggressiva kemikalier och applikationer med förhöjd temperatur.

Tryckklasser och Standarder

  • Tryckklasser: Slangventiler är generellt avsedda för låga tryck, då slangens hållfasthet är den begränsande faktorn.
    • EN PN: Vanligtvis PN10, men finns i utföranden upp till PN16 och i vissa specialfall högre.
    • ASME Class: Motsvarar oftast Class 150.
  • Standarder:
    • Ventildesign: Styrs ofta av tillverkarspecifika standarder, men måste uppfylla kraven i PED 2014/68/EU för tryckbärande anordningar.
    • Anslutningar: Flänsarna tillverkas enligt EN 1092-1 eller ASME B16.5.
    • Säkerhet: Kan levereras med ATEX 2014/34/EU-godkännande för användning i miljöer med explosivt damm.

Kontakta oss på CynerG Group AB för teknisk rådgivning och för att begära en offert. Som MRC Globals partner i Sverige säkerställer vi er tekniska specifikation och vidarebefordrar er förfrågan för en formell offert direkt från MRC Global. Hela processen samordnas enkelt och tryggt genom oss.
