En guide till Elektriska Processvärmare
I många industriella processer är precis och tillförlitlig uppvärmning av vätskor och gaser en kritisk funktion. Elektriska processvärmare, särskilt doppvärmare med flänsanslutning, erbjuder en ren, effektiv och mycket exakt metod för att uppnå och bibehålla specifika processtemperaturer.
Genom vårt partnerskap med Dettin S.p.A. och andra ledande tillverkare kan Cynerg Group AB leverera robusta och skräddarsydda elektriska värmare, designade och tillverkade enligt de högsta europeiska och internationella standarderna för säkerhet och tillförlitlighet.
Funktion och Användningsområden

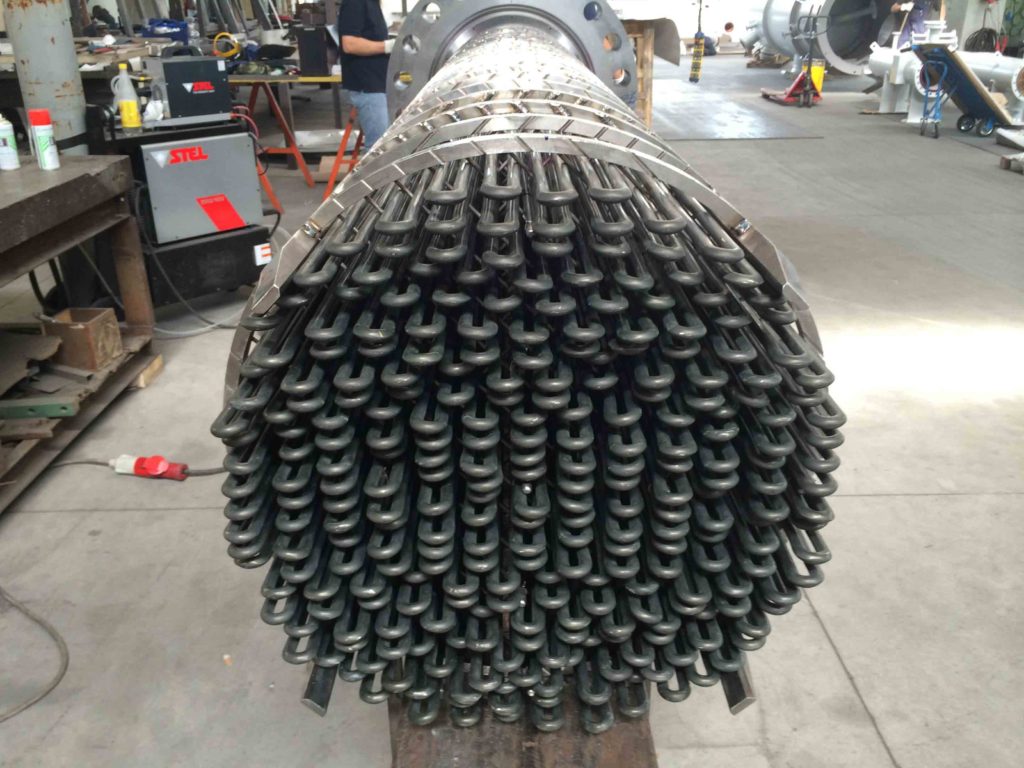

- Funktion: En flänsad doppvärmare består av ett knippe med rörformade värmeelement som är fastsvetsade eller inlödda i en standardiserad rörfläns (t.ex. ASME B16.5 eller EN 1092-1). Hela enheten monteras direkt på en flänsanslutning på ett tryckkärl eller en rörledning. Värmeelementen är i direkt kontakt med mediet, vilket ger en mycket snabb och effektiv värmeöverföring med nära 100% verkningsgrad.
- Service och Applikationer: Elektriska doppvärmare är idealiska för en mängd olika applikationer:
- Uppvärmning av Gas och Olja: Inom raffinaderier och petrokemisk industri för att förvärma gaser och tjockoljor till rätt viskositet eller temperatur för en reaktion.
- Vattenuppvärmning: För att generera hetvatten i stora industriella system.
- Skydd mot Frysning: För att hålla temperaturen i tankar och cisterner över fryspunkten under kalla förhållanden.
- Allmän Processindustri: För alla applikationer där direkt och precis elektrisk uppvärmning är att föredra framför andra metoder.
Design, Säkerhet och Standarder
Att designa en elektrisk processvärmare är en komplex uppgift som involverar både tryckkärlsberäkningar och elteknik.
- Grundläggande Design: Den tryckbärande flänsen designas och tillverkas i enlighet med de ledande internationella standarderna, såsom ASME VIII Div. 1 och EN 13445, och måste uppfylla kraven i Tryckkärlsdirektivet (PED 2014/68/EU).
- Materialval: Material för både flänsen och värmeelementens mantel väljs för att vara fullt kompatibla med processmediet och för att klara de höga yttemperaturer som kan uppstå. Vanliga material är kolstål, rostfritt stål och speciallegeringar som Inconel®.
- Explosionsskydd (ATEX): I anläggningar där det finns risk för explosiv atmosfär, måste kopplingsboxen och de elektriska komponenterna vara Ex-klassade och certifierade enligt ATEX-direktivet (2014/34/EU) för att garantera en säker installation.
- Styrning och Reglering: Värmarna levereras som en komplett enhet, ofta inklusive inbyggda temperaturgivare (termoelement eller PT100) och överhettningsskydd för en säker och precis styrning av effekten.
Vår Kunskap – En Komplett och Säker Lösning
Vi på Cynerg Group AB, tillsammans med våra partners, säkerställer att varje elektrisk värmare är korrekt dimensionerad för er specifika process. Vi granskar design, beräknar erforderlig effekt och yteffekt (W/cm²) för att undvika överhettning av mediet, och verifierar att den färdiga produkten uppfyller alla relevanta standarder (PED, ATEX) och levereras med komplett teknisk dokumentation. Detta garanterar en säker, effektiv och fullt integrerbar lösning för er anläggning.
Kontakta oss för att diskutera era behov av processvärmning.
