En guide till Perforerad Plåt och Nät för Filtrering

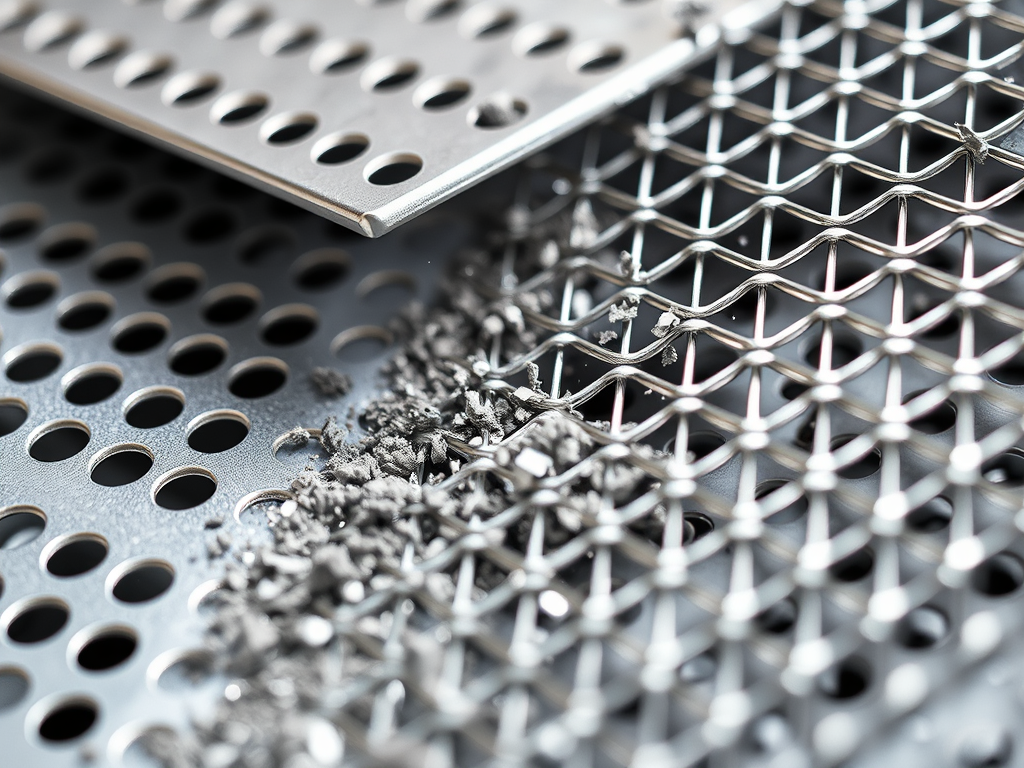

I varje rörsystem, särskilt vid nyinstallation eller efter underhåll, finns en risk för att oönskade partiklar som svetselektroder, metallspån, rost eller till och med kvarglömda verktyg följer med flödet. Dessa partiklar kan orsaka katastrofala skador på känslig och kostsam utrustning som pumpar, reglerventiler och mätinstrument. För att förhindra detta används perforerad plåt och metallnät för att tillverka filterinsatser.
På Cynerg Group AB har vi den tekniska kunskapen att hjälpa er specificera rätt typ av filtermedia för att skydda er anläggning, oavsett om det gäller permanenta filter som Y-filter eller temporära filter för uppstart.
Användningsområden: Att Skydda Känslig Utrustning
Perforerad plåt och nät utgör filterelementet i en rad olika filtertyper:
- Permanenta Filter: Som silkorgar i Y-filter och T-filter (korgfilter), där de kontinuerligt skyddar en specifik utrustning under normal drift.
- Temporära Filter (Uppstartsfilter): Ofta kallade ”häxhattar” eller koniska filter. Dessa installeras tillfälligt mellan två flänsar under spolning (flushing) och driftsättning av en ny rörledning. Deras syfte är att fånga upp all den byggsmuts som oundvikligen finns kvar i systemet, för att skydda hela anläggningen vid den kritiska uppstartsfasen.
Viktigt om ”Häxhattar”: De kan installeras på två sätt:
- Med spetsen mot flödet: Fångar upp partiklar på utsidan av konen.
- Med spetsen med flödet: Fångar upp partiklar på insidan av konen.
Valet av installationsriktning beror på typ av smuts och hur filtret enklast kan tas bort och rengöras.
Hur Man Specificerar Perforerad Plåt
Perforerad plåt är en solid plåt där man har stansat hål i ett specifikt mönster.
- Maskstorlek: Definieras enkelt av håldiametern (t.ex. 3 mm hål).
- Öppen Area (%): Ett kritiskt mått som anger hur stor andel av den totala ytan som är öppen. En för låg öppen area kan skapa ett oacceptabelt tryckfall i systemet. Den beräknas baserat på håldiameter och hålens delning (avståndet mellan hålens centrum). Vi hjälper er att säkerställa att den öppna arean är tillräcklig för ert flöde.
Hur Man Specificerar Nät (Wire Mesh)
Metallnät är mer komplext och används för att fånga upp finare partiklar. Det kan specificeras på flera sätt:
- Mesh / Mesh-nummer: Detta är den vanligaste benämningen. Det anger antalet öppningar per linjär tum. Ett högre mesh-nummer innebär finare maskor och mindre öppningar. Exempelvis har ett nät med 100 mesh 100 öppningar per tum.
- Masköppning (Aperture): Det faktiska avståndet mellan två trådar, ofta angivet i millimeter eller mikron (µm).
- Tråddiameter: Tjockleken på själva tråden som används i nätet.
- Öppen Area (%): Precis som för perforerad plåt, anger detta hur mycket av nätets yta som är öppen.
Det är avgörande att förstå att alla dessa parametrar hänger ihop. Ett 100 mesh-nät med tjock tråd kommer att ha en mindre masköppning och lägre öppen area än ett 100 mesh-nät med tunn tråd.
Olika Typer av Nät
- Flätat/Vävt Nät (Woven Wire Mesh): Den vanligaste typen, där metalltrådar vävs samman på ett sätt som liknar textil. Det ger ett mycket exakt och enhetligt nät.
- Svetsat Nät (Welded Wire Mesh): Trådarna svetsas samman i varje korsningspunkt. Detta skapar ett mycket starkt och formstabilt nät, men är oftast för grövre filtrering.
- Sintrat Nät (Sintered Wire Mesh): Flera lager av nät pressas och värms samman (sintras) för att skapa en integrerad, mycket stark filterplatta med exakta och kontrollerade filteregenskaper. Används för mycket krävande applikationer.
Materialkvaliteter
Valet av material är avgörande för att motstå korrosion och höga temperaturer. För filtermedia i industrin är de vanligaste materialen:
- Rostfritt Stål: 1.4307 (304L) för allmänna applikationer.
- Syrafast Stål: 1.4404 (316L) är standardvalet för de flesta processmiljöer tack vare sin utmärkta korrosionsbeständighet.
- Duplex och Super Duplex: För mycket korrosiva miljöer, t.ex. med höga kloridhalter.
- Speciallegeringar: Monel®, Hastelloy® och andra nickellegeringar för de mest aggressiva kemikalierna och högsta temperaturerna.
Vår Kunskap – Rätt Filtrering för Ert System
Att välja och specificera rätt filtersort kräver en noggrann analys av er process, partikelstorlek, flödeskrav och tryckfall. Vi på Cynerg Group AB har kunskapen att hjälpa er att specificera en komplett och optimerad lösning tillsammans med våra tillverkare – från materialval och beräkning av öppen area till design av den färdiga filterinsatsen.
