En Guide till Industriflänsar: ASME & API
Flänsar är en av de mest grundläggande och kritiska komponenterna i nästan alla rörsystem. De fungerar som en koppling för att ansluta rör, ventiler, pumpar och annan utrustning, och deras främsta fördel är att de medger demontering för underhåll, inspektion eller modifiering.
Att välja rätt typ av fläns och förstå de olika standardsystemen är avgörande för ett systems säkerhet, täthet och livslängd. Denna guide ger en översikt över de vanligaste flänstyperna och de standardsystem som styr deras design och användning.

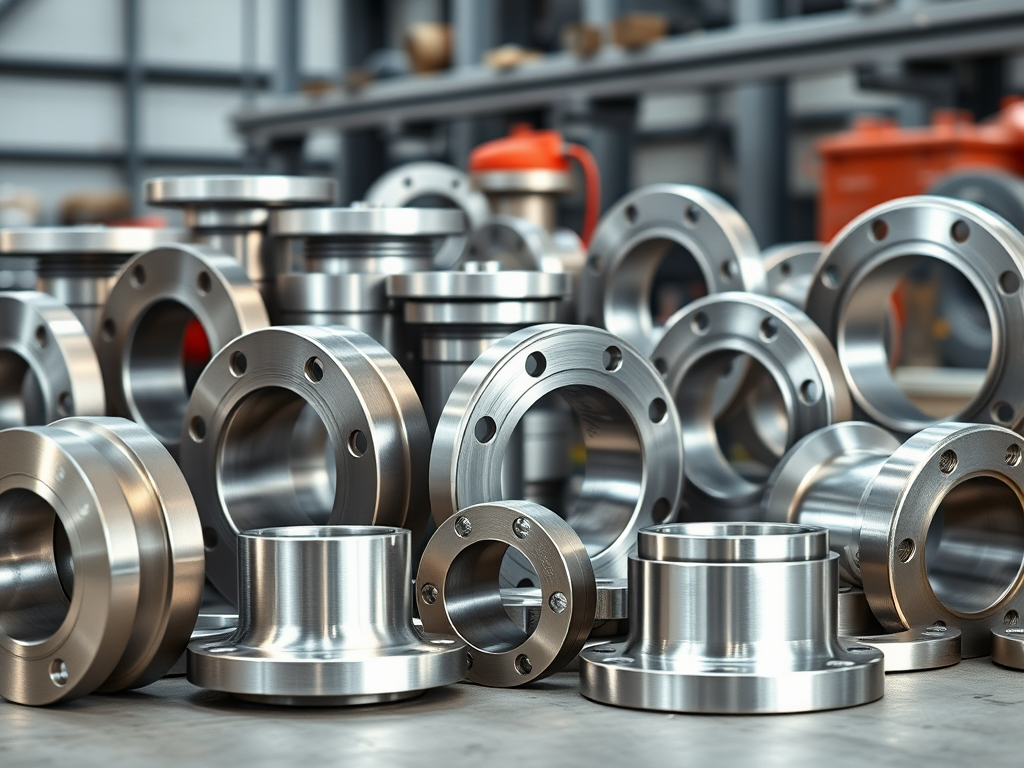

Huvudtyper av Flänsar
Varje flänstyp har en unik design anpassad för specifika applikationer, tryck och laster.
- Svetskragefläns (Welding Neck, WN): Anses vara den starkaste och mest tillförlitliga flänstypen. Den har en lång, konisk nacke som svetsas direkt mot röret, vilket ger en mjuk övergång av spänningar och gör den idealisk för höga tryck, låga/höga temperaturer och krävande applikationer.
- Plan svetsfläns / Påsvetsningsfläns (Slip-On, SO): En mer ekonomisk och enklare fläns att installera. Röret träs in i flänsen och svetsas sedan med två kälsvetsar (en på insidan och en på utsidan). Den lämpar sig för applikationer med lägre tryck och mindre kritiska förhållanden.
- Blindfläns (Blind, BL): En solid fläns som används för att stänga av eller isolera en rörledning, ett tryckkärlsutlopp eller ett ventilhus. Den tål höga tryck men utsätts för stora mekaniska spänningar.
- Muffsvetsfläns (Socket Weld, SW): Liknar en plan svetsfläns men har en invändig ”skuldra” som röret nästan vilar mot. Röret fästs med en enda kälsvets på utsidan. Används främst för mindre rördimensioner i applikationer med högt tryck men som inte är extremt krävande.
- Gängad fläns (Threaded): Har en invändig gänga som matchar röränden. Används där svetsning är opraktiskt eller inte tillåtet. Begränsad till lågtryckssystem och mindre krävande applikationer.
- Lösfläns (Lap Joint, LJ): Används tillsammans med en ”svetsring med krage/pressade krage/plan svetsring” (stub end/collar/plain welding ring). Flänsen är lös och kan roteras fritt runt svetsring med krage, vilket förenklar montaget av bulthålen. Svetsring med krage/Pressade krage/Plan svetsring svetsas mot röret och är den enda delen som kommer i kontakt med mediet. Ekonomiskt fördelaktigt när rörsystemet kräver dyra, korrosionsbeständiga material.
Typer av Tätningsytor (Gasket Faces)
Tätningsytans utformning är avgörande för att uppnå en tät anslutning med rätt packning.
- Tätningslist (Raised Face, RF): Den vanligaste typen. En liten, upphöjd yta där packningen ligger an, vilket koncentrerar trycket på packningen och skapar en starkare försegling.
- Slät tätningsyta (Flat Face, FF): Hela flänsytan är plan. Används för lägre tryckklasser och ofta mot gjutjärns- eller glasfiberförstärkta komponenter som inte tål den böjbelastning som en RF-fläns kan orsaka.
- Ring-joint-spår (Ring-Type Joint, RTJ): Har ett precisionsbearbetat spår där en solid metallpackning (ring joint) placeras. Används för mycket höga tryck och temperaturer, främst inom olja, gas och raffinaderi, där absolut täthet är ett krav.
- Utöver de standardiserade tätningsytorna definierar ASME-standarden även ”stora” (Large) versioner av Fjäder & Not samt Spont & Fals. Det är viktigt att förstå att ”Large” i detta sammanhang inte syftar på flänsens rördiameter (NPS), utan på dimensionerna på själva tätningsytan.
- Både ASME B16.5 (för flänsar upp till 24 tum) och ASME B16.47 (för flänsar från 26 tum och uppåt) specificerar måtten för både Small och Large Tongue & Groove samt Male & Female.
- Skillnaden mellan ”Small” och ”Large”
- Small Tongue & Groove / Male & Female: Detta är standardutförandet. Det har en relativt smal upphöjning (Fjäder/Spont) och ett motsvarande smalt spår (Not/Fals). Denna design koncentrerar bultlasten på en mindre packningsyta, vilket skapar en mycket hög och effektiv packningspåkänning. Det är idealiskt för robusta packningstyper, som spiral-lindade packningar, som tål hög kompression.
- Large Tongue & Groove / Male & Female: Denna variant har en betydligt bredare Fjäder och ett bredare Not.
- Funktion: Den primära funktionen med den bredare ytan är att fördela bultkraften över ett större område. Detta resulterar i en lägre specifik packningspåkänning. Det ger också ökad stabilitet för packningen, vilket kan vara en fördel på flänsar med mycket stor diameter.
- Användning: Large T&G används ofta i applikationer där mjukare packningsmaterial (t.ex. vissa typer av gummi eller PTFE) används, vilka skulle kunna skadas eller pressas ut av den höga påkänningen från en ”Small T&G”-yta. Det är också vanligt på utrustning som stora värmeväxlare och reaktorkärl där en specifik packningsdesign och kontrollerad kompression är avgörande för en säker och långsiktig tätning.
- Sammanfattningsvis är valet mellan ”Small” och ”Large” ett tekniskt designbeslut som baseras på tryck, temperatur, packningstyp och den specifika applikationens krav. Det är ytterligare ett exempel på den detaljrikedom och flexibilitet som finns inom ASME:s standardsystem för att möta industrins alla behov.
Flänsar enligt Olika Standardsystem
ASME / ASTM (Amerikanskt System) Det amerikanska systemet är dominerande globalt, särskilt inom process- och kraftindustrin.
- Standarder: ASME B16.5 täcker flänsar upp till storlek 24 tum. Större dimensioner täcks av ASME B16.47.
- Tryckklasser (Class): Tryckhållfastheten anges i ”klasser” (Class), t.ex. Class 150, 300, 600, 900, 1500, 2500. En högre klass innebär att flänsen tål ett högre tryck vid en given temperatur.
- Material: Materialen specificeras enligt ASTM-standarder (t.ex. ASTM A105 för kolstål, ASTM A182 för rostfria och legerade stål).
API (American Petroleum Institute) API-standarder är specifikt framtagna för de extremt höga tryck och krävande förhållanden som råder inom olje- och gasprospektering och produktion (upstream).
- Standarder: API 6A och API 6B är de vanligaste.
- Tryckklasser: API använder klasser som anges i PSI, t.ex. 2000, 3000, 5000, 10000, 15000.
- Viktigt: API-flänsar är generellt inte utbytbara med ASME-flänsar, även om tryckklassen verkar liknande. De har striktare krav på material och provning och ofta andra dimensioner.
Sammanfattning: Välj Rätt Fläns med Oss
Valet av fläns är en kritisk teknisk beslutsprocess som påverkar hela systemets säkerhet och prestanda. Det kräver en förståelse för applikationens tryck, temperatur, media och den tillämpliga konstruktionskoden.
