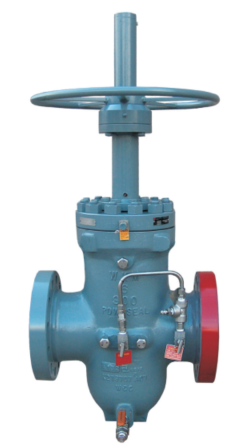

En Guide till Slab & Expanding gate valve by pass (API 6D)
För långa transportledningar (pipelines) inom olje- och gasindustrin ställs unika krav på ventilerna. De måste inte bara erbjuda en helt tät och tillförlitlig avstängning, utan också ha ett fullt, obehindrat genomlopp som möjliggör användning av inspektions- och rengöringsverktyg (”pigs”). Slab & Expanding gate valve by pass, tillverkad enligt den strikta standarden API 6D, är designad för just detta ändamål.
Genom vårt partnerskap med MRC Global erbjuder Cynerg Group AB ett komplett sortiment av API 6D-klassade slidventiler för de mest krävande pipeline-applikationerna.
Funktion och Användningsområden
- Funktion: Till skillnad från en konventionell slidventil har en API 6D-slidventil ett genomgående spjäll (en ”slab” eller skiva) med en cirkulär öppning som i öppet läge exakt matchar rörets innerdiameter. Detta skapar en helt slät och obruten flödesväg, vilket är avgörande för att kunna köra ”pigs” genom ledningen.
- Service och Applikationer: Dessa ventiler är avsedda för on/off-service i krävande pipeline-system:
- Gas- och oljetransmission: Huvudledningar för transport av naturgas, råolja och raffinerade produkter.
- Kompressor- och pumpstationer: Som huvudavstängningsventiler.
- Terminaler och lagringsanläggningar: För säker isolering av sektioner.
Konstruktionstyper och Designval
- Slab Gate (Genomgående spjäll): (Parallell slide valve)
- Beskrivning: Den enklaste och mest robusta designen, där en solid skiva med ett hål i rör sig upp och ner. Tätningen sker via fjäderbelastade sätesringar som pressas mot skivans yta.
- Användning: En mycket vanlig och pålitlig design för de flesta pipeline-applikationer.
- Expanding Gate (Expanderande spjäll):
- Beskrivning: Spjället består av två delar (en slid och ett segment) som pressas isär i stängt läge. Detta skapar en mycket stark mekanisk tätning mot båda sätena, oberoende av linjetrycket.
- Användning: För applikationer som kräver absolut positiv avstängning och där tätning vid både högt och lågt tryck är kritisk.
Standarder och Certifieringar
- Ventiltillverkningsstandarder:
- API 6D: Huvudstandarden för ”Pipeline and Piping Valves”, som specificerar rigorösa krav för design, tillverkning och provning.
- ASME B16.34: Täcker ventiler med flänsanslutning och specificerar tryck- och temperaturklasser.
- Produktcertifieringar:
- PED 2014/68/EU (Tryckkärlsdirektivet): Ett lagkrav för ventiler som säljs inom EU.
- ATEX 2014/34/EU: Ett krav för utrustning som ska användas i explosiva atmosfärer.
- Brandsäkerhet (Fire Safe):
- Ventiler kan levereras certifierade enligt API 6FA eller ISO 10497 för att garantera funktion även efter en brand.
Materialkvaliteter och Tryckklasser
- Vanliga Material:
- Huvudmaterial: Kolstål (ASTM A216 WCB/WCC) och Lågtemperatur-kolstål (ASTM A352 LCB/LCC).
- Interna delar (Trim): Olika kombinationer av rostfritt stål, Stellite och ENP-beläggning för att motstå korrosion och slitage.
- Tryckklasser:
- ASME Class: 150#, 300#, 600#, 900#, 1500#, 2500#.
- EN PN: Motsvarande tryckklasser enligt den europeiska standarden.
Kontakta oss på CynerG Group AB för teknisk rådgivning och för att begära en offert. Som MRC Globals partner i Sverige säkerställer vi er tekniska specifikation och vidarebefordrar er förfrågan för en formell offert direkt från MRC Global. Hela processen samordnas enkelt och tryggt genom oss.
