Vakuumringar för Tryckkärl: Ett Kritiskt Skydd mot Kollaps och Deformationsskador
Tryckkärl är primärt designade för att hantera invändigt övertryck, men i många industriella processer utsätts de även för ett betydande undertryck, eller vakuum. Denna situation uppstår exempelvis vid kylning efter uppvärmning, vid tömning av kärlet, eller under specifika processfaser. När ett kärl utsätts för undertryck, uppstår en kraft som försöker pressa ihop och deformera kärlet, snarare än att expandera det. Om kärlet inte är korrekt designat och förstärkt för att motstå dessa yttre tryckkrafter, kan det leda till katastrofala följder som kollaps, buckling (veckning) eller permanenta deformationer. Vakuumringar, även kända som vakuumstag eller styvhetsringar, är konstruktionsdetaljer som specifikt är utformade för att motstå dessa yttre tryckkrafter och därmed säkerställa tryckkärlets strukturella integritet och säkerhet under vakuumförhållanden. Att glömma bort eller underskatta behovet av vakuumringar är en vanlig och farlig fallgrop.

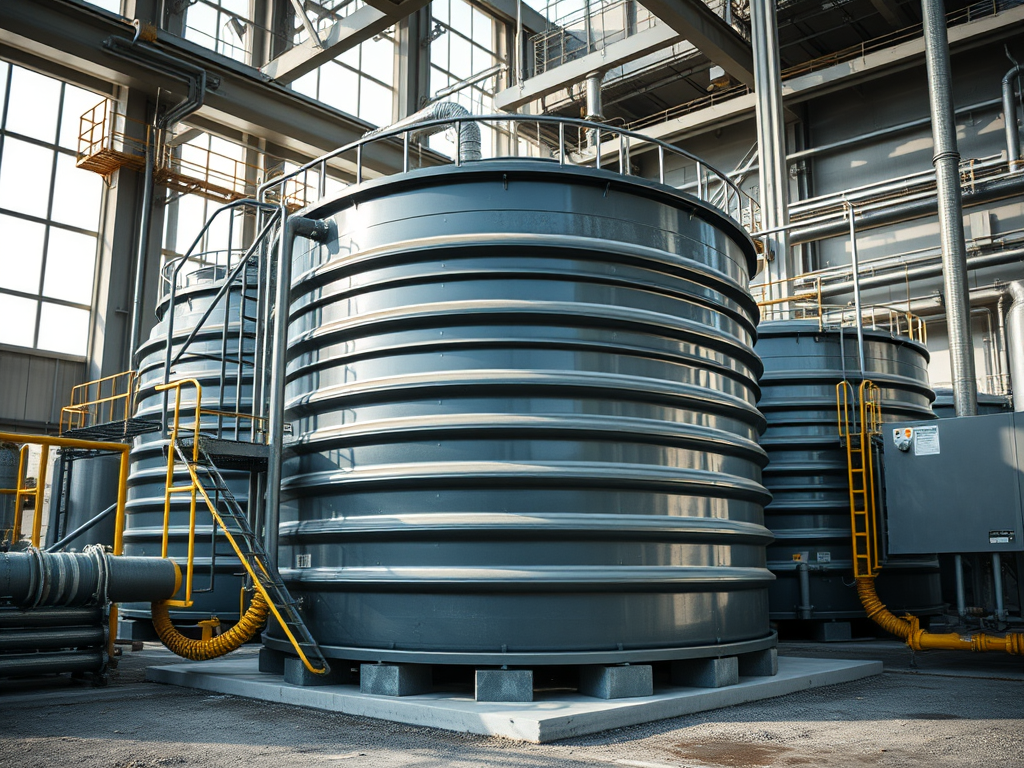

Vad är Vakuumringar och Varför är de Nödvändiga? Vakuumringar är runda förstärkningar, ofta tillverkade av balkprofiler (som L-profiler, T-profiler eller rör) som svetsas fast på kärlets yttre mantel, vanligtvis med jämna mellanrum längs kärlets höjd. Deras huvudsyfte är att öka kärlets motstånd mot yttre tryck och förhindra att cylindriska delar bucklas inåt under undetryck.
- Skydd mot Kollaps: När ett vakuum bildas inuti ett kärl, trycker det omgivande atmosfärstrycket på kärlets yttersida. Utan tillräcklig förstärkning riskerar kärlet att bucklas inåt och kollapsa, ungefär som en läskburk som trycks ihop. Vakuumringarna fungerar som ett ”skelett” som fördelar och motstår dessa krafter.
- Strukturell Integritet: Även om kärlet inte kollapsar helt, kan undertryck utan vakuumringar leda till permanenta deformationer som påverkar processfunktion, livslängd och framtida inspektioner.
- Lagkrav: Designkoder för tryckkärl, såsom ASME VIII Division 1 och EN 13445, har specifika avsnitt och beräkningsmetoder för att dimensionera kärl för yttre tryck och bestämma behovet och placeringen av vakuumringar. Detta är inte en option, utan en nödvändighet om kärlet kan utsättas för undertryck.
Fallgropar Relaterade till Vakuumringar:
1. Att Underskatta eller Glömma Vakuumdesignen Helt:
- Problemet: Den största fallgropen är att helt enkelt glömma bort att kärlet kan utsättas för undertryck. Detta kan bero på att fokus enbart ligger på det primära övertrycket eller att man inte fullt ut analyserar alla driftsfall (t.ex. vid snabb avkylning, tömning, rengöring med ånga som kondenserar).
- Konsekvenser: Ett icke-förstärkt kärl kan kollapsa vid första bästa undertryck, vilket leder till totalförlust av utrustningen, produktionsstopp, och allvarliga säkerhetsrisker för personal.
- CynerG och Dettins Lösning: Dettin hjälper er med en fullständig analys av alla tänkbara driftsfall och processcykler för att identifiera risken för undertryck. Dettins ingenjörer är experter på att beräkna och designa kärl för yttre tryck enligt internationella standarder, vilket säkerställer att vakuumringar och andra förstärkningar inkluderas om det behövs.
2. Felaktig Dimensionering och Placering av Vakuumringar:
- Problemet: Även om behovet av vakuumringar identifieras, kan felaktig dimensionering (fel profil, för tunnt gods) eller felaktig placering (för få ringar, fel avstånd) leda till att de inte klarar av att motstå de yttre tryckkrafterna.
- Konsekvenser: Partiella deformationer eller buckling mellan ringarna, vilket kan leda till strukturell skada och kräva kostsamma reparationer eller utbyte.
- CynerG och Dettins Lösning: Dettins erfarna konstruktörer använder avancerade beräkningsprogram (t.ex. PV Elite, Compress) och FEA (Finite Element Analysis) för att optimera dimensionering och placering av vakuumringar enligt de strängaste kodkraven. Dettin granskar och validerar beräkningarna för att säkerställa att de uppfyller era specifika krav och svensk lagstiftning.
3. Bristande Tillverkning och Kvalitetskontroll:
- Problemet: Svetsningen av vakuumringar är kritisk. Dåligt utförda svetsar eller felaktig passning kan skapa spänningskoncentrationer och svaga punkter som kompromissar ringens funktion. Materialfel eller otillräcklig dokumentation för ringarna är också en risk.
- Konsekvenser: Vakuumringarna fungerar inte som avsett, vilket leder till deformationer eller sprickbildning i ringarna eller manteln. Detta kan vara svårt att upptäcka utan noggrann inspektion.
- CynerG och Dettins Lösning: Dettin har certifierade svetsare och strikta kvalitetsprocesser (enligt ISO 3834-2) för tillverkning av tryckkärl. Vi säkerställer att alla vakuumringar svetsas med högsta precision och att relevant NDT (Non-Destructive Testing) utförs. CynerG kan hjälpa till och granska tillverkarens ITP (Inspection and Test Plan) och följer upp på plats med stickprov och dokumentationskontroller, inklusive materialcertifikat för ringarna.
4. Ignorera Ytterligare Regelverk vid Vakuum:
- Problemet: Utöver de primära tryckkärlskoderna kan undertryckssituationer påverka andra aspekter av anläggningssäkerheten. Till exempel kan riskbedömningar för ATEX-miljöer eller Seveso-anläggningar behöva omvärderas om en kollaps på grund av vakuum kan leda till ytterligare faror. Dessutom kan krav på vakuumbrytare eller säkerhetsventiler för att förhindra vakuum behöva inkluderas.
- Konsekvenser: Ofullständig riskbedömning för anläggningen, bristande säkerhetssystem och potentiella juridiska konsekvenser.
- CynerG och Dettins Lösning: Dettin kan hjälpa till med anläggningssäkerhet och integrerar design för vakuumförhållanden i den övergripande riskbedömningen. Vi säkerställer att lämpliga säkerhetssystem (t.ex. vakuumbrytare, säkerhetsventiler) inkluderas där det behövs, och att Dettins design av kärlet tar hänsyn till dessa aspekter.
Dettins Expertis inom Design och Tillverkning av Tryckkärl för Yttre Tryck: Dettin S.p.A. har omfattande erfarenhet av att designa och tillverka tryckkärl för både invändigt övertryck och yttre undertryck. Deras ingenjörsteam är väl förtrogna med de komplexa beräkningsmetoderna för att dimensionera vakuumringar och cylindriska mantlar enligt de ledande internationella standarderna:
- ASME VIII Division 1 (American Society of Mechanical Engineers Boiler and Pressure Vessel Code): Detta är en av världens mest erkända koder och innehåller detaljerade krav för design av tryckkärl för yttre tryck (Part UG-28, UG-29, UG-30). Dettins kärl kan certifieras med U-stämpel om så önskas, vilket bekräftar full överensstämmelse med ASME-kraven.
- EN 13445 (European Standard for Unfired Pressure Vessels): Den europeiska standarden innehåller även specifika avsnitt (t.ex. EN 13445-3, Annex B) för design av cylindriska och koniska delar under yttre tryck, inklusive dimensionering av styvhetsringar. Dettins kärl är CE-märkta enligt PED (Pressure Equipment Directive), vilket garanterar överensstämmelse med EN 13445.
- API Standards (American Petroleum Institute): För specifika applikationer inom olja & gas-industrin, såsom tankar med extern flytande tak, kan API-standarder som API 650 (Welded Tanks for Oil Storage) eller API 620 (Design and Construction of Large, Welded, Low-Pressure Storage Tanks) vara relevanta. Dessa kan också innehålla bestämmelser för att hantera yttre tryck.
- CynerG:s roll: Vi hjälper till och förmedlar att Dettins design och tillverkning inte bara möter dessa tekniska standarder, utan också är fullt kompatibla med svensk lagstiftning (t.ex. AFS 2023:5 och AFS 2023:13) för trygg drift i Sverige.
CynerG Group AB och Dettin S.p.A. – Säkerhet i Varje Tryckförhållande: Att hantera design för vakuumförhållanden kräver både noggrannhet och expertkunskap. Genom att välja CynerG Group AB och Dettin S.p.A. får ni en helhetslösning där varje aspekt av kärlets funktion under tryck, oavsett om det är över- eller undertryck, beaktas noggrant. Vi garanterar att ert tryckkärl är robust, säkert och uppfyller alla gällande normer, från den första ritningen till den slutliga installationen.
Kontakta oss på CynerG Group AB för att säkerställa att ert nästa tryckkärl är designat och tillverkat för att klara alla tryckförhållanden – inklusive undertryck.
