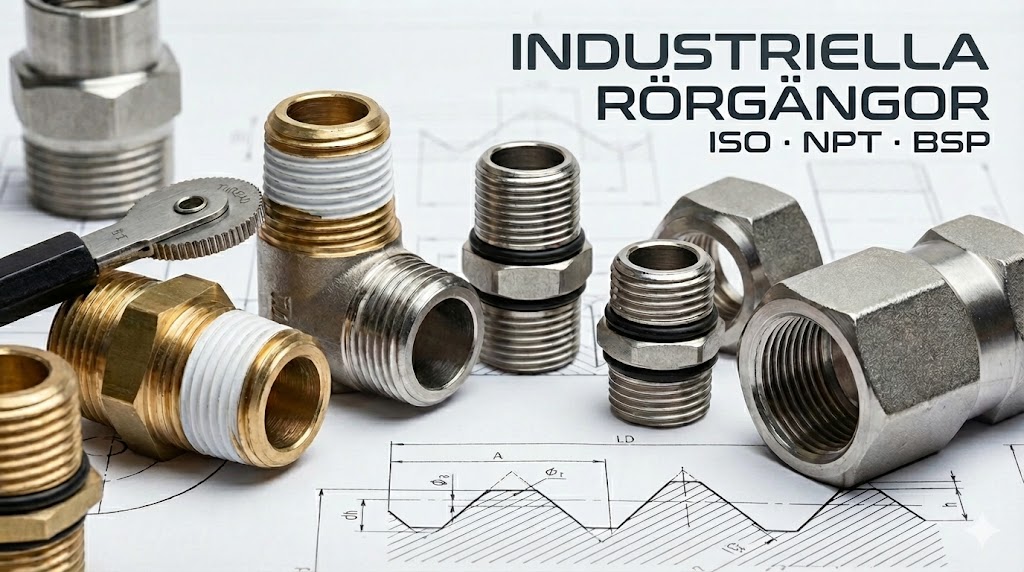

Bild som visar olika typer av industriella rörgängor och kopplingar av metall, inklusive NPT och BSP, placerade på en teknisk ritning.

En Guide till Industriella Rörgängor

I en värld av rörsystem, instrumentering och hydraulik är gängan den mest grundläggande anslutningsmetoden. Men alla gängor är inte skapade lika. Att välja fel gängkombination är inte bara ett irritationsmoment som leder till droppande läckage – det är en reell säkerhetsrisk och en av de vanligaste orsakerna till problem i industrianläggningar.

Problemet är att många globala gängstandarder (som BSP och NPT) ser snarlika ut för blotta ögat. Ofta går det till och med att skruva ihop en han- och hondel från olika standarder ett par varv. Men att ”det passar” betyder inte att förbandet är säkert eller tätt.

På CynerG Group AB agerar vi som er tekniska partner. Denna guide är framtagen för att ge er som ingenjör eller tekniker en djup förståelse för de vanligaste gängtyperna, deras historia, mekaniska funktion och varför det är så kritiskt att skilja på de som tätar i gängan och de som kräver packning.

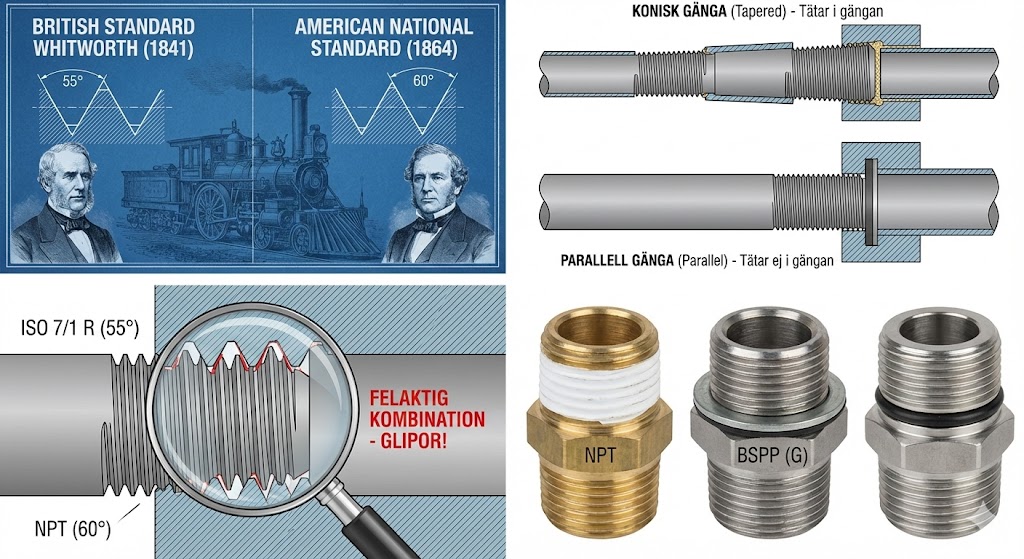

Illustration som jämför brittiska och amerikanska gängstandarder med fokus på vinklar och tätningsegenskaper. Överst visas Sir Joseph Whitworth och en representation av den brittiska standarden samt den amerikanska nationalstandarden. Under detta finns bilder som förklarar koniska och parallella gängor, samt exempel på NPT och BSPP-kopplingar.

En Historisk Djupdykning: Varför denna oreda?

För att förstå varför världen har gängsystem som nästan passar men ändå inte, måste vi backa bandet till den industriella revolutionen.

1841: Urfadern Sir Joseph Whitworth (Grundaren av BSP)

Allt började i Storbritannien när ångmaskiner krävde standardiserade rörkopplingar. Sir Joseph Whitworth föreslog 1841 världens första nationella gängstandard. Han fastställde en flankvinkel på 55° och rundade toppar och bottnar på gängorna. Detta blev British Standard Whitworth (BSW), och rörvarianten av denna (BSP – British Standard Pipe) är själva DNA:t i dagens moderna ISO-gängor (G och R).

USA går sin egen väg (Grundaren av NPT)

I USA tyckte man att Whitworths rundade gängor var för svåra att tillverka. Ingenjören William Sellers föreslog en enklare profil med raka toppar och en flankvinkel på 60°. Detta antogs som standard i USA på 1860-talet och blev NPT.

Där och då skedde den splittring som än idag gör att amerikanska och europeiska rörgängor är inkompatibla.

Centraleuropa och DIN-eran

På kontinenten spred sig Whitworths system. Under 1900-talets första hälft, särskilt genom den tyska industrins dominans, blev nationella standarder som DIN 2999 (Tyskland) och BS 21 (Storbritannien) dominerande för gängtätande rörgängor. Båda baserades dock på samma 55°-profil.

Idag: De gamla trotjänarna DIN 2999 och BS 21 har slutligen ersatts av och slagits samman till den internationella standarden ISO 7-1 (och europeiska EN 10226). Men arvet från Whitworth lever kvar i de 55 graderna.

Grundläggande Principer: Mekanik och Tätning

För att förstå rörgängor måste man först dela upp dem baserat på deras funktion. En gänga har en primär mekanisk uppgift och ibland en sekundär tätande uppgift.

Uppgift 1: Mekanisk Styrka (Alltid)

Ett gängförband är en strukturell koppling. Den måste klara av betydande krafter: trycket inuti röret som vill trycka isär kopplingen (axiell kraft) samt böjande moment från rörledningens vikt och vibrationer. För att klara detta krävs korrekt gängingrepp längs gängornas flanker. Om man blandar fel standarder (t.ex. 55° och 60°) får man bara kontakt på gängspetsarna, vilket ger ett mekaniskt svagt förband som kan brista under tryck.

Uppgift 2: Tätning (Ibland)

Här sker den stora uppdelningen. Vissa gängor är designade för att täta i sig själva; andra är det inte.

1. Koniska Gängor (Tapered Threads) – Tätar I GÄNGAN

Funktion: Gängans diameter ändras längs med gängan (den smalnar av). När en konisk hangänga skruvas in i en hongänga, kilas gängflankerna fast i varandra och deformeras kontrollerat.
Tätning: Tätningen sker direkt i gängorna genom denna mekaniska deformation. För att garantera en helt tät fog och smörja vid montaget krävs nästan alltid ett tätningsmedel (t.ex. gängtejp, lingarn/pasta eller limlåsning som Loctite).
Exempel: BSPT (ISO 7/1 R/Rc), NPT.

2. Parallella Gängor (Parallel Threads) – Tätar INTE i gängan

Funktion: Gängans diameter är konstant längs hela gängan.
Tätning: Dessa gängor är enbart en mekanisk hållare. De är inte designade för att täta i själva gängan. Tätningen skapas istället av en extern packning som kläms fast mellan två ytor (t.ex. en planpackning, O-ring eller tätningskona). Att använda gängtejp på gängan här är felaktigt.
Exempel: BSPP (ISO 228 G), Metrisk (M) gänga, överfallsmuttern på en unionskoppling.

En Genomgång av de Vanligaste Gängstandarderna

1. Brittiska/Europeiska Standardrörgängor (Whitworth, 55°)

Denna familj är dominant i Europa och baseras på den ursprungliga Whitworth-profilen med 55° gängvinkel.

BSPT (Konisk, Gängtätande): Modern Standard: ISO 7-1 (ersätter BS 21 och DIN 2999). Definierar tre typer:
- R: Konisk utvändig gänga (hane).
- Rc: Konisk invändig gänga (hona).
- Rp: Parallell invändig gänga (hona). OBS! Fallgrop: Detta är en cylindrisk gänga men med snäva toleranser designade specifikt för att täta mot en konisk R-hane.
BSPP (Parallell, Icke-gängtätande): Modern Standard: ISO 228-1. Definierar den parallella G-gängan (både utvändig och invändig). Tätar inte i gängorna. Kräver alltid extern tätning.

2. Amerikanska Standardrörgängor (NPT-familjen, 60°)

Standard i Nordamerika och vanligt inom olje- och gasindustrin globalt.

NPT (Konisk): Standard ASME B1.20.1. Tätar i gängorna genom deformation. Ett tätningsmedel är obligatoriskt för att fylla ut spiralformade läckagevägar i gängbotten.
NPTF (Dryseal): Standard ASME B1.20.3. En specialversion av NPT med skarpare toppar och bottnar som skär in i varandra och deformeras kraftigt. Skapar en tätning metall-mot-metall.

3. Metriska Gängor (M-gänga, 60°)

Standard ISO 68-1 / ISO 261. Parallella gängor som aldrig tätar i sig själva. Centrala för instrumenteringskopplingar (t.ex. klämringskopplingar) där tätningen sker via en metallisk kona/O-ring.

VARNING: NPTF-fällan – ’F’ betyder INTE Female!

Detta är ett av de absolut vanligaste och mest förrädiska missförstånden när det gäller att specificera rörgängor. Många antar logiskt att om NPT är standardgängan, så måste NPTF betyda ”NPT Female” (invändig NPT-gänga). DETTA ÄR FELAKTIGT.

F i NPTF står för Fuel (ibland kallat Dryseal). Det är en helt egen standard med en modifierad gängprofil.

Risken: Om du specificerar ”1/2 NPTF” när du egentligen bara vill ha en vanlig invändig NPT-gänga, riskerar du att få en komponent med fel gängprofil. Den kan skära om den dras ihop med en vanlig NPT-hane.

Best Practice: Hur du specificerar rätt

Undvik dyrbara missförstånd – var övertydlig.

Alternativ 1 (Etablerade förkortningar): * FNPT = Female NPT (Invändig NPT-gänga)
- MNPT = Male NPT (Utvändig NPT-gänga)
- Exempel: ”Kulventil 2-vägs, Anslutning: 1/2″ FNPT”
Alternativ 2 (Klartext): * NPT Female eller NPT Invändig
- NPT Male eller NPT Utvändig

Sammanfattning och Jämförelsetabell

Standardfamilj	Modern Standard	Vanliga Beteckningar	Gängtyp (Utv / Inv)	Vinkel	Tätning sker via:	Kommentar
Whitworth (55°)	ISO 228-1	G (t.ex. G 1/2″)	Parallell / Parallell	55°	Extern Packning	ENBART mekanisk hållare. Tätar ej i gängan.
	ISO 7-1	R (Utvändig)	Konisk (1:16)	55°	I Gängan	Kräver tätningsmedel.
	ISO 7-1	Rc (Invändig)	Konisk (1:16)	55°	I Gängan	Konisk hona för optimal tätning.
	ISO 7-1	Rp (Invändig)	Parallell	55°	I Gängan	Snäva toleranser för att täta mot konisk R-hane.
NPT (60°)	ASME B1.20.1	NPT	Konisk / Konisk	60°	I Gängan	Kräver tätningsmedel. Blanda EJ med ISO (55°).
	ASME B1.20.3	NPTF (Dryseal)	Konisk / Konisk	60°	Metall-mot-metall	Skärande gängtoppar, används ofta i bränslesystem.
Metrisk (60°)	ISO 68-1	M (t.ex. M20x1.5)	Parallell / Parallell	60°	Extern Packning	Instrumentering. Tätar aldrig i gängan.

VIKTIGT: Vanliga Fallgropar

1. Den livsfarliga blandningen: ISO vs. NPT (55° vs 60°) Det går ibland att skruva ihop en G/R-hane i en NPT-hona ett par varv. Men på grund av vinkelskillnaden har gängorna bara kontakt på de yttersta spetsarna. Förbandet blir mekaniskt mycket svagt, riskerar att brista och kommer garanterat att läcka.

2. Förväxlingen ”G-gänga” vs. ”Rp-gänga” Båda är parallella invändigt och ser likadana ut. Men en ISO 228 G-gänga har lösare toleranser och är inte tänkt att täta i gängan. En ISO 7/1 Rp-gänga har snävare toleranser för att täta mot en konisk R-hane. Att tvinga in en konisk R-hane i en G-hona ger ett osäkert förband.

Teknisk Bilaga: Dimensioner, Toleranser och Geometri

För att ge er tekniskt underlag för ritningar, måttagning och specifikationer har vi inkluderat nedanstående data. Informationen och bilderna bygger på originaldokumentation från den välrenommerade tyska gängverktygstillverkaren Hahnreiter (Wilh. Becker GmbH & Co. KG).

Förståelse av gänggeometri (ISO & ASME)

Följande symboler används globalt för att definiera gängans mått vid kontroll:

P (Stigning/Pitch): Avståndet mellan två gängtoppar.
E1 (Delnings-Ø): Diametern där gängans bredd och spaltbredd är exakt lika stora.
L1 (Handtät ingreppslängd): Längden gängan kan skruvas in för hand innan mekanisk låsning sker.
L2 (Effektiv gänglängd): Den användbara gänglängden som bidrar till tätheten.
L3 (Åtdragningsmån): Sträckan gängan dras med verktyg efter handåtdragning.

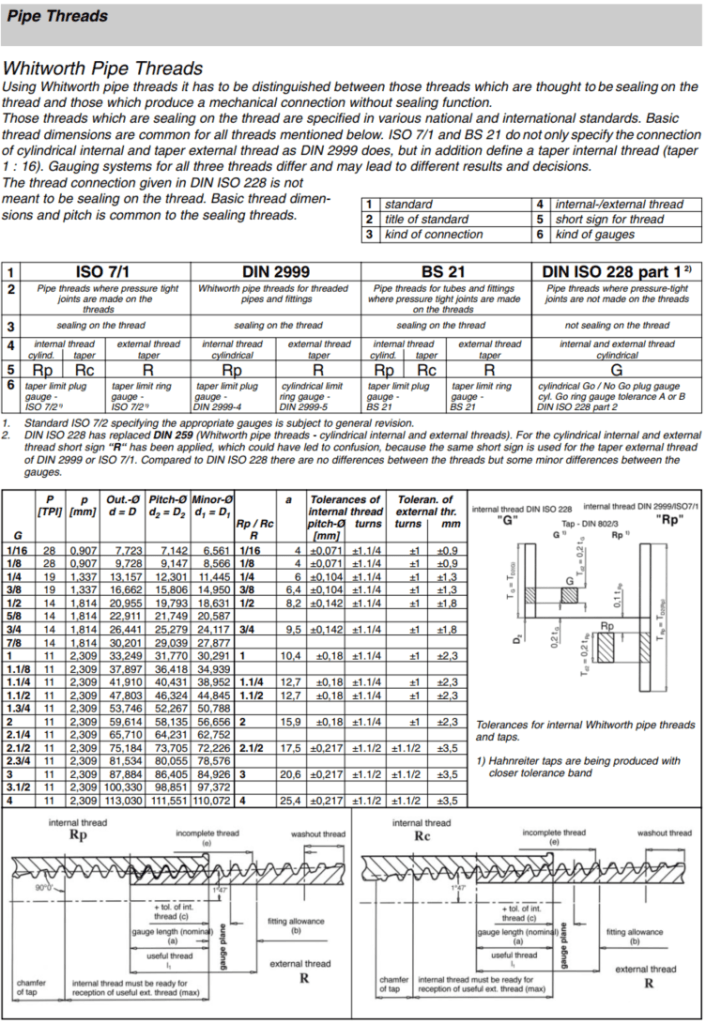

Tabell över Whitworth-rörgängor, inklusive standarder och dimensioner för olika gängtyper som ISO 7/1, DIN 2999, BS 21 och DIN ISO 228. Diagram och toleranser för inre och yttre gängor visas.

NPT vs. NPTF – Djupdykning i ”Dryseal”

Skillnaden mellan NPT och NPTF ligger i gängprofilens bredd (plan yta). NPTF har ett överlapp mellan utvändig och invändig gänga som gör att materialet krossas metall-mot-metall. För att säkerställa denna mekanik är NPTF alltid en gänga längre på måtten L1+L3 och L2 jämfört med NPT.

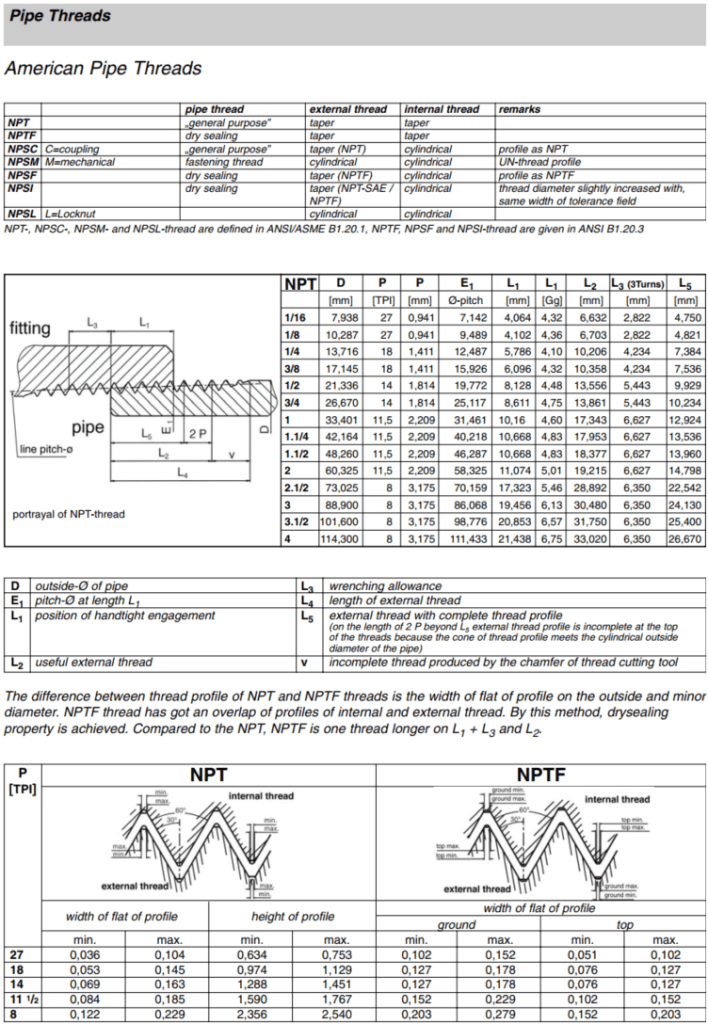

Tabell över amerikanska rörgängor med specifikationer för olika typer av gängor som NPT, NPTF, NPSM, m.m. Innehåller information om externa och interna gängor, mått och profiler.

Ladda ner / Läs hela den tekniska originalbilagan i PDF-format här: ISO 7/1 DIN 2999 BS21 DIN ISO 228 part 1

Var hittar jag originalstandarderna?

Observera att dessa standarder är upphovsrättsskyddade dokument som måste köpas.

För ISO- och EN-standarder i Sverige (SIS): sis.se
För Amerikanska standarder (ASME): asme.org
