En guide till ASME B36.19: Standarden för Rostfria Rör
Medan ASME B36.10M är den allmänna standarden för rördimensioner, finns det en specifik standard som är helt dedikerad till rostfria stålrör (Stainless Steel Pipe). Denna standard är ASME B36.19 – ”Stainless Steel Pipe”. Att förstå denna standard och dess relation till B36.10M är avgörande för att korrekt kunna specificera rör för applikationer inom kemi, läkemedel, livsmedel och andra industrier där korrosionsbeständighet är ett krav.
På Cynerg Group AB agerar vi som er tekniska kunskapspartner. Denna guide är framtagen för att ge er som ingenjör eller inköpare en klar bild av ASME B36.19 och varför den är så viktig för rostfria rörsystem.
Standardens Syfte och Omfattning

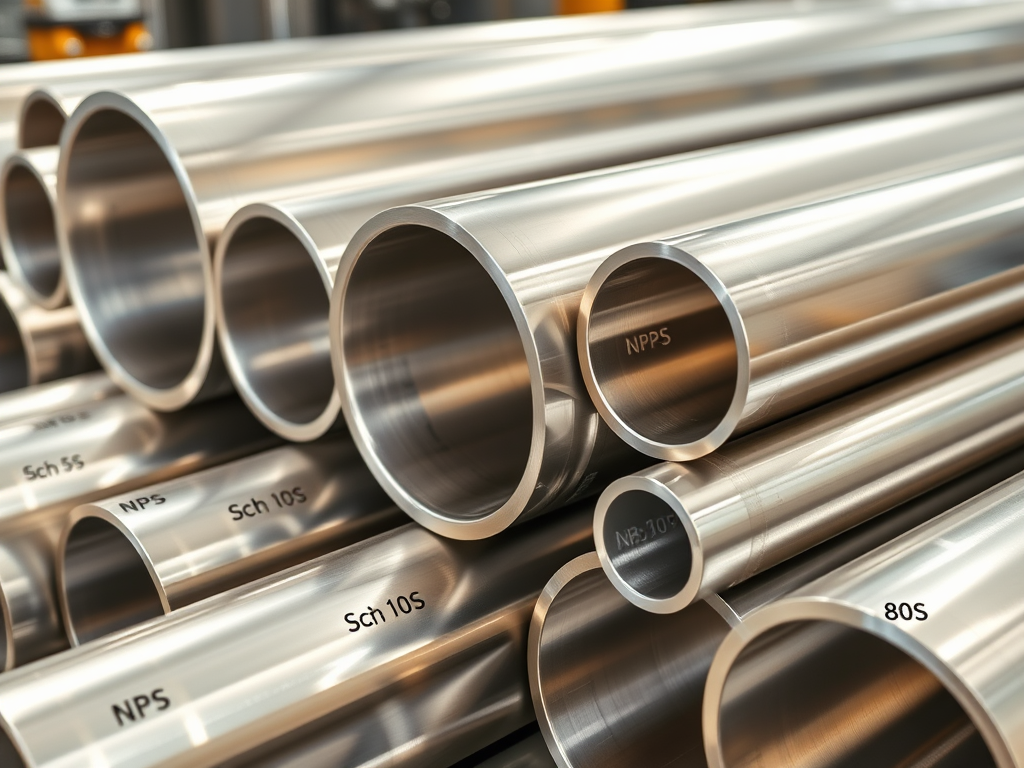

ASME B36.19 har som primärt syfte att standardisera dimensionerna för svetsade och sömlösa rostfria rör. Den täcker:
- Dimensioner från NPS 1/8″ till 30″: Standarden täcker de vanligaste storlekarna för industriella rörsystem.
- Ytterdiameter och Godstjocklek: Precis som B36.10M, specificerar den ytterdiametern för varje NPS (Nominal Pipe Size) och den tillhörande godstjockleken för varje Schedule (Sch).
- Material: Standarden är specifikt avsedd för austenitiska rostfria stål.
Den Kritiska Skillnaden: ”S” i Schedule (t.ex. Sch 10S)
Den viktigaste skillnaden mellan ASME B36.10M och B36.19 är introduktionen av tunnare godstjocklekar, som markeras med ett ”S” efter Schedule-numret.
- Varför tunnare väggar? Rostfria stål har generellt en högre hållfasthet och, framför allt, en överlägsen korrosionsbeständighet jämfört med kolstål. Detta innebär att man inte behöver samma tjocka godstjocklek (korrosionsmån) för att uppnå en lång livslängd. Tunnare rörväggar leder till:
- Lägre Vikt: Vilket förenklar installation och minskar belastningen på upphängningar.
- Lägre Kostnad: Mindre materialåtgång ger ett lägre pris.
- Större Innerdiameter: Vilket ger bättre flödesegenskaper vid samma NPS.
- Exempel på Schedules i B36.19:
- Sch 5S
- Sch 10S
- Sch 40S
- Sch 80S
Viktigt att komma ihåg: För en given NPS, har Sch 40 och Sch 40S samma dimensioner. Detsamma gäller för Sch 80 och Sch 80S. Suffixet ”S” används för att tydliggöra att man refererar till standarden för rostfritt stål. Skillnaden ligger i att B36.19 även inkluderar de tunnare serierna (5S och 10S) som inte finns i B36.10M.
Relation till Andra Standarder
ASME B36.19 är en ren dimensionsstandard och måste alltid användas tillsammans med en materialstandard och en designkod.
- Materialstandard (ASTM): Den vanligaste materialstandarden som används i samband med B36.19 är ASTM A312 / ASME SA-312, som täcker sömlösa och svetsade rör i austenitiskt rostfritt stål.
- Designkod (ASME B31.3): För att beräkna den erforderliga godstjockleken för en specifik applikation används designkoden ASME B31.3 (Process Piping). Beräkningen visar då vilken Schedule som krävs för att klara det givna trycket och temperaturen.
Vår Kunskap – Rätt Rör för Ert System
Att korrekt specificera NPS och Schedule enligt rätt standard (B36.10M eller B36.19) är avgörande för en säker och kostnadseffektiv anläggning. Vi på Cynerg Group AB agerar som er tekniska partner för att säkerställa att ni specificerar och erhåller rör som är fullt kompatibla med er anläggnings designkod och att all nödvändig dokumentation är korrekt.
