En guide till Block and Bleed-Ventiler: Säkerhet bortom Avstängning
Inom all processindustri är förmågan att säkert kunna isolera en del av ett system för underhåll, provtagning eller reparation helt avgörande. En vanlig avstängningsventil är dock sällan tillräcklig för att garantera personalens säkerhet. För att uppnå en verifierbar, säker avskiljning krävs en Block and Bleed-lösning.
Att förstå de olika typerna, deras begränsningar och de standarder som styr dem är kritiskt för att skapa en genuint säker arbetsmiljö. På Cynerg Group AB agerar vi som er tekniska partner för att hjälpa er att specificera och leverera rätt Block and Bleed-lösning för er specifika applikation.

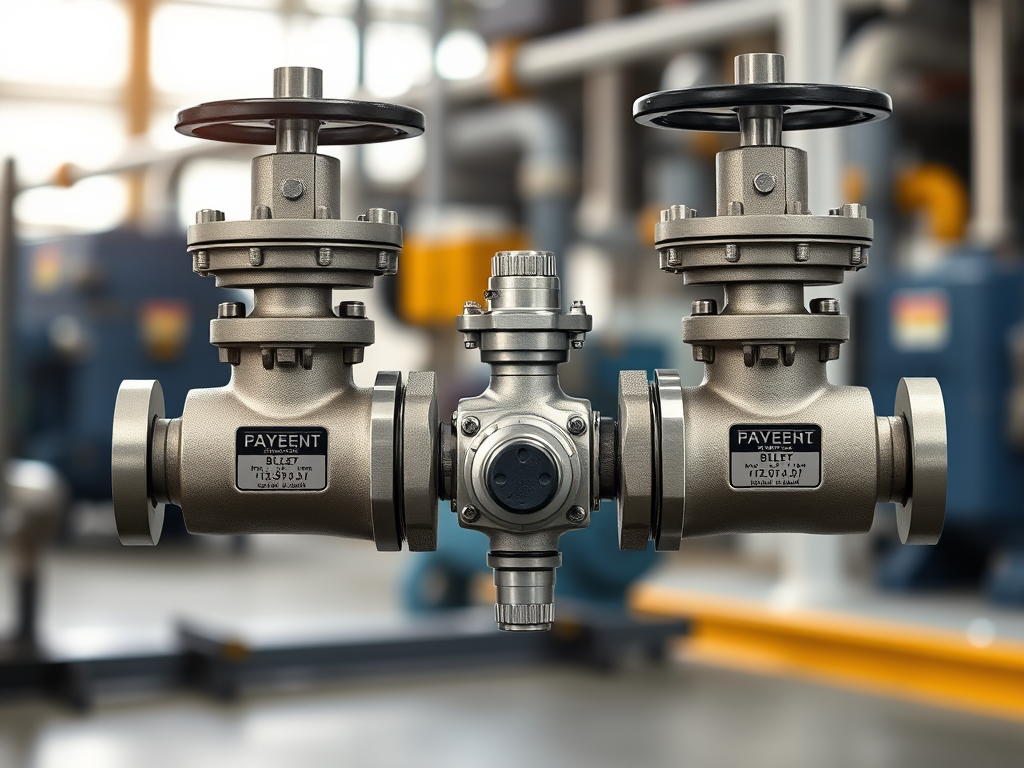

Vad är ”Block and Bleed”?
Principen är enkel men genialisk:
- Block 1: En första ventil stänger av flödet uppströms.
- Block 2: En andra ventil stänger av flödet nedströms.
- Bleed (Dränering/Avluftning): En mindre ventil öppnas i utrymmet mellan de två stängda ventilerna för att säkert kunna dränera ut instängd vätska eller avlufta gas.
Genom att övervaka ”bleed”-ventilen kan en operatör fysiskt verifiera att den första avstängningsventilen är helt tät. Om inget medium kommer ut ur bleed-ventilen, är det säkert att arbeta på utrustningen nedströms.
Avancerad Teknologi för Noll-Läckage
För de mest kritiska applikationerna, där man behöver en verifierbar noll-läckage-avstängning, används ofta avancerade ventiler med friktionsfri manövrering.
- Expanderande Kikventil (Expanding Plug Valve):
- Funktion: Denna teknik representerar den högsta nivån av mekanisk tätning. Ventilen har en unik mekanism som först roterar en plugg (kik) och därefter mekaniskt expanderar två separata halvor (slips) utåt mot sätena. Detta skapar en dubbel, stark och helt friktionsfri tätning både uppströms och nedströms. Eftersom ingen friktion uppstår mellan kik och säte under manövrering minimeras slitaget, vilket ger en extremt lång livslängd med bibehållen täthet.
- Användning: Kritiska applikationer som lagringstankar, lastarmar, mätstationer och multiprodukt-manifolds.
- Kikventil med Lyft-och-Vrid-funktion (Lift-and-Turn Plug Valve):
- Funktion: En annan beprövad teknik för att undvika friktion och slitage. Innan kiken roteras, lyfts den mekaniskt upp från sätena. Först när den är helt fri roterar den 90 grader, och sänks sedan rakt ner i sätena för att skapa en säker tätning.
- Användning: Mycket vanlig i applikationer som kräver frekvent manövrering och en pålitlig, repeterbar avstängning.
Den Kritiska Illusionen: Finns 100% Täthet?
VARNING! Ett vanligt och mycket farligt antagande är att en stängd ventil är 100% tät. I verkligheten är nästan ingen ventil det, särskilt inte över tid.
- Läckageklasser (Bubble Tightness):
- En ventils täthet definieras av dess läckageklass enligt provningsstandarder som API 598 eller EN 12266-1. ”Bubbeltät” betyder inte nödvändigtvis noll läckage. Till exempel kan en viss klass tillåta ett visst antal bubblor per minut vid en specificerad provtryckning.
- En mjuktätande ventil (t.ex. med PTFE-säte) kan uppnå noll-läckage (Rate A enligt API 598) när den är ny. En metalltätande ventil har ofta en tillåten, specificerad läckagerate (t.ex. Rate D).
- Risken med Gamla Ventiler:
- Med tiden slits en ventils interna delar. En ventil som var ”bubbeltät” vid installation kan efter flera års drift ha ett betydande internt läckage. Detta är anledningen till att en Block and Bleed-funktion är så viktig – den låter dig verifiera den faktiska tätheten vid varje enskilt underhållsstopp, istället för att bara lita på en gammal specifikation.
Standarder och Specifikationer
- Designstandarder:
- API 6D: Huvudstandarden för DBB-ventiler avsedda för pipeline-service.
- API 599: Standard som ofta refereras till för kikventiler.
- ASME B16.34: Den allmänna standarden som styr design och tryckklasser.
- Provning:
- API 598: Den vanligaste standarden för tryckprovning och definition av läckageklasser.
- Material: Kan levereras i hela spektrumet av material, från kolstål till avancerade speciallegeringar, för att matcha ert rörsystem.
Vår Kunskap – En Komplett och Säker Lösning
Genom vårt partnerskap med MRC Global kan vi leverera ett brett sortiment av Block and Bleed-lösningar, från traditionella till avancerade, integrerade DBB-ventiler med den senaste tekniken. Vi på Cynerg Group AB har den tekniska kunskapen att hjälpa er att navigera i de komplexa standarderna och specificera en lösning som ger den säkerhet och tillförlitlighet er anläggning kräver.
