En guide till Industriella Slangar och Kopplingar
I en modern processanläggning är flexibilitet nyckeln till effektivitet. Industriella slangar utgör den vitala länken där rigida rörsystem inte är praktiska – för lastning och lossning, för anslutning till rörliga utrustningar eller för att dämpa vibrationer. Att välja rätt slang och rätt koppling är dock en teknisk vetenskap som är avgörande för anläggningens säkerhet och driftsäkerhet.
På Cynerg Group AB agerar vi som er tekniska partner för att specificera och leverera kompletta och säkra slanglösningar, anpassade för er specifika applikation, från livsmedel till aggressiv kemi.
Slangens Uppbyggnad – Lager för Lager
En industrislang är en kompositprodukt som består av flera lager med olika funktioner:
- Innertub (Liner): Det innersta lagret som är i direkt kontakt med mediet. Valet av material här (t.ex. EPDM, Nitril, PTFE) är avgörande för slangens kemiska resistens.
- Armering (Reinforcement): Ger slangen dess trycktålighet och formstabilitet. Armeringen kan bestå av textila vävar, stålwireflätor eller en inbäddad stålspiral.
- Ytterhölje (Cover): Det yttre lagret som skyddar slangen från nötning, väder, ozon och kemikaliespill.

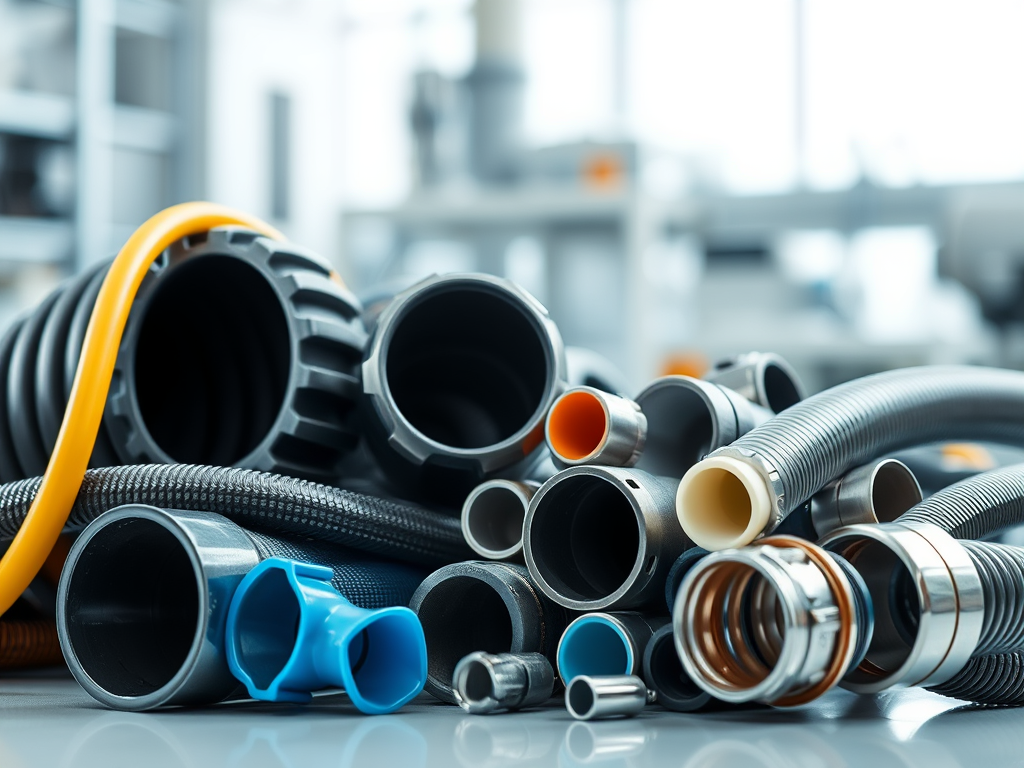

En Genomgång av Slangtyper
Gummislangar
Den vanligaste typen för en mängd olika applikationer. Gummits flexibilitet och slitstyrka gör det till ett robust val. Materialet i inner- och yttergummit anpassas efter applikation, till exempel:
- EPDM: Utmärkt för vatten, ånga och många kemikalier.
- NBR (Nitril): Förstahandsvalet för oljor, bränslen och fetter.
- FKM (Viton®): För höga temperaturer och aggressiva kemikalier.
Plastslangar
Används ofta där lägre vikt och specifik kemisk resistens är viktigt.
- PVC: En kostnadseffektiv allround-slang för enklare applikationer.
- Polyuretan (PU): Extremt nötningsbeständig, idealisk för transport av nötande pulver och granulat.
- PTFE: Erbjuder närmast universell kemisk resistens och klarar höga temperaturer. Ofta med ett yttre skyddshölje av rostfri stålfläta.
Metallslangar
För de mest krävande applikationerna med extremt höga temperaturer och tryck.
- Konstruktion: Består av en korrugerad innertub i rostfritt stål (ofta 316L eller 321) som ger flexibilitet. För att klara höga tryck förses den nästan alltid med en yttre vävarmering av rostfri ståltråd.
Specialfunktioner för Säkra Processer
- Vakuumtålighet: För applikationer med undertryck (vakuum) måste slangen ha en inbyggd stålspiral. Spiralen fungerar som ett skelett och förhindrar att slangen kollapsar och sugs ihop.
- Antistatiska Egenskaper (för ATEX-miljöer): Vid transport av medier som inte är elektriskt ledande (t.ex. många lösningsmedel) kan statisk elektricitet byggas upp genom friktionen. I en Ex-klassad (ATEX) miljö kan en gnista från denna statiska urladdning orsaka en explosion. För att förhindra detta används antistatiska slangar som har en inbyggd kopparlina eller ett ledande gummiskikt som säkert avleder den statiska elektriciteten till kopplingen och vidare till jord.
Att Välja Rätt Anslutning – En Guide till Kopplingar
Kopplingen är en kritisk del av slangmontaget. Vi kan leverera slangar med pressade, certifierade kopplingar för maximal säkerhet.
- Flänsade Anslutningar (Flanged Connections): För fasta installationer mot pumpar och tankar. Levereras enligt EN 1092-1 eller ASME B16.5.
- Kemkopplingar / Camlock: En snabbkoppling som är standard inom kemisk industri för snabb och säker lastning och lossning.
- TW / Tankbilskoppling (Modell 42): Den europeiska standardkopplingen (DIN 28450) för tankbilar, designad för att vara spillsäker och robust.
- SMS / Mejerikoppling: Svensk Mjölkstandard. Den hygieniska standardkopplingen inom livsmedels- och läkemedelsindustrin, designad för att vara enkel att demontera och rengöra.
- Klokoppling / Atlaskoppling: En enkel och robust snabbkoppling för tryckluft och vatten.
Vår Kunskap – En Komplett och Säker Lösning
Att specificera en slanglösning handlar om att förstå hela systemet. Vi på Cynerg Group AB hjälper er att välja rätt slangmaterial, rätt armering och rätt kopplingar för er applikation. Vi säkerställer att ni får ett komplett, testat och certifierat slangmontage som är anpassat för era tryck-, temperatur- och mediekrav.
