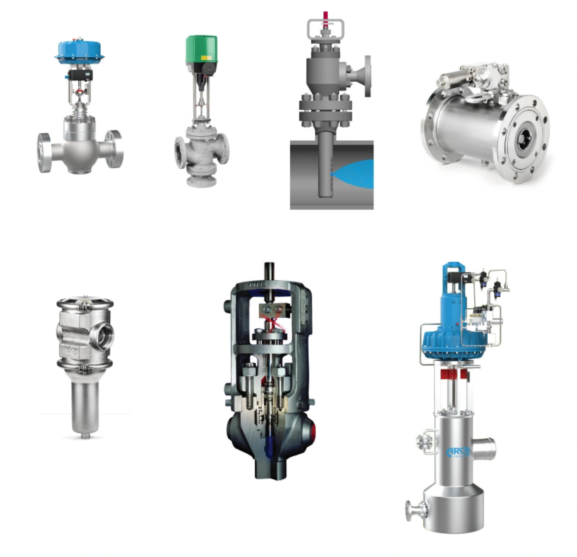

En samling av olika typer av reglerventiler som inkluderar både pneumatiska och elektriska manöverdon, samt en detaljvy av en ventil med insidan synlig.

En Guide till Reglerventiler: Från CV-värde till Manöverdon

Till skillnad från en vanlig avstängningsventil, som antingen är helt öppen eller helt stängd, är en reglerventil processystemets gaspedal. Dess uppgift är att med hög precision justera ett flöde, tryck eller en temperatur. Att välja rätt reglerventil är avgörande för att skapa en stabil, säker och effektiv process.

Ett felaktigt val kan leda till en instabil process som pendlar okontrollerat, onödigt slitage på utrustningen, eller farliga tryckstötar. Denna guide är en djupgående genomgång av de begrepp, komponenter och parametrar du måste förstå för att kunna specificera rätt reglerventil för din applikation.

Grunden: Vad är en Reglerventil?

En reglerventil är inte bara en enskild komponent, utan ett system som alltid består av tre samverkande delar:

Ventilhus: Den fysiska ventilen som mediet flödar igenom och där själva strypningen sker.
Manöverdon (Aktuator): ”Motorn” som fysiskt flyttar ventilens inre delar (käglan).
Lägesställare (Positioner): ”Hjärnan” som tar emot en styrsignal från styrsystemet och ser till att manöverdonet flyttar ventilen till exakt rätt position.

Tillsammans arbetar de för att ge en exakt och repeterbar reglering av flödet.

Det Viktigaste Måttet: Att Förstå CV-värdet (Flödeskapacitet)

Det första steget i att välja en reglerventil är att bestämma rätt storlek. Detta görs med hjälp av ett CV-värde (eller KV-värde i Europa).

Vad är CV-värdet? Det är ett standardiserat mått på en ventils maximala flödeskapacitet. Förenklat kan man säga att ett högre CV-värde innebär att mer media kan passera genom ventilen.
Varför är det så viktigt? Rätt CV-värde är avgörande för att få en stabil reglering.
- För litet CV-värde (undermålig ventil): Ventilen blir en flaskhals och kan inte leverera det maxflöde som processen kräver.
- För stort CV-värde (överdimensionerad ventil): Detta är ett mycket vanligt och allvarligt fel. Ventilen blir extremt känslig. En minimal öppningsrörelse ger en enorm förändring i flödet. Styrsystemet kommer att ha mycket svårt att hitta ett stabilt läge, vilket leder till att processen ”jagar” och pendlar.

Exempel på CV-värden för en typisk Kägelventil

Värdena nedan är endast illustrativa, men visar hur flödeskapaciteten (CV) ökar med ventilens dimension (DN).

DN 25 (1″): Typiskt Max CV-värde ~10
DN 50 (2″): Typiskt Max CV-värde ~45
DN 80 (3″): Typiskt Max CV-värde ~110
DN 100 (4″): Typiskt Max CV-värde ~180
DN 150 (6″): Typiskt Max CV-värde ~400

Ventilens Personlighet: Flödeskarakteristik

En ventils karakteristik beskriver förhållandet mellan hur mycket ventilen är öppen och hur stort flödet blir. Detta är ventilens ”personlighet” och den är helt avgörande för hur den kommer att uppföra sig i en reglerloop. Karakteristiken bestäms av formen på ventilens inre delar, främst käglan.

Här är de tre huvudtyperna:

1. Snabböppnande (Quick Opening)

Beskrivning: Uppnår maximalt flöde mycket tidigt i öppningsrörelsen.
Typisk Kägla/Design: Enkel, platt eller svagt profilerad kägla.
Bäst för: Ren av/på-funktion där man snabbt vill ha fullt flöde. Olämplig för finreglering.

2. Linjär (Linear)

Beskrivning: Flödet är direkt proportionerligt mot ventilens öppningsgrad (50% öppen = 50% flöde).
Typisk Kägla/Design: Profilerad kägla, ofta med V-formade portar (”V-port”).
Bäst för: Processer med relativt konstant tryckfall, t.ex. nivåreglering.

3. Likprocentig (Equal Percentage)

Beskrivning: Varje steg i öppningsrörelsen ger en lika stor procentuell ökning av flödet. Ger finreglering vid små öppningar.
Typisk Kägla/Design: Parabolisk eller specialutformad, konturerad kägla (”plug-typ”).
Bäst för: De flesta reglerapplikationer, särskilt vid varierande tryckfall som tryck- och temperaturreglering.

Diagram som visar flödeskarakteristik för olika ventiltyper: snabböppnande, linjär och likprocentig, med flöde (%) på y-axeln och ventilens öppningsgrad (%) på x-axeln.

Käglans Design (Trim) – Hur Formen Styr Flödet

Käglan och sätet (tillsammans kallat ”trim”) är ventilens hjärta. Deras utformning styr inte bara karakteristiken, utan hanterar även slitage, ljud och kavitation. Högkvalitativa tillverkare som Velan, Neway och Bonney Forge erbjuder en rad avancerade designer:

Enkel Kägla (Plug-typ): Den vanligaste typen i en kägelventil (Globe Valve). Formen kan vara profilerad för att ge en exakt linjär eller likprocentig karakteristik.
V-port Kägla: En kägla med V-formade spår. Används ofta i kul- eller pluggventiler för att ge dem reglerande egenskaper.
Balansearad Kägla (Balanced Trim): I högtrycksapplikationer kan trycket på en stor kägla bli så enormt att det krävs ett gigantiskt manöverdon. En balanserad kägla har små kanaler som låter trycket verka på käglans båda sidor, vilket ”balanserar” krafterna och möjliggör ett mindre och billigare manöverdon.
Bur-styrd Trim (Cage-Guided Trim): Istället för att styras i botten, styrs käglan av en omgivande metallbur. Hålen i buren är noggrant utformade för att ge en exakt flödeskarakteristik. Detta är en robust design som är vanlig i krävande applikationer.
Anti-kavitations- & Lågljuds-Trim: För applikationer med mycket höga tryckfall kan vätska börja koka inuti ventilen (kavitation), vilket skapar enorma vibrationer och slitage. Avancerade trimdesigner har en serie av koncentriska cylindrar eller komplexa flödesvägar som sänker trycket i flera små steg. Detta förhindrar kavitation och minskar ljudnivån.

”Motorn” & ”Hjärnan”: Manöverdon och Positioners

En reglerventil är ingenting utan sin styrutrustning.

Manöverdonet – Kraften att Manövrera

Manöverdonet är den komponent som tillför den kraft som krävs för att röra käglan.

Pneumatiska Manöverdon: Den absolut vanligaste typen, driven av tryckluft. Finns huvudsakligen som membrantyp (för lägre kraft, har en definierad fjädersäker position) och kolvtyp (för högre kraft).
Elektriska Manöverdon: Använder en elmotor. Fördel är att inget tryckluftssystem behövs. Nackdel är att de ofta är långsammare.
Hydrauliska Manöverdon: Används där extremt höga krafter krävs.

Positionern – Den Intelligenta Styrningen

En positioner är en oumbärlig del av en modern reglerventil. Det är en återkopplad styrenhet som säkerställer att ventilkäglan hamnar på exakt den position som styrsystemet begär.

Funktion: Den tar emot styrsignalen (t.ex. 4-20 mA), jämför den med spindelns faktiska läge via en sensor, och justerar trycket till manöverdonet tills läget är exakt korrekt.
Digitala / ”Smarta” Positioners: Dagens moderna positioners är mikroprocessor-baserade. De erbjuder enorma fördelar:
- Automatisk kalibrering: Förenklar installation och underhåll.
- Diagnostik: Kan kontinuerligt övervaka ventilens ”hälsa”, larma för ökad friktion, läckage eller slitage.
- Digital Kommunikation: Kommunicerar via protokoll som HART eller Fieldbus.

Cynerg Groups Roll som Teknisk Rådgivare

Att välja rätt reglerventil är en komplex systemfråga. Att enbart titta på rörstorleken leder nästan alltid till fel val.

Vi på Cynerg Group är er oberoende partner som hjälper er att:

Analysera er processdata för att säkerställa att all nödvändig information finns tillgänglig.
Utföra oberoende CV-beräkningar och välja rätt flödeskarakteristik för att garantera en stabil reglering.
Specificera rätt nivå på trim-design och styrutrustning, så att ni får en ventil som är anpassad för er applikation.
Skriva en komplett och vattentät teknisk specifikation som ni kan använda i er upphandling.

Vi säkerställer att ni får en lösning som fungerar, inte bara en produkt i en kartong. Till vår hjälp har vi våra specialister på MRC Global. Ett helt team väntar på Er!
