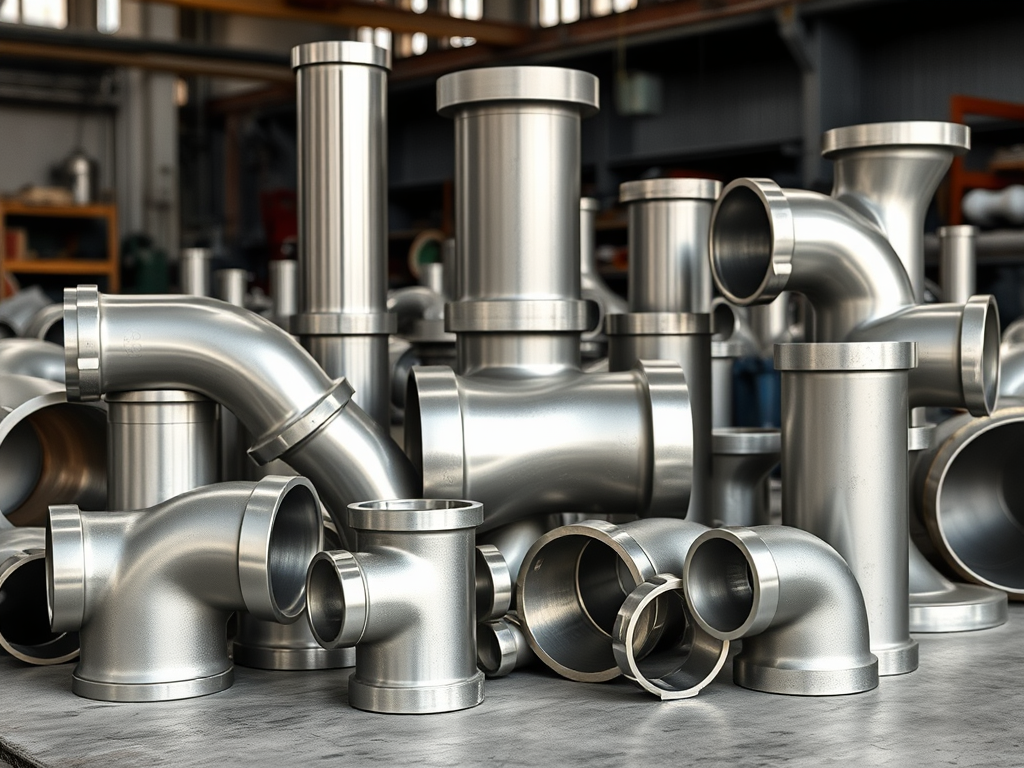

Smidda Rördelar enligt ASME B16.11
Smidda rördelar är robusta komponenter som används för att koppla samman, förgrena eller avsluta rörsystem, särskilt i mindre dimensioner och applikationer med högt tryck. Till skillnad från svetsrördelar (Butt-weld fittings) ansluts de via gängor eller muffsvetsning, vilket gör dem idealiska för situationer där mindre rördiametrar och hög hållfasthet krävs.
Cynerg Group AB erbjuder ett komplett sortiment av smidda rördelar enligt ASME B16.11, tillverkade i ett brett spektrum av material för att passa allt från allmänna installationer till de mest krävande processmiljöerna.
Standarder
Våra smidda rördelar tillverkas och levereras i enlighet med gällande internationella standarder:
- ASME B16.11: Huvudstandarden som täcker dimensioner, toleranser och märkning för smidda rördelar med muffsvets- och gänganslutning.
- ASME B1.20.1: Specificerar dimensionerna för NPT-gängan (National Pipe Taper), som är standard för gängade rördelar.
Anslutningstyper
Smidda rördelar finns i två primära anslutningstyper:
- Muffsvets (Socket Weld, SW): Röret sticks in i en urfräst muff (socket) i rördelen och fästs sedan med en kälsvets på utsidan. Detta ger en stark förbindning med goda flödesegenskaper och används ofta i krävande, högtrycksapplikationer.
- Gängad (Threaded, NPT): Rördelen har en invändig konisk gänga (NPT) som skruvas på ett rör med motsvarande utvändig gänga. Denna metod används där svetsning är opraktiskt eller för system som kräver enkel montering och demontering.
Tryckklasser
Tryckhållfastheten för smidda rördelar anges i tryckklasser, som skiljer sig åt mellan anslutningstyperna:
- Gängade rördelar (Threaded): Class 2000, 3000, 6000
- Muffsvetsrördelar (Socket Weld): Class 3000, 6000, 9000
Dessa klasser korrelerar med olika rör-schedules (godstjocklekar) för att säkerställa systemets integritet. Till exempel är Class 3000 ofta anpassad för rör enligt Schedule 80/XS.
Sorter (Typer av Rördelar)
Vi erbjuder ett komplett sortiment av rördelar enligt ASME B16.11-standarden:
- Vinklar (Böjar) 90° & 45° (Elbows)
- T-rör (Tees), raka och reducerande
- Kors-rör (Crosses)
- Muffar (Couplings), inklusive hel-, halv- och reduceringsmuffar
- Huvar (Caps), med sexkants eller runt huvud
- Pluggar (Plugs), med sexkants-, fyrkants- eller runt huvud
- Bussningar (Bushings), med sexkantshuvud
- Unioner (Unions), plan tätning med packning eller koniskt metalltätande
- Nipplar (Nipples), sexkantsnipplar, rörnipplar (pipe nipples) olika längder och schedules samt olika ändar. PBE, BBE, TBE, POE-TOE, POE-BOE, TOE-BOE. Plain both ends, bevelled both ends, Plain One end – Threaded One End, Threaded One End – Bevelled One end.
Grenanslutningar (Branch Connections / Olets)
För att skapa förgreningar på rörledningar erbjuder vi även ett komplett program av ”Olets”:
- Weldolet®: Ansluts till huvudröret med stumsvets och till avsticket med stumsvets.
- Sockolet®: Ansluts till huvudröret med stumsvets och till avsticket med muffsvets.
- Thredolet®: Ansluts till huvudröret med stumsvets och till avsticket med gänga.
- Latrolet®, Elbolet®, Nipolet®, Sweepolet®: Specialiserade varianter för 45°-avstick, anslutning på rörböjar, med förlängd anslutning, med mera.
Materialkvaliteter
Våra smidda rördelar finns i ett brett urval av material, specificerade enligt ASTM, ASME för att möta alla behov:
- Kolstål: A105N
- Lågtemperatur-kolstål: A350 Gr. LF2, LF3
- Låglegerat stål (Chrome Moly): A182 Gr. F5, F9, F11, F22, F91
- Rostfritt och Syrafast stål: A182 Gr. F304, F304L, F304H, F316, F316L, F316H, F316Ti, F321, F321H, F347, F347H
- Duplex & Super Duplex: A182 Gr. F51 (UNS S31803), F53 (UNS S32750), F55 (UNS S32760)
- Nickel-legeringar och Specialmaterial: Inconel™, Incoloy™, Monel™, Hastelloy™, Titan, m.fl.
Dimensioner
- Standarddimensioner från 1/8″ upp till 4″.
Märkning och Spårbarhet
Alla våra smidda rördelar är tydligt märkta med tillverkare, materialkvalitet, tryckklass, dimension och värmenummer (Heat Code) för att garantera full spårbarhet i enlighet med internationella kvalitetskrav.
