En guide till Choke-Ventiler (API 6A)
I hjärtat av olje- och gasproduktionen, där trycket från en reservoar är som högst och flödet som mest aggressivt, finns en av de mest kritiska komponenterna i hela systemet: Choke-ventilen. Detta är inte en vanlig reglerventil; det är en högspecialiserad ”severe service”-ventil vars enda syfte är att på ett säkert och kontrollerat sätt strypa flödet från en brunn för att hantera det enorma tryckfallet och reglera produktionshastigheten.
Genom vårt partnerskap med MRC Global och deras samarbete med världsledande tillverkare som Cameron, kan Cynerg Group AB erbjuda den expertis och de produkter som krävs för dessa extremt krävande applikationer.
Funktion och Användningsområden
- Funktion: En choke-ventil är designad för att skapa ett kontrollerat och avsiktligt tryckfall. Den tar det fulla, okontrollerade trycket från en olje- eller gaskälla och reducerar det till en hanterbar nivå för den efterföljande processutrustningen. Den är byggd för att motstå de extrema krafter som uppstår vid detta tryckfall, inklusive:
- Hög hastighet och erosion: Från sand och andra partiklar i flödet.
- Kavitation: I vätskeapplikationer.
- Höga ljudnivåer och vibrationer.
- Service och Applikationer:
- Produktionsbrunnar (Wellheads): Som den primära ventilen för att kontrollera flödet direkt från en olje- eller gasbrunn.
- ”Julgranar” (Christmas Trees): En integrerad del av det ventilträd som monteras ovanpå en brunn.
- Produktionsmanifolds: För att blanda och styra flöden från flera brunnar.
- Injekteringsbrunnar: För att kontrollera injektering av vatten eller gas för att öka trycket i en reservoar.

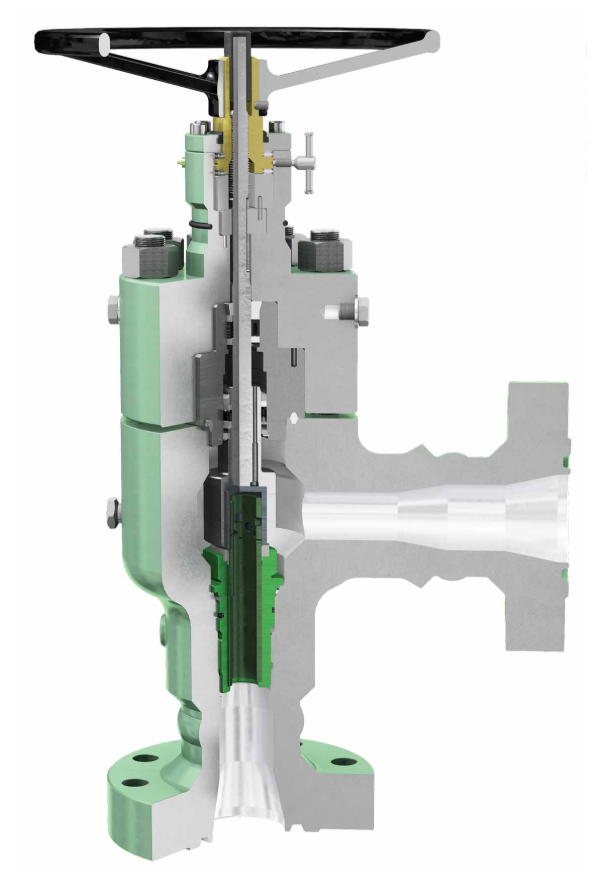

Konstruktionstyper och Designval
Den interna designen (”trim”) är avgörande för en choke-ventils prestanda och livslängd.
- Nål och Säte (Needle & Seat):
- Beskrivning: En enkel och robust design där en konisk nål reglerar flödet genom ett säte. Bra för grundläggande reglering.
- Bur-trim (Cage Trim):
- Beskrivning: En mer avancerad design där en plugg rör sig inuti en perforerad bur. Tryckfallet fördelas över flera små hål, vilket minskar ljud, vibrationer och risken för kavitation.
- Flerstegs-trim (Multi-Stage Trim):
- Beskrivning: För de allra högsta tryckfallen. Flödet tvingas passera genom en serie av restriktioner som stegvis reducerar trycket på ett mycket kontrollerat sätt.
För att motstå den extrema erosionen är de interna delarna nästan alltid tillverkade i eller belagda med extremt hårda material som volframkarbid (Tungsten Carbide).
Den Styrande Standarden: API 6A
Till skillnad från vanliga processventiler, styrs design, tillverkning och provning av choke-ventiler av en egen, mycket strikt standard: API 6A – ”Specification for Wellhead and Christmas Tree Equipment”.
- Syfte: Denna standard sätter de rigorösa kraven för utrustning som ska hantera det fulla, okontrollerade trycket från en brunn.
- Kritiska Parametrar i API 6A:
- PSL (Product Specification Level): Definierar nivån på kvalitetssäkring, från PSL1 (grundläggande) till PSL4 (extremt strikt), med ökande krav på materialprovning och NDT.
- PR (Performance Requirement): Definierar nivån på prestandaprovning, där PR2 kräver en mer omfattande cykeltestning av designen.
- Materialklasser: Specificerar materialkrav baserat på mediets korrosivitet (t.ex. H₂S-halt), från AA (allmänt) till HH (extremt sur gas).
Vår Kunskap – Säkerhet vid Källan
Att specificera en choke-ventil kräver en djup förståelse för både processförhållandena och de komplexa kraven i API 6A. Vi på Cynerg Group AB, tillsammans med experterna på MRC Global, har den kunskap som krävs för att hjälpa er att specificera en komplett och fullt certifierad choke-ventillösning som garanterar en säker och tillförlitlig produktion.
