En guide till Internals för Reaktorer och Kärl
En reaktor eller ett processkärl är ofta mycket mer än bara ett tryckbärande skal. För att processen ska fungera som avsett krävs en komplex uppsättning av internt monterade komponenter, så kallade Internals. Dessa delar är avgörande för att styra flöden, fördela medier, hålla katalysatorer på plats och maximera reaktionseffektiviteten.
Tillverkningen av internals kräver extrem precision i både design och svetsning. Genom vårt partnerskap med Dettin S.p.A. kan Cynerg Group AB leverera tryckkärl och reaktorer komplett med skräddarsydda, högkvalitativa internals som är designade för att optimera er process.
Funktion och Användningsområden
Internals fyller en mängd olika kritiska funktioner inuti ett kärl:

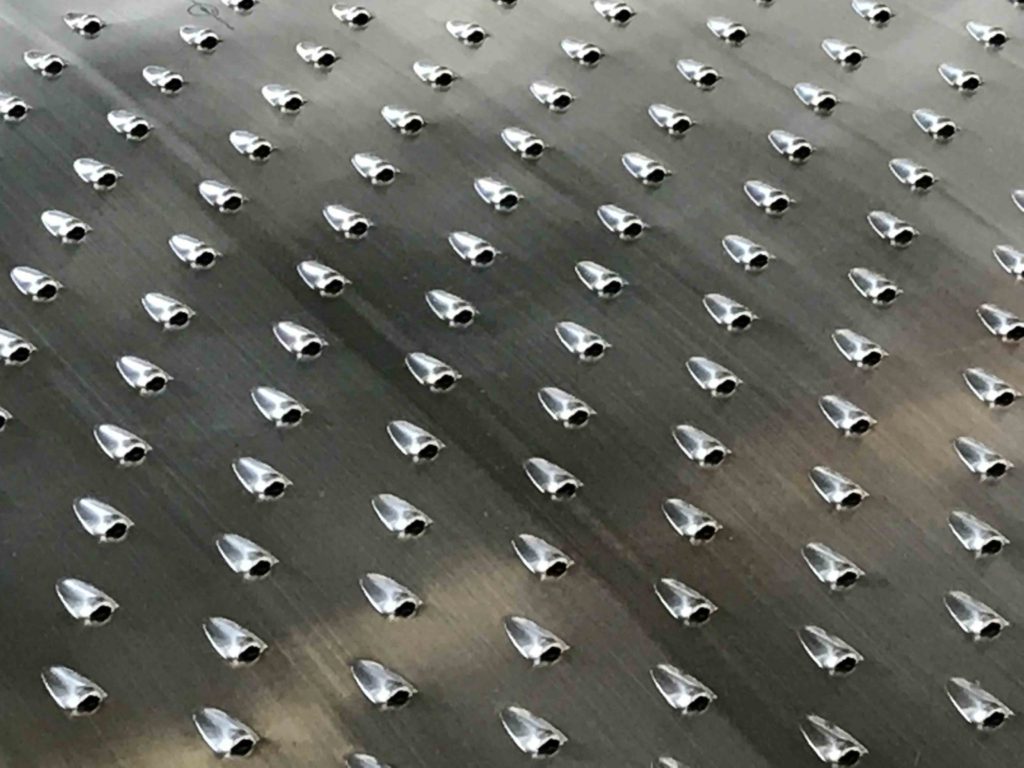

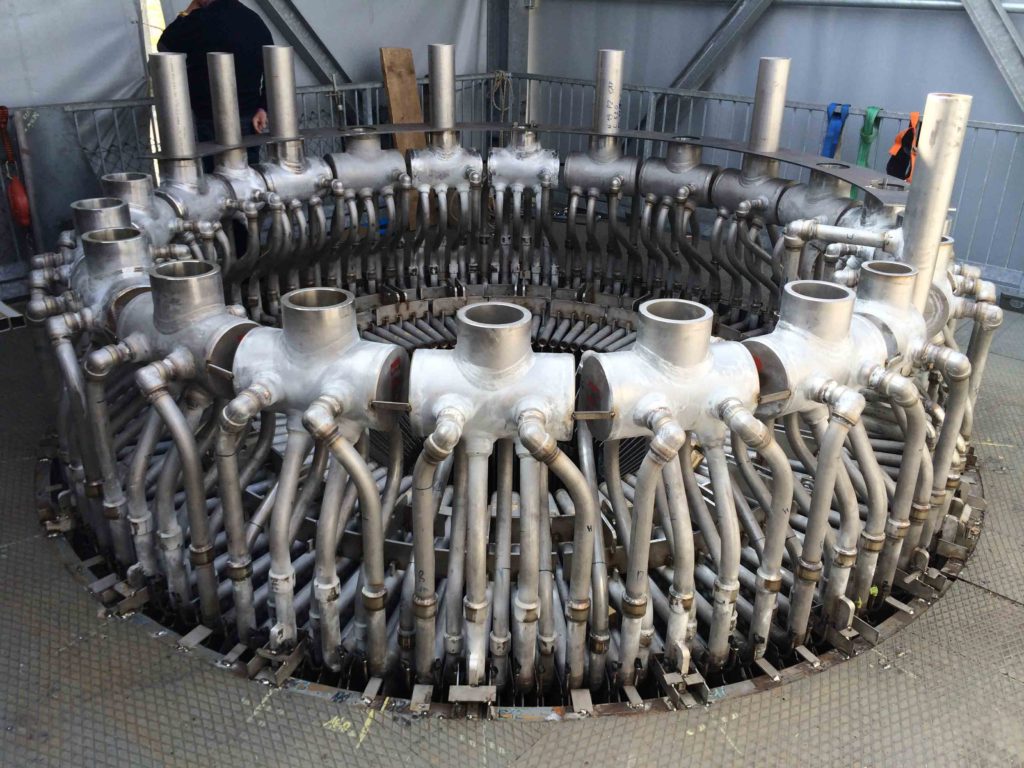

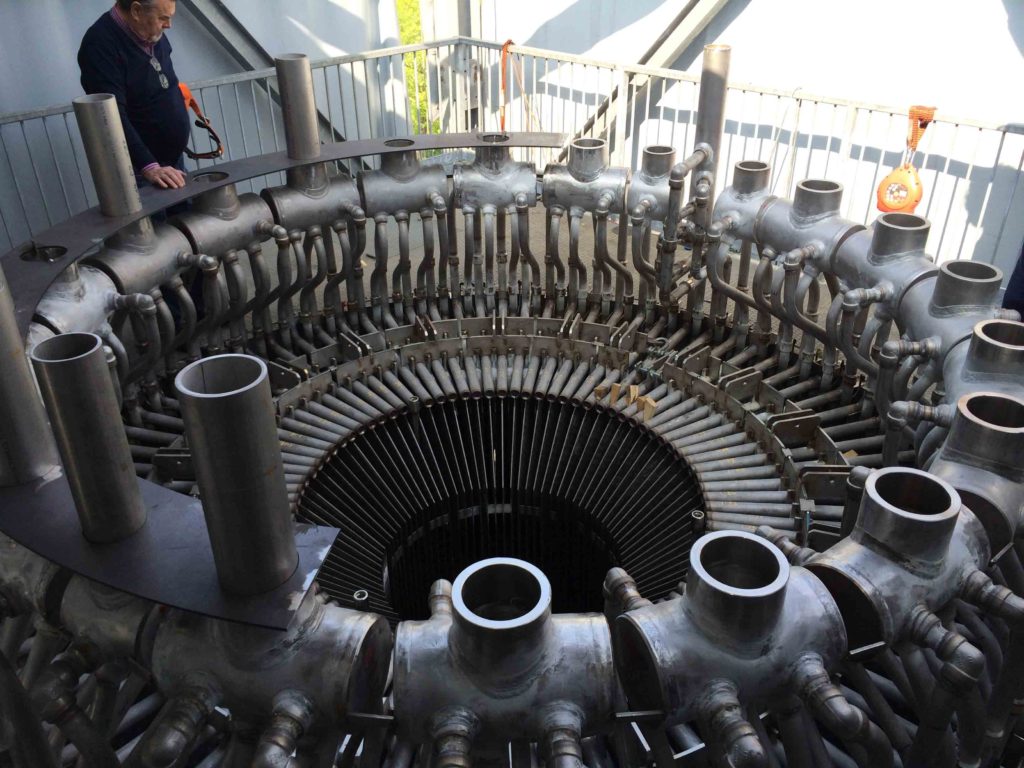

- Flödesfördelning: Komponenter som perforerade galler (punched grids) och fördelningsplattor säkerställer att gaser eller vätskor fördelas jämnt över en katalysatorbädd eller en reaktionszon.
- Katalysatorstöd: Robusta galler och bäddar som bär upp vikten av katalysatormaterialet och samtidigt tillåter ett jämnt genomflöde.
- Fas-separation: Specialdesignade komponenter som demisters eller droppavskiljare används för att avskilja vätskedroppar från en gasström.

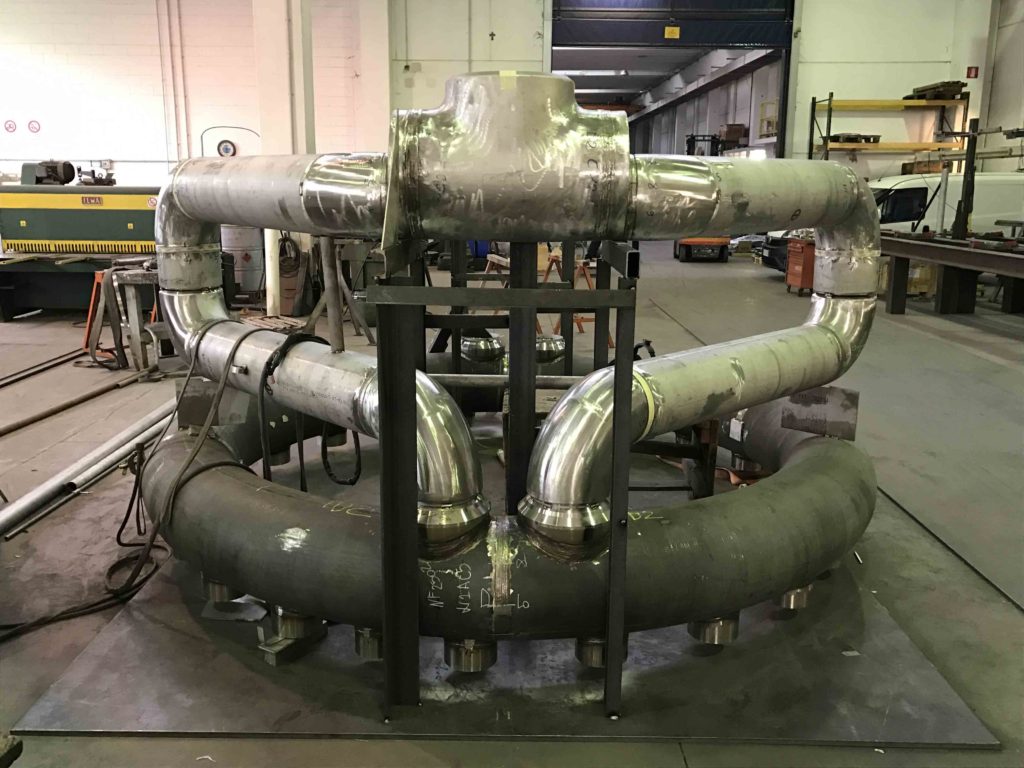

- Värmeöverföring: Interna värmeslingor (coils) eller bafflar används för att värma eller kyla innehållet i reaktorn.
Design och Tillverkningsprecision
Tillverkningen av internals är ett precisionsarbete där toleranserna är mycket snäva.
- Material: Materialen väljs för att motstå de specifika kemiska och termiska påfrestningarna i processen. Vanliga material är rostfritt stål, duplex och andra speciallegeringar.
- Tillverkning: Komponenter som perforerade galler tillverkas med hög precision för att säkerställa korrekt öppen area och flödesfördelning. Svetsning av dessa interna komponenter utförs enligt rigorösa kvalitetskrav, ofta enligt samma ISO 3834-certifiering som gäller för det yttre tryckkärlet.
- Montering: Installationen av internals i kärlet är ett kritiskt moment som kräver stor skicklighet för att säkerställa att allt passar perfekt och att inga skador uppstår.
Vår Kunskap – En Komplett och Funktionell Enhet
Vi på Cynerg Group AB, tillsammans med Dettin, levererar en helhetslösning. Vi säkerställer att designen av både det yttre tryckkärlet (enligt ASME VIII Div. 1 eller EN 13445) och dess interna delar är fullt integrerad och optimerad för er process. Ni får en komplett, testad och fullt dokumenterad enhet som är redo att installeras i er anläggning.
Kontakta oss för att diskutera era behov av reaktorer och processkärl med komplexa interna delar.
