En Guide till Industriella Ventiler

Att välja rätt ventil är avgörande för ett systems säkerhet, effektivitet och livslängd. Genom vårt partnerskap med MRC Global erbjuder vi ett komplett sortiment av ventiler för alla typer av applikationer. Denna guide är utformad för att ge er en djupare förståelse för de olika ventiltyperna, deras funktioner, fördelar och nackdelar.

Kulventiler (Ball Valves)

  • Funktion: En genomborrad kula roterar 90 grader för snabb on/off-avstängning. Ger mycket god täthet i stängt läge och lågt tryckfall i öppet läge.
  • Fördelar & Nackdelar:
    • Fördelar: Mycket tät, snabb att manövrera, lågt flödesmotstånd, hållbar och ofta kostnadseffektiv .
    • Nackdelar: Inte idealisk för precis reglering (strypning) då det kan orsaka slitage. Snabb stängning kan orsaka tryckslag (”water hammer”).
  • Konstruktionstyper: Finns i flera utföranden som Side Entry (delat hus), Top Entry (för enklare underhåll) och Hel-svetsad (för krävande applikationer). Kulan kan vara flytande (Floating) för lägre tryck eller tapplagrad (Trunnion Mounted) för höga tryck och stora storlekar.
  • Vanliga Manöverdon: Handspak, snäckväxel, pneumatiskt eller elektriskt ställdon.

Vridspjällsventiler (Butterfly Valves)

  • Funktion: En centralt placerad skiva (spjäll) roterar för att reglera flödet. Används både för on/off och för reglering.
  • Fördelar & Nackdelar:
    • Fördelar: Låg vikt, kompakt design, kostnadseffektiv (särskilt i stora dimensioner), snabb manövrering .
    • Nackdelar: Spjället är alltid i flödesvägen vilket skapar ett visst tryckfall. Kan vara känslig för kavitation vid höga flödeshastigheter.
  • Konstruktionstyper: Finns som Wafer (inspänning mellan flänsar), Lug (med gängade hål) och med fasta flänsar. För krävande applikationer används High Performance-ventiler med dubbel- eller trippel-excentrisk design för bättre täthet och minskat slitage.
  • Vanliga Manöverdon: Handspak med spärrlägen, snäckväxel, pneumatiskt eller elektriskt ställdon.

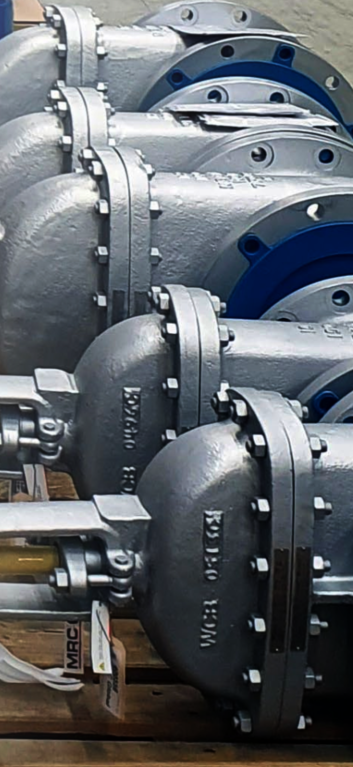

Kilslidventiler (Gate Valves)

  • Funktion: En platt skiva (kilformad slid) rör sig linjärt för att ge en helt öppen eller helt stängd passage. Ska endast användas för on/off, ej reglering.
  • Fördelar & Nackdelar:
    • Fördelar: Mycket lågt tryckfall när den är helt öppen, kan användas för flöde i båda riktningar, god täthet.
    • Nackdelar: Långsam att manövrera, inte avsedd för reglering då detta orsakar vibrationer och slitage.
  • Konstruktionstyper: Finns med stigande spindel (Rising Stem) som visuellt indikerar läget, eller icke-stigande spindel (Non-Rising Stem).
  • Vanliga Manöverdon: Handratt, elektriskt ställdon.

Kägelventiler (Globe Valves)

  • Funktion: Designade primärt för att strypa och reglera flöde med hög precision genom att en plugg (kägla) rör sig vinkelrätt mot flödet.
  • Fördelar & Nackdelar:
    • Fördelar: Utmärkt för noggrann flödeskontroll (strypning), ger mycket god avstängning.
    • Nackdelar: Skapar ett högt tryckfall på grund av den S-formade flödesvägen, kräver mer kraft för att manövrera.
  • Vanliga Manöverdon: Handratt, pneumatiskt eller elektriskt reglerdon.

Backventiler (Check Valves)

  • Funktion: Självverkande ventiler som endast tillåter flöde i en riktning för att automatiskt förhindra återflöde.
  • Fördelar & Nackdelar:
    • Fördelar: Automatisk funktion, skyddar pumpar och annan utrustning från skador.
    • Nackdelar: Kan orsaka tryckfall. Rörliga delar kan slitas över tid.
  • Konstruktionstyper: Vanliga typer är Klaffbackventil (Swing Check), Kägelbackventil (Lift Check), Kulbackventil (Ball Check) och den kompakta spännhyls-backventilen (Wafer Check).
  • Vanliga Manöverdon: Inga externa manöverdon – ventilen är helt självverkande.

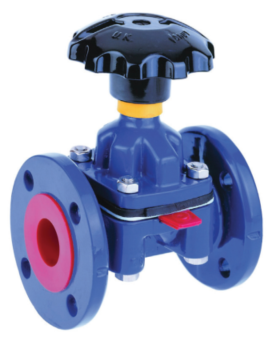

Membranventiler (Diaphragm Valves)

  • Funktion: Använder ett flexibelt membran som trycks ner för att stänga av flödet. Detta isolerar manöverdonet helt från mediet.
  • Fördelar & Nackdelar:
    • Fördelar: Utmärkt för korrosiva, trögflytande eller hygieniska applikationer. Inga packboxläckage.
    • Nackdelar: Begränsat tryck- och temperaturområde beroende på membranets material.
  • Vanliga Manöverdon: Handratt, pneumatiskt ställdon.

Kikventiler (Plug Valves)

  • Funktion: Använder en cylindrisk eller konisk plugg med ett genomgående hål som roteras 90 grader för att öppna eller stänga.
  • Fördelar & Nackdelar:
    • Fördelar: Robust och enkel design, bra för slurry och vätskor med hög viskositet.
    • Nackdelar: Kan kräva högt vridmoment för att manövrera, kan ha sämre täthet än en kulventil.
  • Vanliga Manöverdon: Handspak eller växel, pneumatiskt eller elektriskt ställdon.

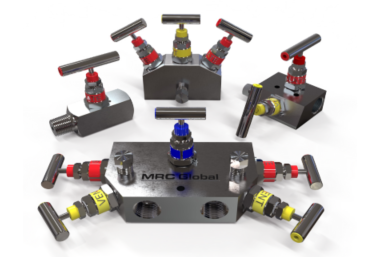

Nålventiler (Needle Valves)

  • Funktion: En typ av kägelventil med en lång, konisk nål som tillåter extremt fin och precis reglering av små flöden.
  • Fördelar & Nackdelar:
    • Fördelar: Extremt precis flödeskontroll för låga flöden.
    • Nackdelar: Högt tryckfall, kan lätt blockeras av partiklar i mediet.
  • Vanliga Manöverdon: Oftast manuell handratt för finjustering.

Slangventiler (Pinch Valves)

  • Funktion: Styr flödet genom att mekaniskt eller pneumatiskt klämma ihop en flexibel slang (sleeve) inuti ventilhuset.
  • Fördelar & Nackdelar:
    • Fördelar: Utmärkt för slurry, pulver och andra abrasiva eller korrosiva medier, då mediet endast kommer i kontakt med den utbytbara slangen.
    • Nackdelar: Begränsat tryck- och temperaturområde, slangen slits över tid.
  • Vanliga Manöverdon: Handratt, pneumatisk cylinder.

Skjutspjällsventiler (Knife Gate Valves)

  • Funktion: En tunn skiva med en vass egg (likt en kniv) skjuts ner för att skära igenom och stänga av flöden med hög andel fasta partiklar, som slurry eller pappersmassa.
  • Fördelar & Nackdelar:
    • Fördelar: Mycket bra för medier med fasta partiklar, lågt tryckfall.
    • Nackdelar: Generellt begränsad till lägre tryck, inte idealisk för helt tät avstängning i alla utföranden.
  • Vanliga Manöverdon: Handratt, pneumatisk cylinder, elektriskt ställdon.

Bälgavtätade Ventiler (Bellow Sealed Valves)

  • Funktion: Använder en metallbälg för att skapa en hermetisk tätning runt ventilspindeln, vilket helt eliminerar läckage till atmosfären.
  • Fördelar & Nackdelar:
    • Fördelar: Ger noll läckage av farliga, giftiga eller dyra medier. Miljövänligt och underhållsfritt jämfört med konventionella packboxar.
    • Nackdelar: Högre initial kostnad, bälgen kan skadas av utmattning eller korrosion.
  • Vanliga Manöverdon: Handratt, pneumatiskt eller elektriskt ställdon.

Trycktäta Ventiler (Pressure Sealed Valves)

  • Funktion: Designade för högtrycks- och högtemperaturapplikationer. Systemtrycket används för att förstärka tätningen mellan hus och lock – ju högre tryck, desto tätare blir förbandet.
  • Fördelar & Nackdelar:
    • Fördelar: Utmärkt tätning vid höga tryck och temperaturer.
    • Nackdelar: Kan vara mindre effektiv vid låga tryck, ofta tunga och skrymmande.
  • Vanliga Manöverdon: Handratt, växel, elektriskt ställdon.

Avstängnings- och Säkerhetssystem

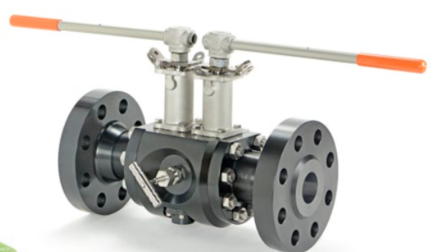

  • Block and Bleed / Double Block and Bleed (DBB): System med två avstängningsventiler och en avluftningsventil mellan dem för att skapa en säker avskiljning av en processdel, vilket möjliggör säkert underhåll. En DBB-ventil integrerar denna funktion i en enda, kompakt enhet.
  • Säkerhetsventiler (Pressure Relief / Safety Valves): En fjäderbelastad ventil designad för att automatiskt öppna vid ett förinställt tryck och skydda ett system från farligt övertryck.
  • Reglerventiler (Control Valves): Används för att kontinuerligt reglera flöde eller tryck. De är oftast automatiska och styrs av en signal från ett styrsystem. De kan vara av kägel-, kul- eller vridspjällstyp, men med specialdesignade interna delar för precis reglering.
