Linade Ventiler

En Guide till Linade Ventiler och Komponenter

För hantering av extremt korrosiva eller högrena medier är materialvalet avgörande. Linade ventiler och komponenter erbjuder en tekniskt avancerad och ekonomiskt fördelaktig lösning, där ett robust, tryckbärande hus skyddas av ett invändigt foder (liner) av en korrosionsbeständig fluorplast. Detta ger styrkan hos stål med den kemiska resistensen hos plaster som PFA eller PTFE.

Genom vårt partnerskap med MRC Global erbjuder Cynerg Group AB ett komplett sortiment av linade produkter som säkerställer överlägsen prestanda och säkerhet i era mest aggressiva kemiska applikationer.

Varför Välja Linade Komponenter?

Överlägsen Kemisk Resistens: Skyddar mot ett brett spektrum av syror, baser och lösningsmedel.
Kostnadseffektivt: Ett mer ekonomiskt alternativ till ventiler helt i dyra speciallegeringar som Hastelloy® eller Monel®.
Hög Renhet: Förhindrar metalljon-kontaminering av processmediet, vilket är kritiskt inom läkemedels- och elektronikindustrin.

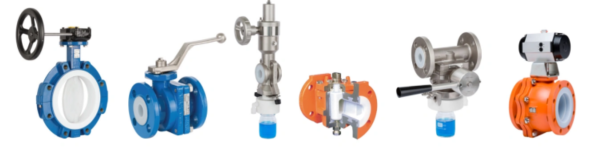

Vårt Sortiment av Linade Produkter

Linade Kulventiler (Lined Ball Valves)

Funktion: En standardkulventil där både huset och kulan är helt inkapslade i ett tjockt lager av PFA eller liknande. Ger en tät avstängning och goda flödesegenskaper.
Användning: Utmärkt för on/off-service i rena och korrosiva applikationer.

Linade Kikventiler (Lined Plug Valves)

Funktion: En o-smord kikventil där både hus och kik är fodrade med PTFE. Denna design är ofta mer robust i applikationer med partiklar än en linad kulventil.
Användning: Ett mycket vanligt val inom kemisk industri för pålitlig avstängning av aggressiva medier.

Linade Vridspjällsventiler (Lined Butterfly Valves)

Funktion: En vridspjällsventil där insidan av ventilhuset och ofta även spjället är klädda med ett korrosionsbeständigt material som PTFE.
Användning: En kostnadseffektiv lösning för avstängning och enklare reglering i större rördimensioner för kemikalier och behandlat vatten.

Linade Membranventiler (Lined Diaphragm Valves)

Funktion: Kombinerar membranventilens unika egenskap att isolera mediet från manöverdonet med ett skyddande foder i ventilhuset.
Användning: Perfekt för de mest aggressiva, smutsiga eller hygieniska applikationerna där både mediet måste isoleras och ventilhuset måste skyddas.

Linade Backventiler (Lined Check Valves)

Funktion: En självverkande ventil som förhindrar återflöde, där alla medieberörda delar är skyddade av ett korrosionsbeständigt foder. Finns i utföranden som klaffbackventiler och kulbackventiler.
Användning: Kritiska för att skydda pumpar och annan utrustning i korrosiva system där återflöde kan orsaka skada eller farliga situationer.

Linade Smutsfilter (Lined Strainers)

Funktion: Ett filterhus med en intern silkorg, där hela insidan är klädd med en skyddande liner. Används för att mekaniskt avskilja partiklar och skydda känslig nedströmsutrustning.
Användning: Ett måste i alla linade rörsystem för att skydda pumpar, instrument och ventiler från partiklar som kan skada den känsliga linern.

Gemensamma Specifikationer

Standarder: Designen följer generella standarder som ASME B16.34 och API 609 (för vridspjäll).
Produktcertifieringar: Kan levereras för att uppfylla kraven i PED 2014/68/EU och ATEX 2014/34/EU.
Material (Liner): PFA är det vanligaste materialet tack vare sin utmärkta kemiska resistens och höga temperaturtålighet. Andra material som PTFE, PVDF och ETFE används också.
Material (Hus): Segjärn (Ductile Iron), Kolstål (WCB).
Tryckklasser: Vanligtvis ASME Class 150# (PN16) och Class 300# (PN40).

Kontakta oss på CynerG Group AB för teknisk rådgivning och för att begära en offert. Som MRC Globals partner i Sverige säkerställer vi er tekniska specifikation och vidarebefordrar er förfrågan för en formell offert direkt från MRC Global. Hela processen samordnas enkelt och tryggt genom oss.
