I moderna industriprojekt är tid, säkerhet och strikt regelefterlevnad avgörande faktorer. Traditionella rörbryggor och bärande stålkonstruktioner kräver ofta omfattande svetsarbeten på plats, vilket medför långa ledtider, dolda kvalitetsrisker och dyra säkerhetsarrangemang. CynerG erbjuder, i samarbete med Kruge, ett fullständigt certifierat, modulärt och helt svetsfritt balksystem (SiFramo) skräddarsytt för svensk tung industri.
Patenterad formskruvsteknik – Den svetsfria revolutionen
Kärnan i systemet är den patenterade, gängformande skruven. Istället för att svetsa samman balkar dras systemet ihop mekaniskt. När skruven dras in i profilens förstansade hål formar den sina egna gängor och skapar en högförspänd, vibrationssäker och formlåst knutpunkt.
Detta ger unika fördelar i fält:
- Inga heta arbeten: Eliminera behovet av brandvakter, tillstånd och stopp i produktionen. Systemet kan monteras under full drift, även i EX-klassade zoner och riskmiljöer.
- Optimal gänglåsning: Skruvförbandet uppfyller industrins strängaste krav på gänglåsning och säkring utan behov av lösa brickor eller muttrar.
- Snabbare montage: Konstruktioner byggs upp till 50 % snabbare jämfört med traditionellt stålbyggande.
Tekniska specifikationer och bärförmåga

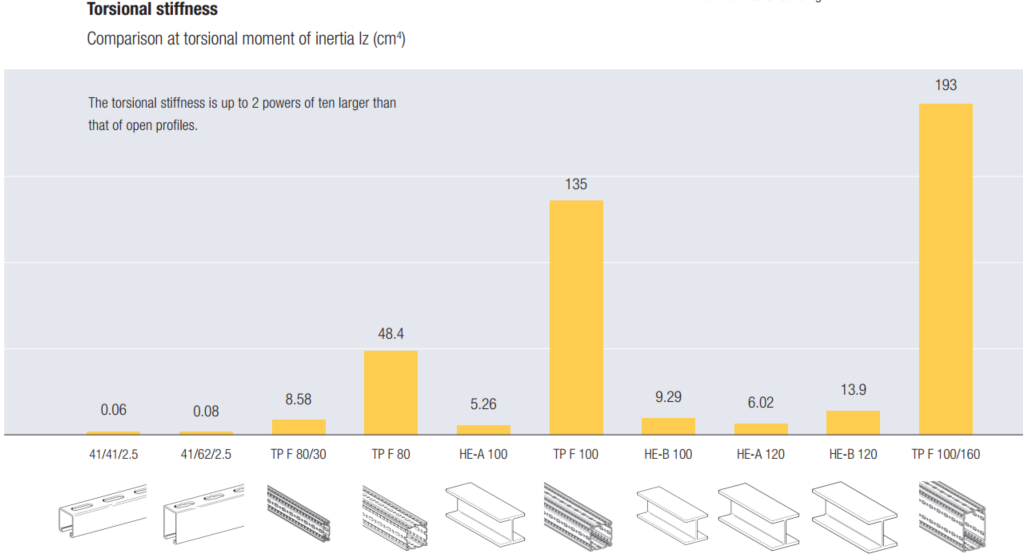

Profilerna kombinerar låg egenvikt med en vridstyvhet som matchar traditionella HEA- och HEB-balkar. Den unika boxprofilen tillåter infästningar på systemets alla fyra sidor, vilket ger en tredimensionell flexibilitet som är omöjlig att uppnå med vanliga U- eller I-balkar utan svetsning.
- Material: Höghållfast stål, optimalt dimensionerat för tunga laster från rörledningar, ventiler och industriell utrustning.
- Flexibilitet: Steglös justering och komplettering i fält. Om en anslutning diffar på några millimeter under installationen justeras bärlinan enkelt på plats med handverktyg.
Korrosionsskydd i C4 utan syrafast stål
Att bygga bärande strukturer i syrafast stål är förenat med enorma materialkostnader och risk för gängskärning vid montage. Vårt modulsystem använder en avancerad ytbehandling (HCP – High Corrosion Protection) som ger ett katodiskt skydd certifierat för Korrosivitetsklass C4. (upp till C5 High mot beställning för marina miljöer, petrokemi och offshore).
- Ingen eftermålning: Systemet levereras med färdigt korrosionsskydd. Skruvarna penetrerar zinkskiktet vid montage utan att förstöra skyddet tack vare zinkens naturliga, katodiska självläkning.
- Hantering av kapytor: För 100 % intakt rostskydd rekommenderas måttbeställda, fabriksgalvade moduler. Vid eventuell kapning i fält godkänns inga kosmetiska kallgalvsprayer – vi tillhandahåller strikta instruktioner för försegling med zinkrik industriepoxi (över 90 % zink i torr film) för att bibehålla anläggningens C4-garanti.
Skräddarsydda lösningar för era kundsegment
Tack vare systemets robusthet och flexibilitet är det det självklara valet över ett brett spektrum av krävande industrisegment:
- Petrokemi & Oljedepåer: Säkra montage i rörgator helt utan brandrisk eller krav på heta arbeten.
- Biogas & Vätgas: Kompakta, tredimensionella installationer i container-moduler och teknikrum där utrymmet är begränsat men vikterna stora.
- Gruvindustri & Tung processindustri: Vibrationssäkra och extremt tåliga upphängningar för tunga flöden under tuffa mekaniska påfrestningar.
- Försvarsanläggningar & Infrastruktur: Snabba, tysta och säkra montage i känsliga skyddsobjekt och bergrum utan tunga svetsaggregat.
- Järnväg & Tunnelsystem: Certifierade och utmattningstestade konstruktioner som klarar de konstanta tryck- och krafterna i järnvägstunnlar.
Fullständig integration med SSG-standard
För den svenska cellulosa- och processindustrin är SSG-standarden ryggraden i alla rörinstallationer. Vårt modulära balksystem är fullt kompatibelt med industrins befintliga komponenter. Ni kan sömlöst kombinera de svetsfria profilerna med era standardiserade SSG-rörklammor, fixar och glidstöd. Detta gör det möjligt att modernisera och bygga om befintliga rörgator steg för steg, med enorma besparingar i både material- och arbetskostnad som resultat.
Kontakta CynerG för teknisk rådgivning och Kruge för dimensionering.
