Galvanisk korrosion i industriella rörsystem – Så undviker du de dolda fällorna
När man bygger avancerade rörsystem för petrokemi, massabruk eller gruvor är valet av material avgörande. Men även om du köper in de dyraste syrafasta rören och de bästa varmförzinkade balkarna, kan anläggningen rosta sönder på nolltid om de monteras fel. Fenomenet kallas galvanisk korrosion. CynerG hjälper er att förstå korrosivitetsklasserna (C1–C5) och hur ni designar upphängningar som håller under hela anläggningens livslängd.
Den klassiska fällan: Rostfritt rör mot galvaniserad balk
Ett av de vanligaste (och dyraste) misstagen vi ser ute på anläggningar är när rörkonstruktörer blandar olika metaller utan att isolera dem från varandra.

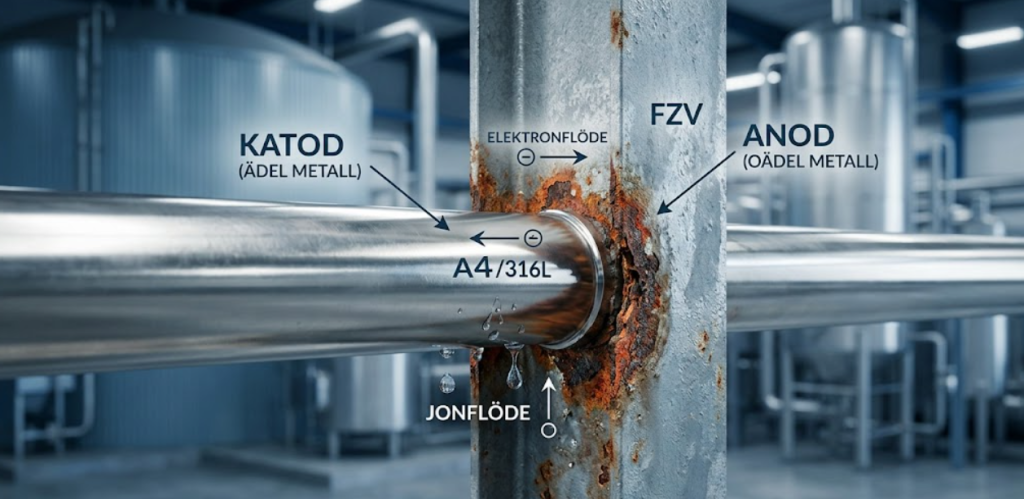

Ett typiskt scenario är att ett rör i syrafast stål (316L/EN 1.4404) klamras fast direkt mot en varmförzinkad (FZV) stålprofil/rörstöd, utomhus i fuktig miljö. När dessa två metaller möts i närvaro av en elektrolyt (regnvatten eller kondens), skapas en galvanisk cell – ett miniatyrbatteri.
I denna process blir den oädlare metallen (zinken på balken) en offeranod åt den ädlare metallen (det rostfria röret). Resultatet? Zinklagret på balken bryts ner i extrem fart och inom ett år börjar den bärande strukturen att rosta kraftigt, trots att den från början var gjord för att hålla i decennier.
Så bryter vi den galvaniska cellen
För att förhindra galvanisk korrosion måste man bryta den elektriska kontakten mellan metallerna. I våra montagesystem från Retherm Kruge och Sikla löser vi detta genom beprövad, industriell design:
- Isolerade rörklammer: Vi använder rörklammer med inlägg av högkvalitativt EPDM-gummi eller polyuretan. Detta skyddar inte bara röret från mekaniskt slitage, utan fungerar som en elektrisk isolator.
- Galvanisk separation i fästpunkter: Om en rostfri konsol måste fästas mot en varmförzinkad balk, säkerställer vi att fästpunkterna förses med isolerande PA-brickor (polyamid) för att garantera att ingen direkt metall-mot-metall-kontakt uppstår.
Den kompletta galvaniska spänningsserien för industrin
För att exakt avgöra risken för galvanisk korrosion använder konstruktörer den galvaniska spänningsserien. Tumregeln är: Ju längre ifrån varandra två metaller står i tabellen, desto kraftigare blir den galvaniska strömmen när de sammanlänkas via en elektrolyt (t.ex. saltvatten, regn eller kondens).
Den metall som står högst upp (den oädla) agerar offeranod och bryts ner, medan den som står längre ner (den ädla) agerar katod och skyddas.
Viktigt om Rostfritt Stål (Aktivt vs. Passivt): Rostfritt stål skyddas av en tunn oxidhinna (passivt tillstånd). Om denna hinna skadas i en syrefattig miljö (t.ex. i en trång spalt eller under stillastående vatten) blir stålet ”aktivt” och flyttas plötsligt högt upp i tabellen, vilket gör att det paradoxalt nog börjar rosta kraftigt.
| Ädelhet | Metall / Legering | Egenskap | Industriell relevans & Risker (Rör och Montage) |
| Mest oädel (Anod) | Magnesium & Magnesiumlegeringar | Extrem offeranod | Används som externa offeranoder inuti stora ackumulatortankar och cisterner för att skydda stålet. |
| Mycket oädel | Zink (Varmförzinkat FZV, HCP, Zinga) | Offeranod | Grundskyddet i siFramo-systemet. Offrar sig långsamt för att skydda det bärande stålet. Förstörs snabbt vid kontakt med koppar eller rostfritt. |
| Oädel | Aluminiumlegeringar | Oädel | Känsligt material. Används i vissa rör och fästen. Får absolut inte monteras mot koppar eller mässing utan isolering. |
| Oädel | Kadmium | Oädel | Användes förr som ytbehandling på bultar, men är idag förbjudet i de flesta applikationer av miljöskäl. |
| Oädel | Kolstål / Gjutjärn (Svart stål) | Oädel | Standardmaterial i tryckkärl och obeskiktade rör (ex. EN 10217-7 svart). Rostar obevekligt utan zinkens eller målarfärgens skydd. |
| Oädel (Aktiv) | Rostfritt stål (Aktivt tillstånd) | Katod blir Anod | Farlig fälla! Om rostfritt stål hamnar i en spalt utan syre tappar det sin passiva hinna och rostar som vanligt kolstål. |
| Mellan / Neutral | Bly & Tenn | Neutral | Förekommer i äldre anläggningar och i vissa lödningar. |
| Ädlare | Mässing (Gul & Röd) | Ädlare | Mycket vanligt i mindre ventiler, instrumentering (Pressix 27) och kopplingar. Tål ej kontakt med aluminium. |
| Ädel | Koppar & Brons | Ädel | Kopparrör skapar starka galvaniska strömmar. Får aldrig klamras med fzb/fzv-klammer utan EPDM-gummiinlägg. |
| Mycket ädel | Koppar-Nickel (CuNi) | Mycket ädel | Används ofta i kylvattenledningar offshore och i datacenter. Kräver total isolering från bärande kolstål. |
| Mycket ädel | Rostfritt stål (304 / EN 1.4301 – Passivt) | Katod (Skyddas) | Standard rostfritt. Skapar en stark galvanisk cell mot varmförzinkade (fzv) balkar. PA-brickor och gummi krävs! |
| Extremt ädel | Syrafast stål (316L / EN 1.4404 – Passivt) | Katod (Skyddas) | Processindustrins standardrör. Ännu ädlare och därmed ännu aggressivare mot oädla balksystem om det slarvas med isoleringen. |
| Extremt ädel | Titan & Super Duplex | Extremt ädel | Används i avancerade ventiler för kemisk industri och offshore. Förstör effektivt alla oädla metaller vid direktkontakt. |
| Mest ädel (Katod) | Grafit / Kolfiber | Extrem Katod | Observera: Grafit är ingen metall, men leder ström. Används som friktionsmaterial i glidstöd. Grafit i direktkontakt med fuktigt stål orsakar omedelbar gropfrätning. |
Förstå korrosivitetsklasserna (ISO 12944)
Att överdimensionera korrosionsskyddet är onödigt dyrt, och att underdimensionera det är direkt farligt. Här är en snabbguide till hur vi matchar rätt ytbehandling med rätt miljö:
- C1 / C2 (Låg korrosivitet): Uppvärmda, torra lokaler (exempelvis vissa teknikrum). Här fungerar elförzinkat (FZB) stål utmärkt för sekundära system som Pressix 27.
- C3 / C4 (Måttlig till Hög): Utomhusmiljöer med normala föroreningar eller fuktiga produktionslokaler. Här krävs varmförzinkat (FZV) med ett tjockare zinkskikt.
- C5 (Mycket Hög): Tuffa industriella miljöer, petrokemi, offshore och biogasanläggningar med kemisk belastning.
Vårt alternativ till dyra rostfria ramverk (HCP)
När en anläggning klassas som C5 tror många projektörer att de måste bygga hela det bärande ramverket i syrafast stål (A4). Detta drar inte bara iväg projektets budget astronomiskt, utan ökar också risken för gängskärning vid montage.
Vår lösning är siFramo-systemet med HCP-beläggning (High Corrosion Protection). Det är en avancerad zink-nickellegering som ger ett robust katodiskt skydd. Som standard levereras systemet för klass C4, men kan anpassas ända upp till klass C5 High mot beställning. HCP-ytan är extremt hård, motstår ”vitrost” betydligt bättre än traditionell varmgalvanisering och läker sig själv vid mindre repor. Ni får därmed ett system som klarar de tuffaste miljöerna, men till en bråkdel av kostnaden för syrafast stål.
Kontakta CynerG för rätt materialval i er nästa rörinstallation
