EN 10168 Block C (C10–C13): Dragprovning, mekanisk hållfasthet och teknologiska rörprov
När spårbarheten (Block B) är säkrad, är det dags att granska materialets faktiska fysiska styrka. Detta är kärnan i ett materialcertifikat för Block C. Det är här tillverkaren bevisar att stålet klarar det tryck och de påfrestningar som er konstruktör har beräknat.
På CynerG Group AB ser vi tyvärr alltför ofta att beställare endast tittar på ”brottgränsen”, när det i själva verket är sträckgränsen och förlängningen som avgör om en ventil eller ett rör är säkert i drift. Dessutom döljer sig en enorm juridisk fallgrop i de moderna metoderna för teknologiska rörprov.
Här bryter vi ner koderna C10 till C13, granskar de kritiska rörproven och förklarar det farliga paradigmskiftet som inköpare måste förstå för att uppfylla kraven i PED 2014/68/EU och AFS 2023:5.
Dragprovning (Tensile Testing): C10 – C13

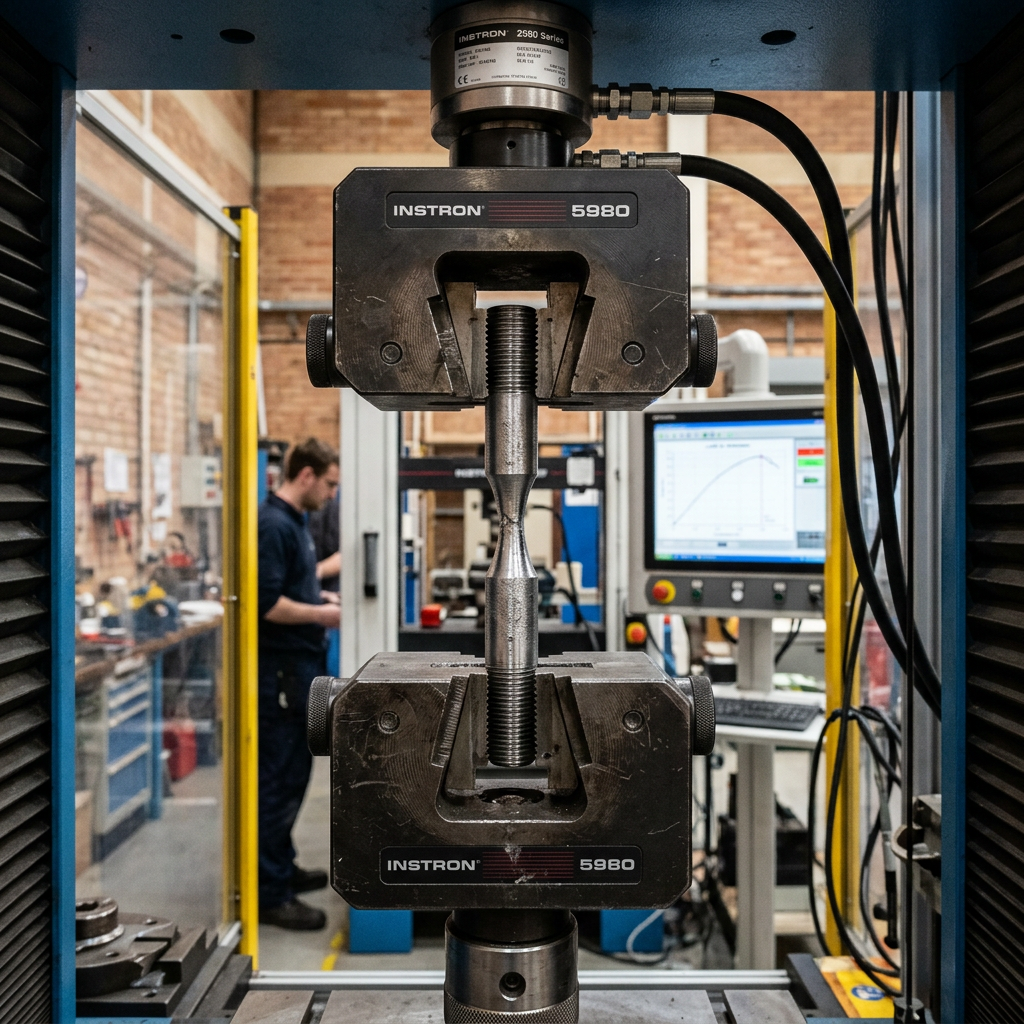

Dragprovning är det mest grundläggande mekaniska testet för metaller. En provstav fräses ut ur materialet och dras isär i en dragprovningsmaskin tills den brister. Testet och resultaten styrs huvudsakligen av SS-EN ISO 6892-1:2019 (”Metalliska material – Dragprovning – Del 1: Provningsmetod vid rumstemperatur”). Inom det amerikanska systemet motsvarar detta ASTM A370-24.
C10: Provkroppens inriktning och temperatur
Anger om provbiten är tagen längs valsriktningen (Longitudinal) eller tvärs över (Transverse), samt vid vilken temperatur provet gjordes (oftast rumstemperatur, ca +20 °C).
C11: Sträckgräns (Yield Strength – ReH eller Rp0.2)
Detta är den enskilt viktigaste siffran för all tryckkärlsdesign. Sträckgränsen (mäts i MPa eller N/mm²) anger den exakta spänningsnivån där materialet slutar att fjädra tillbaka (elastisk deformation) och istället börjar deformeras permanent (plastisk deformation).
- Varför det är kritiskt: All rör- och tryckkärlsberäkning (exempelvis enligt SS-EN 13480 eller ASME BPVC) baseras på att utrustningen aldrig får överskrida sträckgränsen. Om trycket i ditt system får materialet att nå denna gräns, kommer röret eller ventilen att svälla och aldrig återfå sin ursprungliga form.
- På certifikatet: För kolstål med tydlig sträckgräns anges ofta ReH (övre sträckgräns). För rostfritt syrafaststål (som 316L), som saknar en tydlig punkt där det plötsligt ”ger vika”, använder man istället Rp0,2 (0,2-gränsen). Detta är den spänning som krävs för att ge materialet en kvarstående förlängning på exakt 0,2%.
C12: Brottgräns (Tensile Strength – Rm)
Detta är den maximala spänningen (MPa) som materialet kan bära under dragprovet innan det går av helt. Brottgränsen är alltid betydligt högre än sträckgränsen i tryckkärlsstål, men det är sällan den dimensionerande faktorn i moderna beräkningar.
C13: Förlängning (Elongation – A)
Ett mått på materialets duktilitet (seghet). Det anger i procent (%) hur mycket provstaven sträckte ut sig innan den brast.
- Varför det är kritiskt: Ett material med låg förlängning (exempelvis gjutjärn) är sprött. Vid en tryckstöt i systemet spricker det omedelbart och utan förvarning, som glas. Ett material med hög förlängning (som austenitiskt rostfritt stål, vilket ofta har >40% förlängning) kommer istället att deformeras och ”varna” långt innan ett katastrofalt brott sker.
Teknologiska rörprov: Den dolda juridiska fällan
Utöver dragprovningen kräver många produktstandarder för rör (exempelvis SS-EN 10216-2:2013+A1:2019) att tillverkaren utför ”teknologiska prov” för att bevisa att röret tål att bockas, flänsas eller utsättas för tryck utan att spricka.
Paradigmskiftet i ISO-standarderna
Historiskt sett, under de äldre europeiska standarderna för rörprovning (som de numera utgångna SS-EN 10232 till SS-EN 10236), var testmetoderna ofta utformade så att laboratoriet levererade ett tydligt resultat: ”Godkänt” eller ”Icke godkänt”.
Detta gäller inte längre för de moderna ISO-standarderna, vilket skapar en enorm säkerhetsrisk för den ouppmärksamme. De moderna provningsstandarderna beskriver enbart hur utrustningen ska ställas in och hur testet ska utföras. De innehåller inga acceptanskriterier.
Låt oss titta på de vanligaste proven:
- Plattningsprov (Flattening Test) – SS-EN ISO 8492:2013: Röret pressas platt mellan två parallella plattor. Mäter rörets förmåga att deformeras utan att spricka.
- Vidgningsprov (Drift Expanding Test) – SS-EN ISO 8493:1998: En kon pressas in i röränden för att vidga den.
- Flänsningsprov (Flanging Test) – SS-EN ISO 8494:2013: Testar förmågan att kraga rörets ände till en 90-gradig fläns utan att radien spricker.
- Ringvidgningsprov (Ring Expanding Test) – SS-EN ISO 8495:2013: En ring skärs från röret och vidgas inifrån med en dorn tills den spricker.
Vem bär ansvaret idag?
Om ett testlaboratorium utför ett ringvidgningsprov enligt ISO 8495 idag, kommer de bara att notera i certifikatet vid vilken procentuell utvidgning (t.ex. 18%) sprickan uppstod. Labbet kommer inte att underkänna materialet.
Det är upp till produktstandarden, eller ännu vanligare, anläggningsägaren (beställaren) att ha definierat acceptanskriteriet. Om du i din inköpsorder missar att specificera att ”Röret ska klara minst 20% utvidgning enligt ISO 8495 utan sprickbildning”, och röret spricker vid 18%, har du formellt sett köpt och accepterat ett defekt rör. Du bär hela risken vid en eventuell olycka.
CynerG:s Råd till Inköpare
Att köpa tryckbärande rör och rördelar handlar inte bara om att ange dimensioner och materialtyp. Det handlar om att äga specifikationen.
- Läs produktstandarden: Kontrollera exakt vilka minimivärden som krävs för sträckgränsen vid er drifttemperatur.
- Specificera acceptanskriterier: Lämna aldrig utrymme för tolkning vid teknologiska rörprov. Skriv in exakta gränsvärden för sprickbildning i inköpsordern.
- Granska Block C kritiskt: Acceptera aldrig ett materialcertifikat där ett prov redovisas med ett tomt fält eller ”N/A” om er applikation och gällande AFS-krav kräver det.
