EN 10168 Block C (C00–C09): Provkroppens Identitet och Uttagsläge
Innan vi tittar på hur mycket stryk materialet tål i en dragprovningsmaskin eller under en Charpy-pendel, måste vi veta exakt vilken stålbit som har testats. Ett vanligt knep (eller misstag) i branschen är att ta ut provbiten från den plats i godset där stålet är som allra starkast, vilket ger en falsk trygghet i certifikatet.
För att förhindra detta använder standarden EN 10168 koderna C00 till C09. Dessa koder beskriver provbitens ”geografi”. På CynerG Group AB granskar vi alltid detta först, eftersom ett perfekt resultat på en felaktigt utvald provbit gör hela testet ogiltigt.
C00: Identifikation av provkroppen (Test Piece Identification)
Detta är koden som knyter den lilla provstaven i laboratoriet till det stora smältnumret (Block B) i fabriken. Spårbarheten får aldrig brytas mellan ugnen och testlabbet.

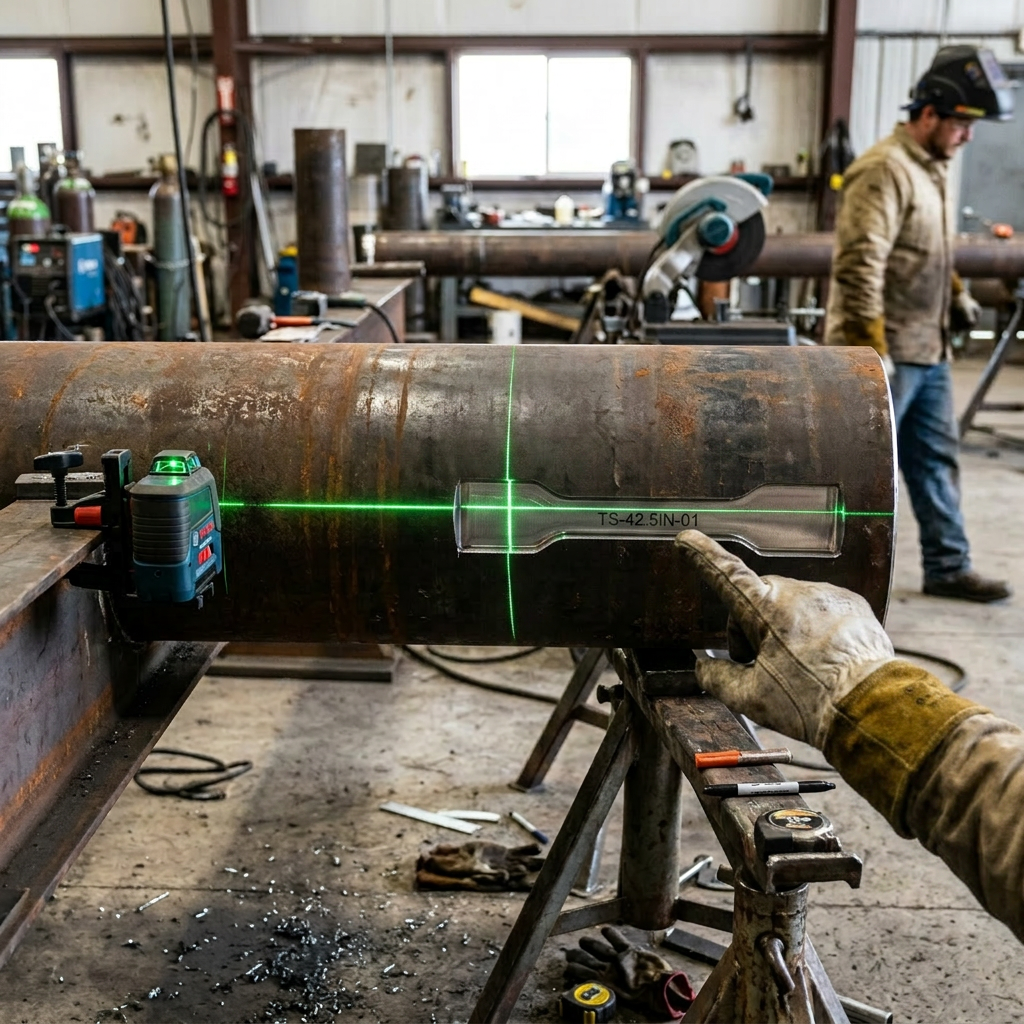

C01: Provkroppens uttagsläge (Location of the test piece)
Anger exakt var på produkten provbiten skars ut. Beroende på om det är ett sömlöst rör, en smidd fläns eller ett gjutgods, varierar materialets egenskaper beroende på godstjocklek och svalningshastighet. Om standarden kräver att provet ska tas från den tjockaste delen av godset, måste detta framgå här.
C02: Provkroppens riktning (Direction of the test piece) – Den Dolda Fällan
Precis som trä har fibrer, får stål en ”fiberriktning” när det valsas eller smids (kornstrukturen sträcks ut). Kod C02 anger hur provbiten frästes ut i förhållande till denna riktning:
- Longitudinal (L) / Längsgående: Provbiten är tagen längs valsriktningen. Stålet är nästan alltid starkast och segast i denna riktning.
- Transverse (T) / Tvärgående: Provbiten är tagen tvärs över valsriktningen. Att dra isär stålet ”mot fibrerna” ger lägre och mer konservativa (ärliga) värden.
CynerG:s Råd: I ett trycksatt rör är den största spänningen alltid den tvärgående (hoop stress). Om ni köper rör för höga tryck och produktstandarden kräver Transverse (tvärgående) tester, men certifikatet anger ”L” (Longitudinal) under kod C02, så har tillverkaren sannolikt fuskat eller valt den enklaste vägen för att få godkända värden. Utrustningen är därmed inte godkänd.
C03: Provningstemperatur (Test temperature)
Här anger man den generella rumstemperaturen i laboratoriet när testen utfördes (oftast runt +20 °C). Om specifika tester görs i extrem kyla (som Charpy V) eller i extrem hetta (som varmdragprov) har dessa ofta egna temperaturkoder längre ner i certifikatet (t.ex. C41).
