EN 10168 Block B: Produktbeskrivning, Leveranstillstånd och Spårbarhet
När du granskar ett materialcertifikat enligt SS-EN 10204:2004 (Metalliskt material – Typer av kontrolldokument) är det frestande att direkt bläddra till de mekaniska resultaten. Men ett certifikat är helt värdelöst om du inte först kan bevisa, bortom allt rimligt tvivel, att pappret du håller i handen faktiskt tillhör det fysiska röret eller den ventil som ligger framför dig.
Det är detta som Block B i standarden SS-EN 10168:2004 (Stålprodukter – Kontrolldokument – Förteckning över information och beskrivning) reglerar. Detta block utgör materialets ”DNA” och hanterar produktens identitet, tillverkningshistorik (särskilt värmebehandling) och den juridiska spårbarheten.
På CynerG Group AB vet vi att de flesta avvikelser vid revisioner uppstår just här. Här bryter vi ner koderna i Block B.
B01 – B04: Produktens Identitet och Styrande Standarder
Dessa koder definierar exakt vad produkten är och vilka övergripande tekniska regelverk den är tillverkad enligt. En inspektör måste säkerställa att detta stämmer exakt överens med inköpsordern (Purchase Order).
- B01 (Produktform): Anger om det är ett sömlöst rör (Seamless Pipe), en smidd fläns (Forged Flange) eller ett gjutet ventilhus (Cast Valve Body).
- B02 (Stålsort och Materialstandard): Här anges den exakta materialstandarden. Det räcker inte med förkortningar; den fullständiga specifikationen måste vara uppfylld.
- Europeiskt exempel (EN): Materialet kan anges som ”P235GH” enligt SS-EN 10216-2:2013+A1:2019 (”Sömlösa stålrör för tryckändamål – Tekniska leveransbestämmelser – Del 2: Olegerade och legerade stålrör med angivna egenskaper vid förhöjd temperatur”).
- Amerikanskt exempel (ASME/ASTM): Materialet anges som ”Grade B” enligt ASME Boiler and Pressure Vessel Code (BPVC) Section II, Part A, baserat på ASTM A106/A106M-19a (”Standard Specification for Seamless Carbon Steel Pipe for High-Temperature Service”).
B07: Smältnumret (Heat Number) – Certifikatets Hjärta och Spårbarhetens Kärna
Av alla informationskoder i SS-EN 10168 är B07 den i särklass viktigaste för att uppfylla kraven i Europaparlamentets och Rådets direktiv 2014/68/EU om tryckbärande anordningar (PED). Den svenska implementeringen av detta direktiv är Arbetsmiljöverkets föreskrift AFS 2023:5.
Vad är ett smältnummer (Heat Number / Charge Number / Cast Number)? När ett stålverk smältlegerar skrot och råjärn i en ugn (exempelvis en ljusbågsugn) skapas en specifik ”smälta”. Hela denna flytande stålbatch får ett unikt identifieringsnummer. Allt stål som därefter gjuts, valsas till rör eller smids till flänsar från exakt denna ugnsladdning får detta nummer. Detta eftersom de delar exakt samma kemiska sammansättning ner på atomnivå.
Den Kritiska Länken: Fysisk märkning vs. Certifikat
Enligt PED (Bilaga I, avsnitt 3.1.5 om spårbarhet) måste tillverkaren av den tryckbärande utrustningen säkerställa att materialet går att spåra från färdig produkt tillbaka till det specifika materialcertifikatet.

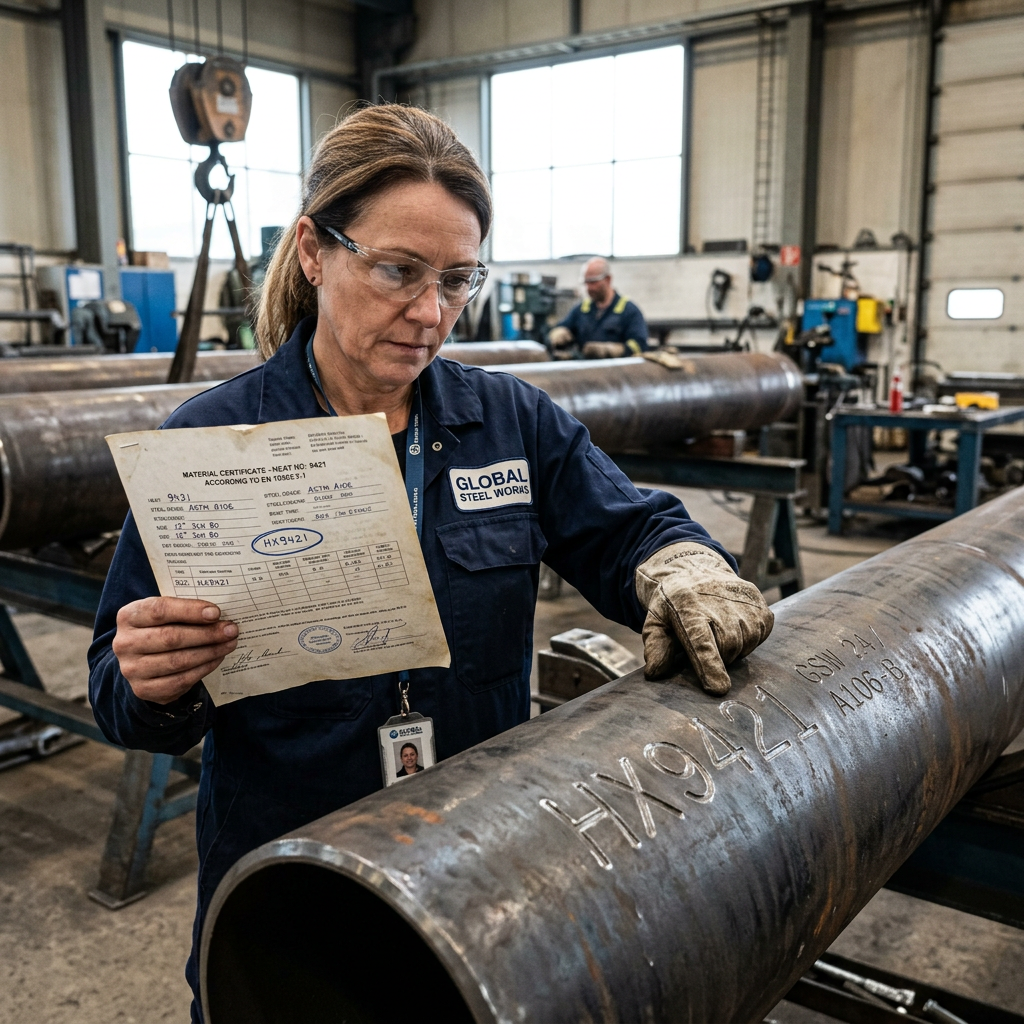

- Du läser av kod B07 på ditt 3.1-certifikat. Låt oss säga att smältnumret är HX9421.
- Du inspekterar rördelen eller ventilhuset visuellt. Numret HX9421 MÅSTE vara permanent stämplat (Hard Stamped), etsat eller ingjutet i metallens yta.
- Överföring av märkning (Transfer of Markings): Om ett rör måste kapas under montaget, åligger det svetsaren eller montören att fysiskt stämpla över smältnumret till den avkapade delen innan snittet görs. Görs inte detta blir materialet oidentifierbart skrot och är direkt olagligt att använda i ett tryckkärl.
B08: Leveranstillstånd och Värmebehandling (Delivery Condition)
Att veta stålets kemi räcker inte. Hur stålet har värmts upp och kylts ner under tillverkningen förändrar dess inre kristallstruktur, vilket avgör om stålet är starkt, mjukt, segt eller livsfarligt sprött. Kod B08 redovisar denna värmebehandling.
Inköpare missar ofta denna kod, vilket leder till katastrofala följder vid låga temperaturer eller aggressiva medier. Här är de vanligaste tillstånden enligt både EN- och ASME-standarder:
1. AR (As Rolled / Varmvalsat)
Stålet har formats vid hög temperatur och sedan fått svalna utan någon ytterligare kontrollerad värmebehandling. Detta tillstånd ger varierande mekaniska egenskaper och är i många fall inte tillåtet för krävande tryckbärande utrustning, särskilt vid låga temperaturer.
2. N (Normalized / Normaliserat)
- Process: Stålet värms upp till en temperatur strax över dess övre omvandlingspunkt (austenitiseringspunkten, ofta runt 850–920 °C beroende på kolhalt) och tillåts sedan svalna långsamt och jämnt i stillastående rumsluft.
- Resultat och syfte: Detta ”nollställer” stålets struktur och skapar små, jämnt fördelade korn (finkornigt stål). Mindre korn gör stålet betydligt segare och mer motståndskraftigt mot sprödbrott vid låga temperaturer.
- Regelverk: Ett absolut krav om du beställer stål för lågtemperaturapplikationer i Europa, exempelvis enligt SS-EN 10028-3:2017 (”Platta produkter av stål för tryckändamål – Del 3: Svetsbara finkornstål, normaliserade”).
3. QT (Quenched and Tempered / Seghärdat)
- Process (Tvåstegsraket): 1. Quenching (Släckning): Stålet värms upp och kyls extremt snabbt i vatten, olja eller forcerad luft. Detta gör stålet extremt hårt, men samtidigt lika sprött som glas (martensitisk struktur). 2. Tempering (Anlöpning): Stålet värms upp igen, men till en lägre temperatur (ofta 500–650°C), och hålls där ett tag innan det svalnar.
- Resultat och syfte: Anlöpningen tar bort sprödheten men behåller en stor del av styrkan. Resultatet är ett stål som är extremt starkt men ändå tillräckligt segt.
- Regelverk: Mycket vanligt för höghållfasta fästelement, exempelvis bultar enligt ASTM A193/A193M-23 (”Standard Specification for Alloy-Steel and Stainless Steel Bolting for High Temperature or High Pressure Service and Other Special Purpose Applications”) – exempelvis den vanliga bultkvaliteten B7.
4. SA (Solution Annealed / Upplösningsbehandlat)
- Process: Används uteslutande för austenitiska rostfria stål (som 304L och 316L). Materialet värms till extremt höga temperaturer (ofta över 1040 °C) och kyls därefter mycket snabbt, oftast i vatten.
- Resultat och syfte: Syftet är att tvinga kolatomerna i stålet att lösas upp och ”frysa fast” i austenitstrukturen. Om ett rostfritt stål kyls långsamt bildas kromkarbider i korngränserna, vilket stjäl krom från ytan och gör att stålet förlorar sitt rostskydd (interkristallin korrosion).
- Regelverk: Ett ovillkorligt krav i standarden ASTM A312/A312M-22a (”Standard Specification for Seamless, Welded, and Heavily Cold Worked Austenitic Stainless Steel Pipes”).
5. SR (Stress Relieved / Avspänningsglödgat)
- Process: Uppvärmning till en temperatur under stålets omvandlingspunkt, hålltid där och sedan långsam nedkylning.
- Resultat och syfte: Förändrar inte materialets styrka, utan syftar enbart till att bygga bort inre spänningar som har uppstått vid svetsning eller tung maskinbearbetning. Spänningar i materialet ökar risken för spänningskorrosion och sprickbildning drastiskt.
- Regelverk: Refereras ofta till som PWHT (Post Weld Heat Treatment) i konstruktionsnormer som ASME BPVC Section VIII, Division 1 (Regler för konstruktion av tryckkärl).
B09 – B13: Dimensioner, Toleranser och Verkliga Mått
Tillverkaren måste redovisa godsets faktiska uppmätta dimensioner (ofta stickprov).
- B09 (Tjocklek / Wall Thickness): Det uppmätta godset på röret eller ventilhuset.
- B10 (Ytterdiameter / Outside Diameter)
- B11 (Längd / Length)
Den kritiska dimensionella granskningen: Vid en certifikatsgranskning räcker det inte att konstatera att det står ”Godstjocklek: 8,18 mm” på papperet. Du som beställare måste verifiera detta värde mot de beräknade minimikraven i er rörkonstruktion.
- Om du köper en ventil måste B09-värdet (godstjockleken) på certifikatet vara lika med eller överstiga de minimikrav på godstjocklek som ställs i ASME B16.34-2020 (”Valves—Flanged, Threaded, and Welding End”) för den specifika tryckklassen.
- För rörledningar måste tjockleken överstiga ”Minimum Wall Thickness” inklusive toleranser för korrosion, beräknat enligt SS-EN 13480-3:2017 (”Metalliska industriella rörledningar – Del 3: Konstruktion och beräkning”).
- Varning: Tillåten minustolerans enligt produktspecifikationen (t.ex. ASTM A106 tillåter ofta -12,5% på godstjockleken) måste räknas in. Ett rör med nominellt gods på 10 mm kan levereras som 8,75 mm och ändå vara godkänt enligt stålstandarden, men det kanske inte räcker för din tryckberäkning!
Att fullt ut förstå Block B är skillnaden mellan pappersexercis och verklig säkerhet. Ett misstag i leveranstillståndet (B08) eller ett missat smältnummer (B07) kan göra en mångmiljoninvestering obrukbar. Behöver ni hjälp med utbildning eller teknisk granskning av dokumentation? CynerG Group AB säkerställer att ni förstår varje siffra.
