Heliumtest vs. Metantest: Den djupa guiden till ISO 15848-1 och Täthetsklasser
När processindustrin uppgraderar sina anläggningar för att hantera vätgas (H₂), toxiska gaser eller för att möta striktare krav på flyktiga utsläpp (Fugitive Emissions), krävs en djupare förståelse för hur ventiler testas. Att i en inköpsspecifikation kräva en ”tät ventil” eller hänvisa till felaktig testgas kan leda till att anläggningen underkänns vid en revision.
Denna guide bryter ner fysiken bakom testgaserna, skillnaden mellan amerikanska API-krav och den internationella standarden EN ISO 15848-1 samt hur man tolkar täthetsklasserna AH, BH och CH.
1. Testgasens fysik: Varför molekylstorleken avgör allt
Ett av de vanligaste misstagen i tekniska specifikationer är att man inte definierar vilken spårgas som ska användas för att verifiera ventilens täthet. Valet av gas avgör testets svårighetsgrad och därmed ventilens faktiska säkerhetsnivå.
- Metan (CH₄): Metan är en relativt stor molekyl och används nästan uteslutande i de amerikanska standarderna från American Petroleum Institute (API). Ett test med metan är utmärkt för den konventionella olje- och gasindustrin.
- Helium (He): Helium är universums näst minsta atom; endast vätgas är mindre. Detta gör helium till den absolut mest effektiva spårgasen för att hitta mikroskopiska läckagevägar i en ventilpackbox.
Den kritiska insikten: En ventil som framgångsrikt har passerat ett läckagetest med metan är inte per automatik tät mot vätgas. De mindre vätgasmolekylerna kan enkelt tränga igenom en packning som stoppar metan. För vätgas och högtoxiska medier är ett test med helium det enda vetenskapligt säkra beviset på täthet.
2. API-Standarderna och ”Metanfällan”
Inom petrokemin refereras det ofta till standarder som API 624 (för sluss- och kägelventiler) eller API 641 (för kulventiler). Dessa tester mäter läckaget och underkänner ventilen om utsläppet överstiger ett fast värde på 100 ppmv (parts per million by volume).
Observera att dessa API-tester utförs med metan. Att i ett projekt för vätgas jämställa API 624 med den strängare ISO 15848-1-standarden är därför ett tekniskt felsteg som lämnar dörren öppen för potentiella läckage.
3. EN ISO 15848-1 och Täthetsklasserna (A, B och C)
Den internationella standarden EN ISO 15848-1 är den globala guldstandarden för kritisk typprovning. Till skillnad från API är ISO-standarden ett modulärt system som mäter det exakta massflödet av gas.
För att certifikatet ska vara giltigt kräver standarden att man tydligt anger spårgasen med ett suffix: H för Helium eller M för Metan. Detta skapar de specifika täthetsklasser som processingenjörer måste specificera. Läckaget mäts i mg/(s·m) relaterat till ventilspindelns diameter.
Den Kompletta Tabellen för Täthetsklasser
| Klass | Suffix | Maxläckage (mg/(s·m)) | Spårgas | Mätmetod | Applikationsområde |
| Klass A | AH | ≤ 10⁻⁶ | Helium | Vakuum | Noll-läckage. Vätgas, HF-syra, dödliga gaser. Kräver ofta bälgavtätning. |
| Klass A | AM | ≤ 10⁻⁵ | Metan | Vakuum | Extrema krav för naturgas/VOC. |
| Klass B | BH | ≤ 10⁻⁴ | Helium | Vakuum/Sniffing | Kritisk standard. Vätgas (miniminivå), farliga VOC. |
| Klass B | BM | ≤ 10⁻³ | Metan | Sniffing | Standard för raffinaderier och petrokemi. |
| Klass C | CH | ≤ 10⁻² | Helium | Sniffing | Generella ångor och ofarliga gaser. Ofta otillräckligt för nya miljökrav. |
| Klass C | CM | ≤ 10⁻¹ | Metan | Sniffing | Lägsta godkända nivån för industriella gaser. |
4. Hur hittas läckaget? (Vakuum vs. Sniffing)
För att uppnå de olika täthetsklasserna ställer ISO-standarden krav på hur mätningen, utförd med en masspektrometer, ska genomföras.

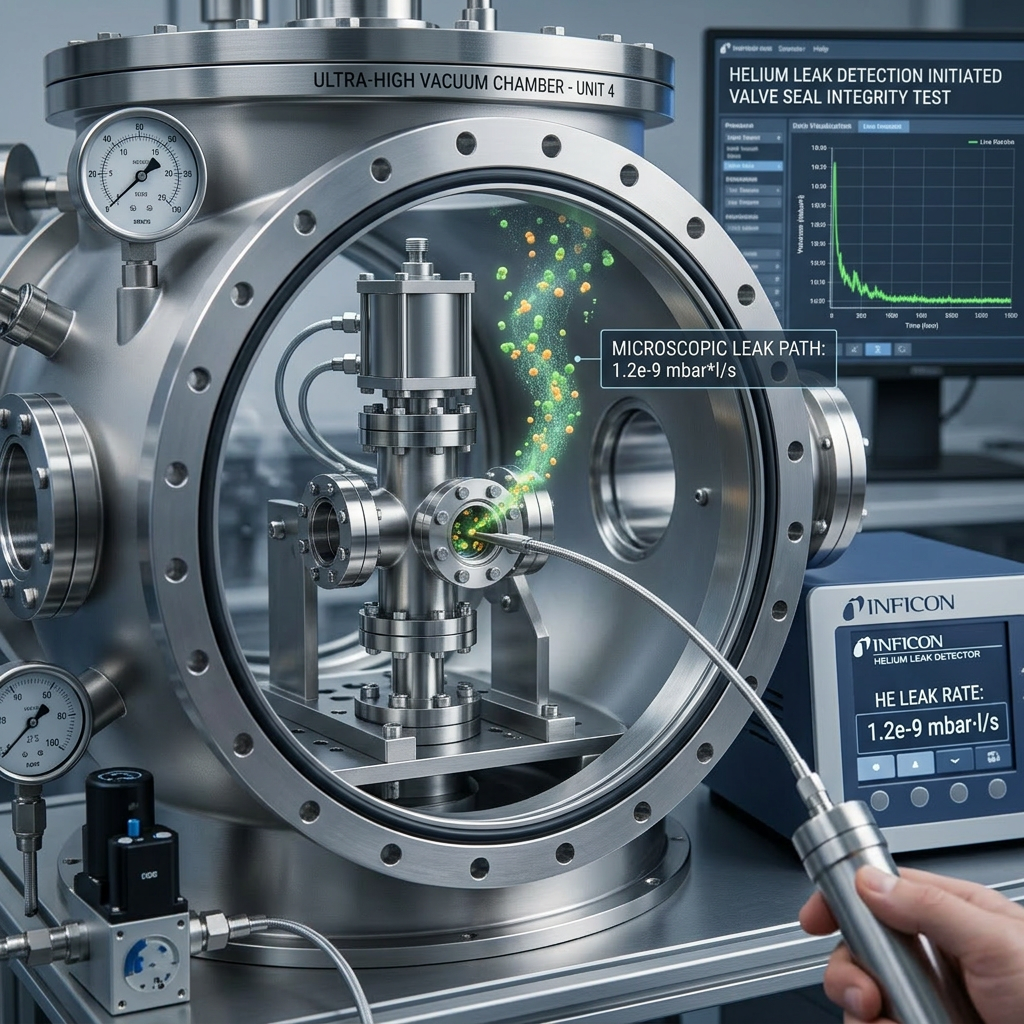

- Vakuummetoden (Global Test): Ventilens yttre omsluts av en sluten vakuumkammare, medan den trycksätts med helium inuti ventilen. Varje atom som läcker ut sugs in i masspektrometern. Detta är den i särklass mest exakta mätmetoden och ger ett absolut värde på massflödet och är ett krav för att nå Klass AH.
- Sniffningsmetoden (Local Test): Ventilen trycksätts och en operatör sveper en kalibrerad masspektrometersond (”sniffer”) manuellt över packboxen och husdelningen. Metoden hittar exakt var läckaget sker och är standard för Klass B och C.
5. Uthållighetsklasser (Mekaniska cykler)
När man specificerar ISO 15848-1 måste man även ange ventilens Uthållighetsklass (Endurance Class). Detta definierar hur många gånger ventilen kan öppnas och stängas innan packboxen eventuellt börjar läcka över det tillåtna gränsvärdet.
- Isolerventiler (On/Off): Har ett relativt lågt antal rörelser. De testas i klasserna CO1 (500 cykler), CO2 (1500 cykler) eller CO3 (2500 cykler).
- Reglerventiler: Cyklas kontinuerligt och kräver extremt robusta tätningar. De testas i klasserna CC1 (20 000 cykler), CC2 (60 000 cykler) eller CC3 (100 000 cykler).
Teknisk anmärkning gällande kvartsvarvsventiler: Kulventiler och vridspjällsventiler har av konstruktionsskäl ett mindre utrymme för spindeltätningen än ventiler med stigande spindel. För att dessa ska uppnå de tuffaste uthållighets- och täthetsklasserna (som Klass AH/BH och CO3) krävs nästan uteslutande fjäderbelastning (live-loading) som bibehåller en konstant och jämn kompression på packningen under drift.
Sammanfattning för Inköps- och Projektingenjörer
Att skriva en teknisk specifikation som kräver ”ISO 15848-1” utan att ange suffixet är att lämna säkerheten åt slumpen. För att få anbud på rätt teknisk nivå bör följande principer tillämpas i upphandlingsunderlaget:
”För vätgas (H₂), toxiska gaser, eller rörklasser med förhöjda krav på miljösäkerhet, ska ventilen vara typtestad och certifierad enligt EN ISO 15848-1. Täthetsklass BH (eller AH) erfordras. Provningen ska bevisligen vara utförd med Helium. Uthållighetsklass ska anges av tillverkaren. Temperaturklass ska väljas utifrån ventilens maximala designtemperatur och anges strikt enligt ISO-standardens fasta klasser (upp till maximalt t400).”
