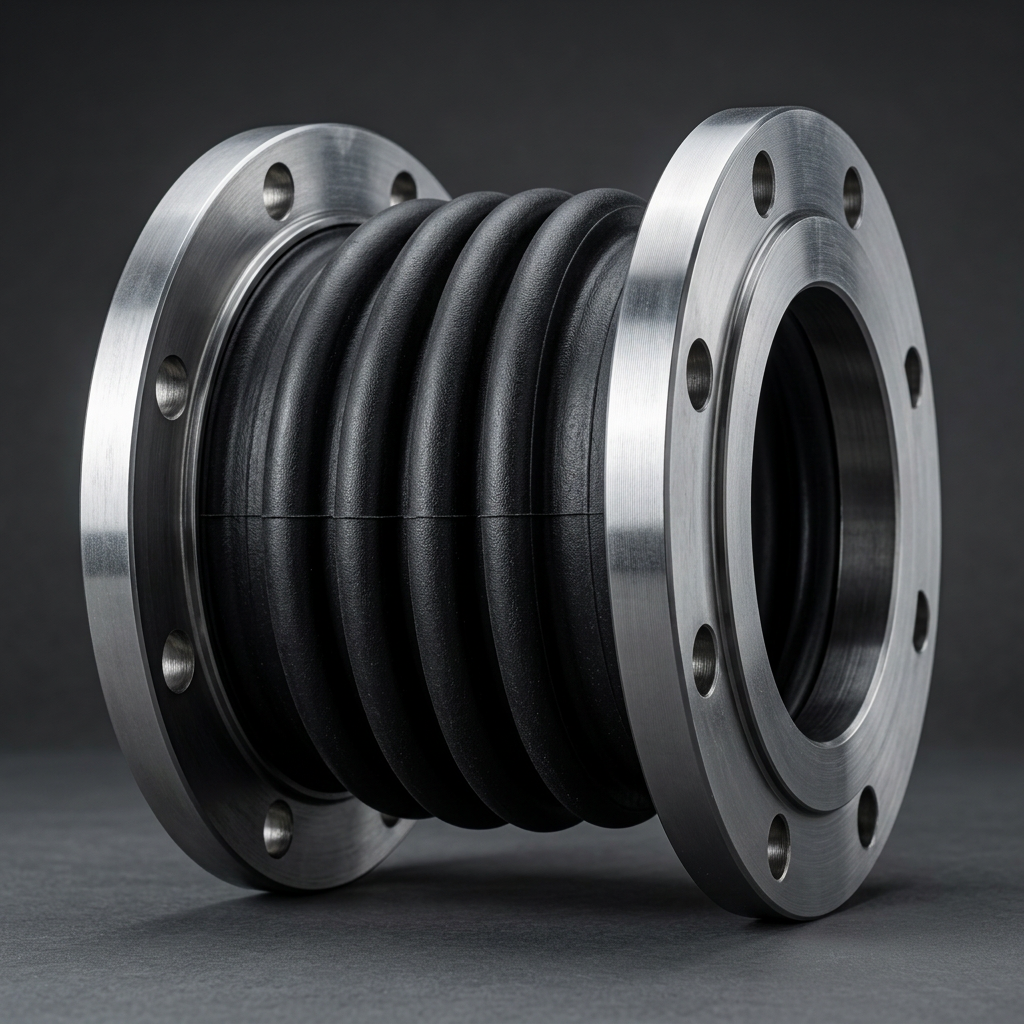

Bolted rubber expansion coupling joining two industrial pipes
A heavy-duty rubber pipe coupling secured with bolts and metal flanges.

Gummikompensatorer: Avancerad rörelsedynamik, materialteknik och globala Standarder (PED, ASME, API)

I komplexa industriella rörsystem är vibrationsisolering och rörelseupptagning kritiska faktorer för anläggningens livslängd och säkerhet. Roterande utrustning – såsom processpumpar, kompressorer och turbiner – genererar strukturburet ljud och dynamiska krafter som ofrånkomligen leder till materialutmattning om de inte hanteras. Samtidigt måste systemet kunna absorbera termisk expansion, tryckstötar och eventuella sättningar.

En industriell gummikompensator är en högteknologisk kompositkonstruktion. På CynerG Group AB kombinerar vi processerfarenhet med djupgående expertis inom elastomerteknik och globala tryckkärlsstandarder för att konstruera lösningar som skyddar er utrustning, minimerar tryckfall och garanterar fullständig lagstiftningsmässig överensstämmelse enligt PED, ASME och API.

Konstruktion och kompositmekanik

Tillförlitligheten hos en gummikompensator bygger på interaktionen mellan dess olika skikt. Tillverkningen sker strikt enligt riktlinjerna från FSA (Fluid Sealing Association), branschstandarden för icke-metalliska kompensatorer. Designen dimensioneras genom att balansera flexibilitet med extrem draghållfasthet:

  1. Innertub (Liner): Det inre, sömlösa lagret utgör den primära kemiska barriären. Linerns material utvärderas noggrant mot processmediet för att förhindra att gaser eller vätskor diffunderar in i kompensatorns bärande kord och orsakar delaminering (blistering).
  2. Tryckbärande armering (Carcass/Kord): Kompensatorns skelett. Gummi i sig kan inte bära tryck. Armeringen byggs upp av korslagda syntetiska vävar, vars korsningsvinkel styr hur bälgen beter sig under belastning.
    • Nylon/Polyester: Branschstandard för tryck upp till 16 bar och temperaturer runt 90 °C.
    • Aramid (Kevlar/Twaron): För högtrycksapplikationer och temperaturer upp till 130 °C, med en draghållfasthet som överträffar stål per viktenhet.
    • Vakuum- och stålringar: För undertryck, applikationer på pumpens sugsida eller extremt höga sprängtryck integreras solida stålringar eller fjäderstålspiraler inuti gummimatrisen.
  3. Ytterhölje (Cover): Ett skyddande lager designat för att motstå den yttre miljön, såsom UV-strålning, ozon, havsvatten och kemikaliestänk från intilliggande processer.

Materialteknik: Elastomerer för alla processer

Valet av gummiblandning avgör komponentens livslängd. Vi matchar kompensatorns material exakt mot ert processmedium:

  • EPDM (Etenpropengummi): Standard för kylvatten, varmvatten, ånga (lågtryck), tryckluft samt utspädda syror och alkaliska lösningar. Exceptionell väder- och ozonbeständighet. Finns i godkända versioner för livsmedel och dricksvatten (KTW, W270).
  • NBR (Nitrilgummi / Buna-N): Det primära valet för petrokemiska applikationer. Utmärkt beständighet mot mineraloljor, bränslen, fetter, kolväten och naturgas.
  • FKM / FPM (Viton®): Högpresterande fluorgummi för högre temperaturer (upp till ca 150 °C) och för extremt aggressiva kemikalier, aromatiska kolväten och starka syror.
  • CR (Kloropren / Neopren): ”Allround”-elastomer som kombinerar oljebeständighet med mycket hög väder- och flamresistens. Vanligt som material i ytterhöljet.
  • IIR (Butylgummi): Har marknadens lägsta gaspermeabilitet, vilket gör det till förstavalet för gasapplikationer. Mycket motståndskraftigt mot värme och kemikalier.
  • CSM (Hypalon®): Specialgummi med överlägsen beständighet mot oxiderande kemikalier (som koncentrerad svavelsyra och salpetersyra).
  • NR (Naturgummi): Oslagbart när det gäller mekanisk slitstyrka. Används i applikationer med abrasiva partiklar som gruvslurry, aska eller pappersmassa.
  • PTFE-liner: För extremt aggressiva kemikalier (t.ex. klorgas) klär vi gummibälgens insida med en obruten, formpressad PTFE-liner.

Metalliska komponenter, flänsar och materialanalys

Metallkomponenterna som omger gummibälgen – roterbara flänsar (swivel flanges), invändiga ledhylsor (baffles) och längdbegränsare – dimensioneras enligt globala rörstandarder, såsom ASME B16.5 och EN 1092-1. För metallurgin i dessa tryckbärande delar tillämpar vi en nivå av kvalitetskontroll som sträcker sig utöver de grundläggande certifikaten.

Dessa delar ytbehandlas även strikt enligt anläggningens MESC-specifikationer (Material and Equipment Standards and Code) för att garantera ett optimalt korrosionsskydd eller andra önskade korrosionsskydd.

Ytbehandling Korrosionsskydd

Systemdynamik och säkerhetsutrustning

Ett rörsystem med en gummikompensator är i ständig rörelse. Vi dimensionerar och utrustar kompensatorn baserat på de mekaniska krafterna:

  • Tryckkraft (Pressure Thrust) och längdbegränsare: Det inre trycket skapar en enorm kraft som pressar isär rörsystemet. Saknar systemet tillräckliga fasta punkter, utrustar vi kompensatorn med dragstänger (tie rods) och gummidämpare som bär hela kraften utan att isoleringen kortsluts.
  • Vakuumringar (Vacuum Support Rings): Bälgar på sugsidan av en pump eller i ledningar där undertryck kan uppstå förstärks med invändiga stålringar så att de inte kollapsar inåt.
  • Invändig ledhylsa (Internal Sleeve): Vid höga flödeshastigheter som kan skapa kavitation eller flöden med abrasiva partiklar, installeras en flödesriktare för att skydda gummit.
  • Brandskydd (Fire/Splash Covers): I petrokemiska anläggningar kläs kompensatorn med flerskiktsglasfiber eller metallsköldar för att motstå direkt flamexponering under specificerade tidsramar.

Global lagstiftning: PED, ASME och API

Processkomponenter omfattas av rigorösa lagkrav, och dokumentationen är lika viktig som själva kompositmaterialet.

Tryckkärlsdirektivet (PED 2014/68/EU) och Bilaga 1: Gummikompensatorer som hanterar trycksatta fluider omfattas av PED. Då gummi saknar harmoniserade EN-standarder för tryckkärlsberäkning upprättar vi en komplett teknisk tillverkningsdokumentation (Technical File) för att möta de väsentliga säkerhetskraven i Bilaga 1:

  • Riskanalys (Hazard Analysis): Dokumenterad bedömning av tryckstötar, kemiska risker och utmattning.
  • Materialgodkännande (PMA – Particular Material Appraisal): Teknisk bevisföring till det Anmälda Organet att elastomerkompositen är säker för den specifika driften.
  • Sprängtrycksverifiering: Tester som säkerställer att gummits designade sprängtryck har en robust säkerhetsmarginal (ofta 3:1 eller 4:1) gentemot det max tillåtna drifttrycket (PS).
  • Bruksanvisning (Operating Instructions): Tydliga specifikationer för installation (särskild varning för torsion) och bultmoment, ett absolut krav enligt Bilaga 1.
  • Declaration of Conformity: Juridisk försäkran som möjliggör CE-märkning.

ASME B31.3 och API-applikationer: För processindustri och petrokemi måste kompensatorerna integreras enligt designkriterierna i ASME B31.3 (Process Piping). I system anslutna till pumpar enligt API 610 eller kompressorer enligt API 618, säkerställer vi att gummikompensatorn uppfyller de extremt snäva toleranserna för rörlaster på utrustningens munstycken, varvid fjäderkonstanten (spring rate) beräknas och finjusteras.

Förfrågningsunderlag – kopiera och fyll i

För att vi ska kunna beräkna kompensatorns uppbyggnad, säkerställa överensstämmelse med PED/ASME och välja rätt elastomer, ber vi er att fylla i parametrarna nedan.

Gör så här: Markera texten, kopiera den, klistra in den i ett mejl till oss och fyll i era värden.

======================================================
FÖRFRÅGAN: GUMMIKOMPENSATOR (AVANCERAD PROCESS)
======================================================
Projekt/Plats:
Antal (st):
Installation (Sugsida pump / Trycksida pump / Rörledning):
1. DRIFTDATA (Kritiskt för val av elastomer och PMA)
- Processmedium (Var specifik, ange ev. koncentration i %):
- Förekommer partiklar/slitage? (Ja/Nej - typ av partikel):
- Max tillåtet drifttryck (PS/Design Pressure, BarG):
- Arbetstryck (Operating Pressure, BarG):
- Max tillåten temperatur (TS/Design Temp, °C):
- Förekommer vakuum/undertryck? (Ja/Nej - Om Ja, ange mBar/BarA):
2. RÖRELSER & DIMENSIONER
- Nominell storlek (DN eller NPS):
- Önskad inbyggnadslängd (Face to face i mm):
- Axiell rörelse (+ utdragning / - kompression i mm):
- Lateral rörelse (+/- i mm):
- Angulär rörelse (+/- i grader):
3. MEKANIK, ANSLUTNINGAR & YTBEHANDLING
- Flänsstandard (t.ex. EN 1092-1 PN16, ASME B16.5 150#):
- Material flänsar (t.ex. ASTM A105, A182 316L):
- Krav på ytbehandling / Färgsystem (Ange målningsspecifikation eller MESC-kod):
4. DYNAMISK SÄKERHETSUTRUSTNING (Markera aktuella)
[ ] Längdbegränsare / Tie rods (Krävs om nätet saknar fasta punkter)
[ ] Vakuumringar (Krävs vid risk för undertryck)
[ ] Invändig ledhylsa / Sleeve (För turbulens / abrasivt flöde)
[ ] PTFE-lining (Vid extremt aggressiv kemi)
[ ] Brand-/Strålskydd (Fire/Splash Cover)
5. DOKUMENTATION, STANDARDER & PED-KRAV
- Rörledningskod (t.ex. ASME B31.3, EN 13480):
- Fluidgrupp enligt PED (Grupp 1 Farlig / Grupp 2 Annan):
- Tillstånd (Gas / Vätska):
- Krav på materialcertifikat (t.ex. EN 10204 3.1 med full kemisk restanalys):
- Övriga godkännanden (t.ex. FDA, KTW/W270):
======================================================
